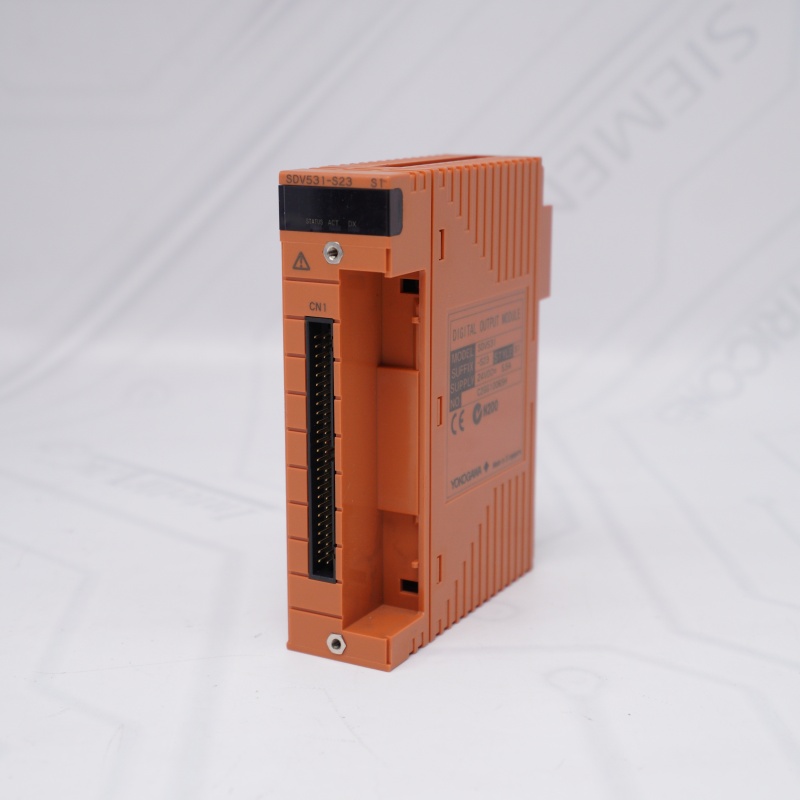

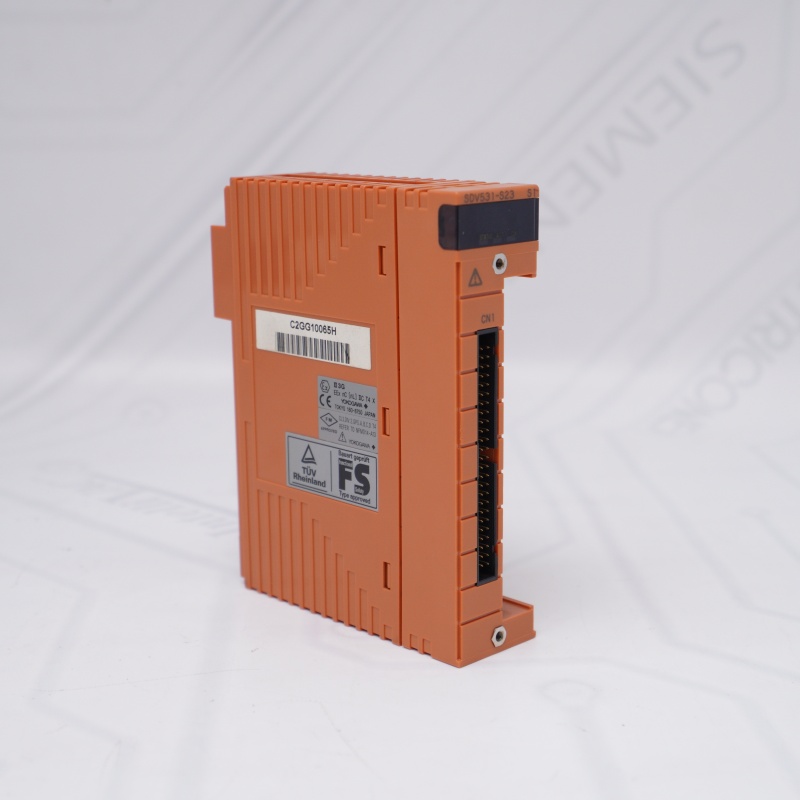

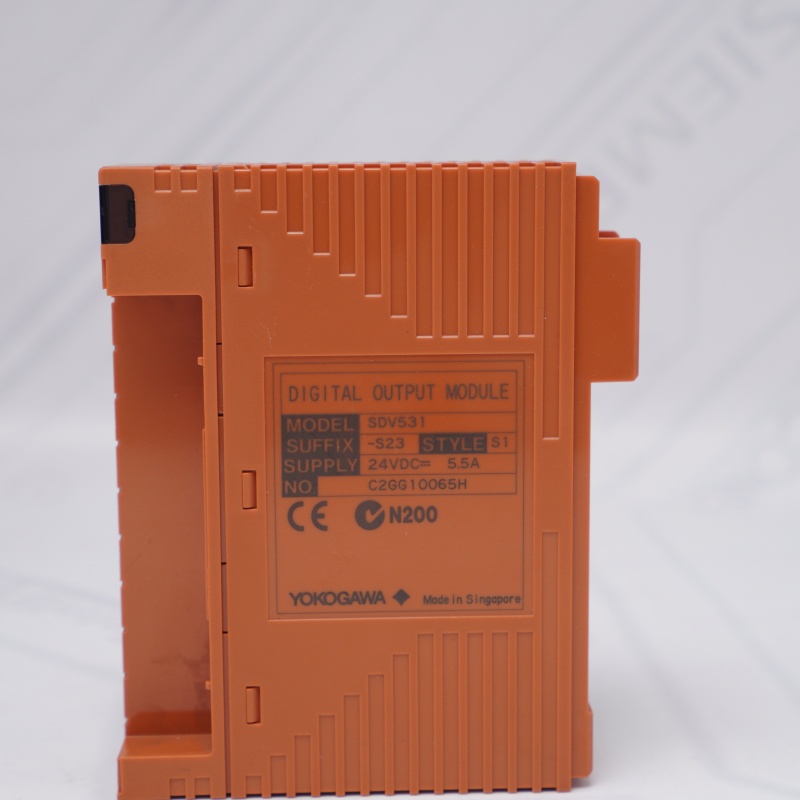

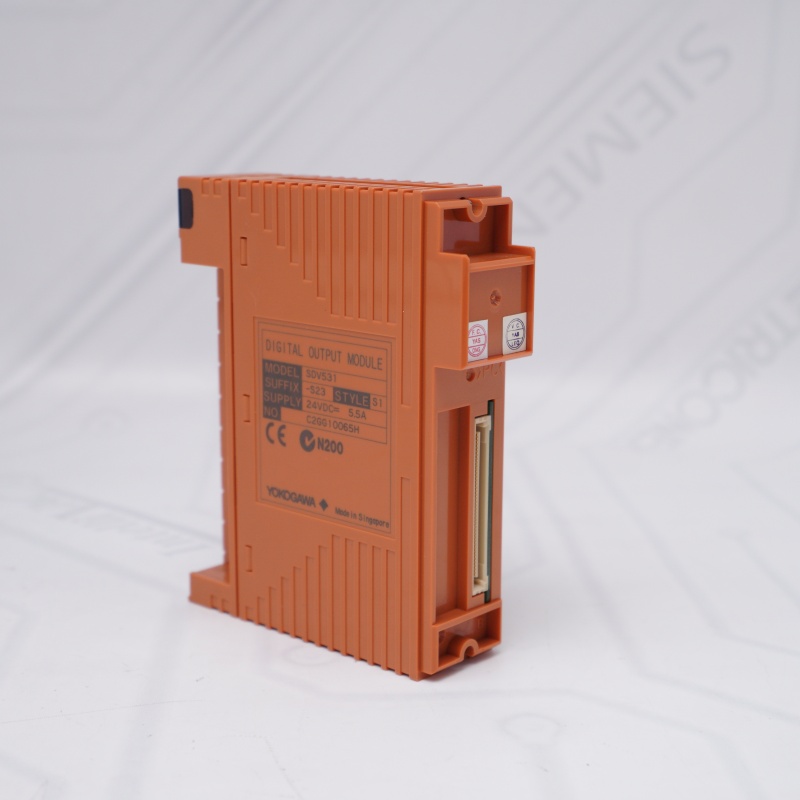

YOKOGAWA SDV531-S23 S1 Dijital Çıkış Modülü

Kanallar:8 kanallıizole edilmiş dijital çıkışlar.
Sinyal Tipi: Dijital Çıkış (DO), 24 V DC.
Güvenlik DerecelendirmesiSertifikalı olduğu seviye:SIL 3(tekli veya yedekli konfigürasyonda)
Mevcut Yük: MaksimumKanal başına 0,6 A.
TeşhisDahilikısa devreVehat bağlantısının kesilmesitespit
Çalışırken DeğiştirmeDesteklerçevrimiçi hızlı takasişlem operasyonlarını kesintiye uğratmadan
Sistem EntegrasyonuYokogawa için özel olarak üretilmiştir.ProSafe-RSGüvenlik Enstrümanlı Sistemler (SIS)

Çevrimiçi Otomatik Kendi Kendine Teşhis

- Darbe Testi: Çift MPU, SDV531-S23 S1 Dijital Çıkış Modülü anahtarlarının tamamen açılıp kapanabildiğini doğrulamak için mikrosaniyelik darbeler gönderir.

- Hat İzleme: SDV531-S23 S1 Dijital Çıkış Modülü, saha devresindeki harici kısa devreleri ve hat kesintilerini otomatik olarak algılar.

Manuel Doğrulama Testi (Bakım Sırasında)

Baypas: Kazara tesis arızalarını önlemek için SDV531-S23 S1 YOKOGAWA'ya bağlı tüm aktif güvenlik kilitlemelerini baypas edin.

Zorunlu Çıkış: SDV531-S23 S1 YOKOGAWA kanallarını AÇIK (1) ve KAPALI (0) konuma getirmek için SCS Test Fonksiyonunu kullanın.

Alan Ölçümü: Açık durumdayken, bir multimetre kullanarak SDV531-S23 S1 Dijital Çıkış Modülü terminal bloğunda 24 V DC voltajını doğrulayın.

Arıza Simülasyonu: Sistemin, söz konusu SDV531-S23 S1 Dijital Çıkış Modülü kanalı için "Hat Bağlantısı Kesilmesi" alarmını tetiklediğini doğrulamak için bir saha kablosunu ayırın.

Çıkış Etkinleştirme: SDV531-S23 S1 Dijital Çıkış Modülünün, kısa devre giderildikten sonra sıfırlanması için manuel bir "Output Enable" komutu gerektirdiğini doğrulayın.

Onarım: SDV531-S23 S1 Dijital Çıkış Modülündeki tüm zorunlu durumları temizleyin ve güvenlik baypaslarını kaldırın.

YOKOGAWA Dijital Çıkış Modülü hakkında daha fazla bilgi edinmek isterseniz, lütfen çekinmeden benimle iletişime geçin. E-posta:satış@sparecenter.com

S1: Bir güvenlik sisteminde SDV531-S23 S1 YOKOGAWA modülünün birincil işlevi nedir?

A1: YOKOGAWA SDV531-S23 S1, ProSafe-RS Güvenlik Enstrümantasyon Sistemi için tasarlanmış, solenoidler ve vanalar gibi saha yüklerini SIL 3 konfigürasyonuna kadar güvenli bir şekilde çalıştırmak üzere tasarlanmış 8 kanallı bir dijital çıkış modülüdür.

S2: SDV531-S23 S1 YOKOGAWA modülü, saha devresindeki hat arızalarını nasıl ele alır?

A2: YOKOGAWA SDV531-S23 S1 modülü, kısa devreleri ve hat kopmalarını otomatik olarak tespit etmek için saha kablolamasını sürekli olarak izleyen dahili çevrimiçi teşhis özelliğine sahiptir.

S3: "-S23" soneki, kısa devre arızası giderildikten sonra SDV531-S23 S1 YOKOGAWA modülü için hangi benzersiz davranışı belirler?

A3: Kısa devre arızası giderildikten sonra, YOKOGAWA SDV531-S23 S1 modülü kanalı güvenli düşük bir durumda kilitler ve çalışmaya devam etmek için güvenlik kontrol istasyonundan manuel olarak ""Output Enable"" komutu verilmesini kesinlikle gerektirir.

S4: SDV531-S23 S1 YOKOGAWA modülü, tesis çalışır durumdayken değiştirilebilir mi?

A4: Evet, YOKOGAWA SDV531-S23 S1 modülü, arızalı bir donanım ünitesinin, çalışan sürecin aktif güvenlik kontrol fonksiyonlarını kesintiye uğratmadan değiştirilmesine olanak tanıyan tam çevrimiçi sıcak değiştirme özelliğini desteklemektedir.

S5: SDV531-S23 S1 YOKOGAWA modülü için kanal başına maksimum akım yük kapasitesi nedir?

A5: YOKOGAWA SDV531-S23 S1 modülünün her bir izole çıkış kanalı, saha cihazına 24 V DC'de maksimum 0,6 A akım sağlamak üzere derecelendirilmiştir.
