Ürün Özellikleri
| Dinamik sinyal girişleri | Resim | |
| Giriş sayısı | MPC4 kartı başına 4 |  |
| DC aralığı | 0 ila +20 V veya 0 ila -20 V | |
| AC aralığı | ±10 V maks. | |
| Ortak mod voltaj aralığı | -50 ila +50 V | |
| CMRR | >50 Hz'de 60 dB | |
| Çapraz konuşma | -72 dB | |
| Giriş empedansı | 200 kΩ | |
| Mevcut giriş aralığı | ||
| • DC sinyalleri | 0 ila 25 mA |  |
| • AC sinyalleri | ±8mA maks. | |
| Analog frekans aralığı | DC ila 60 kHz (−3 dB). Not: Dinamik sinyal çıkışları Raw veri yolunu (VM600 rafı) kullanarak paylaşıldığında geçerlidir. Dinamik sinyal çıkışları XMx16/XIO16T kart çiftleriyle paylaşılabilir ancak diğer MPC4/IOC4T kart çiftleriyle paylaşılamaz. | |
| Analog AC frekans aralığı | ||
| • Entegrasyon olmadan | 0,1 Hz ila 10 kHz | |
| • Entegrasyon ile | 2,5 Hz ila 10 kHz | |
| Akım ölçüm direnci | 324,5 Ω | |
2
ANA ÖZELLİKLER VE FAYDALAR
1
♦ Vibro-Meter® ürün serisinden
♦ Sürekli çevrimiçi makine koruma kartı
♦ Son teknoloji DSP tekniklerini kullanarak gerçek zamanlı ölçüm ve izleme
♦ 4 dinamik sinyal kanalı ve 2 takometre (hız) kanalı, hepsi ayrı ayrı programlanabilir
2
♦ Programımmable geniş bant ve dar bant filtreleri
♦ Sipariş izleme modunda eş zamanlı genlik ve faz izleme
♦ Programlanabilir Uyarı, Tehlike ve OK ayar noktaları
♦ Uyarlanabilir Uyarı ve Tehlike seviyeleri
3

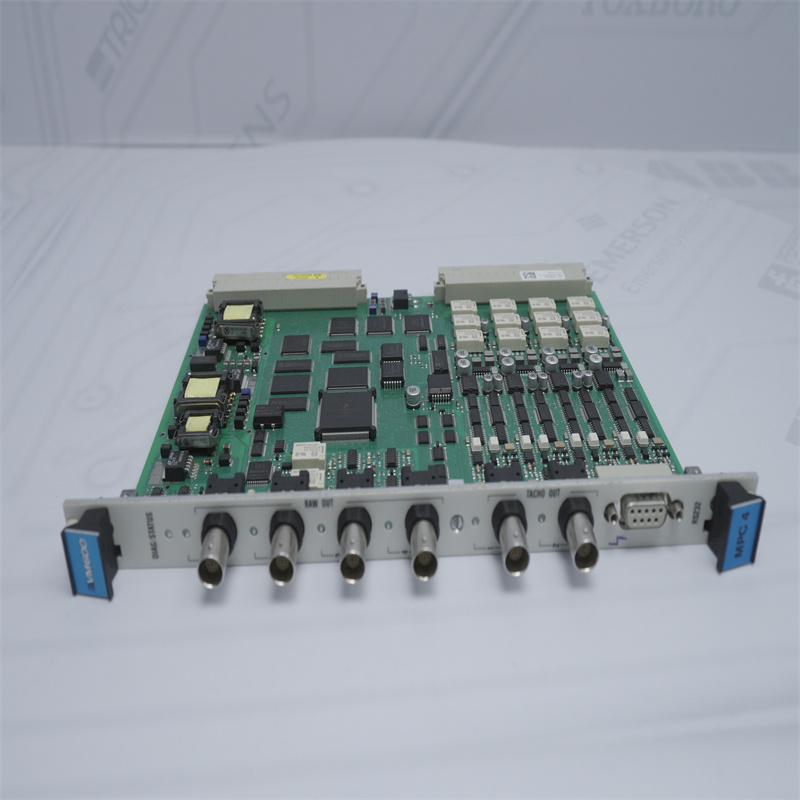

♦ Arabellekli "ham" sensör sinyallerinin kolay analizi için ön panel BNC konnektörleri
♦ Ön panel LED'leri durum ve alarmları gösterir
♦ IEPE ivmeölçerleri ve yakınlık ölçüm sistemleri gibi sensörler ve sinyal düzenleyiciler için entegre güç kaynakları
Daha fazla ayrıntı istiyorsanız, lütfen çekinmeden benimle iletişime geçin. E-posta:satış@yedekmerkezi.com
3
Arabellekli dinamik sinyal çıkışları
| Tamponlu "ham" dinamik sinyal çıkışları ön panel BNC konnektörlerinde (MPC4 kartı) ve vidalı terminal konnektörlerinde (IOC4T kartı) mevcuttur. | |
| Çıkış empedansı | 50Ω |
| Analog frekans aralığı | DC ila 10 kHz (−0,1 dB, >1 MΩ yük ile). DC ila 10 kHz (−0,2 dB, yük >200 kΩ). DC ila 40 kHz (−3 dB). Not: Ön panel BNC konnektörleri (VM600 MPC4 kartı) ve vidalı terminal konnektörleri (VM600 IOC4T kartı) kullanılarak tamponlanmış "ham" dinamik sinyal çıkışları paylaşıldığında geçerlidir. |
| Faz hatası | <5° (DC ila 1 kHz). <30° (DC ila 10 kHz). |
| Transfer oranı | |
| • Voltaj girişi | 1 V/V |
| • Mevcut giriş | 0,3245V/mA |
4
