HIRSCHMANN RS2-FX-SM/FX-SM ve Görüntü Özellikleri
| Ürün Açıklaması | ||
| Tanım | Yönetilen Endüstriyel ETHERNET Ray Anahtarı, depolama ve iletme anahtarlama modu, Ethernet (10 Mbit/s) ve Hızlı Ethernet (100 Mbit/s) |  |
| Liman türü ve miktarı | 5 x 10/100BASE-TX, TP kablosu, RJ45 soketleri, otomatik geçiş, otomatik müzakere, otomatik polarite, 2 x 100BASE-FX, SM kabloları, SC soketleri | |
| Tip | RS2-FX-SM/FX-SM | |
| Sipariş No. | 943 655-800 | |
| Daha Fazla Arayüz | ||
| Güç kaynağı/sinyalleme kontağı | 1 adet tak-çıkar terminal bloğu, 5 pimli | |
| V.24 arayüzü | 1 x RJ11 soketi | |
| Bekleme portu | 1 x RJ45 soketi | |
| Ağ boyutu - kablo uzunluğu | ||
| Bükülü çift (TP) | 0 - 100 metre | |
| Tek modlu fiber (SM) 9/125 µm | 0 - 32,5 km, 1300 nm'de 16 dB bağlantı bütçesi, A = 0,4 dB/km, 3 dB rezervi, D = 3,5 ps/(nm x km) | |
HIRSCHMANN RS2-FX-SM/FX-SM Grafiği ve Ayrıntıları
 |

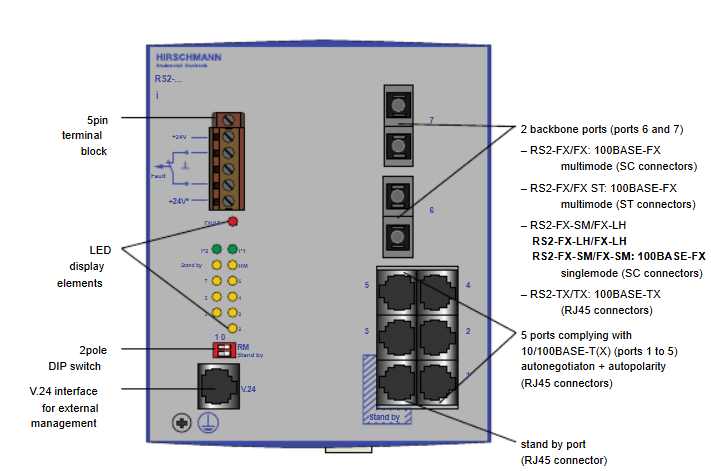

| Şekil 1: RS2-FX-SM/FX-SM'nin genel bakış arayüzleri, görüntüleme elemanları ve kontrolleri |
| Özellik: Endüstriyel Sınıf Tasarım:Zorlu endüstriyel ortamlara dayanacak şekilde üretilmiştir. Ethernet ve Hızlı Ethernet Desteği: Hem 10 Mbit/s hem de 100 Mbit/s bağlantıları destekler. Çoklu Bağlantı Seçenekleri: Beş adet 10/100 Mbit/s TP/TX portu ve iki adet 100 Mbit/s omurga portu bulunmaktadır. Fiber Optik Uyumluluğu: Omurga portları uzun mesafeli fiber optik bağlantılar için FX arayüzlerini destekler. Gelişmiş Ağ Yönetimi: Kolay entegrasyon ve izleme için SNMP ve web tabanlı yönetim sunar. Yedekli Ağ: Ağ güvenilirliğini artırmak için yedekli bağlantı yapılandırmalarını destekler. |
Daha fazla ayrıntı istiyorsanız, lütfen çekinmeden benimle iletişime geçin. E-posta:satış@yedekmerkezi.com
Daha Fazla Teknik Veri
Öğe | Spesifikasyon |
|---|---|
| Çalışma voltajı | NEC Sınıf 2 güç kaynağı 24 VDC -%25 +%33 güvenlik ekstra düşük voltajı (SELV/PELV) (ayrıştırılmış yedek girişler), maksimum 5 A |
| Tampon zamanı | 24 VDC'de min. 10 ms |
| Giriş arasındaki potansiyel farkı | Giriş voltajına potansiyel farkı, +24 VDC: 32 VDC |
| voltaj ve gövde | Giriş voltajına potansiyel farkı, toprak: -32 VDC |
| 24 VDC'de güç tüketimi | 9 W; 31 Btu (IT)/saat (RS2TX/TX: 7,5 W; 26 Btu (IT)/saat) |
| Girişte aşırı yük akımı koruması | değiştirilemeyen sigorta |
| Boyutlar G x Y x D | 5.0" x 5.0" x 6.0"(12,7 cm x 12,7 cm x 15,2 cm) |
| Ağırlık | 2 lbs 2.1 oz (1.0kg) |
| Ortam sıcaklığı | Çevreleyen hava: 0 ºC ila + 55 ºC |
| Depolama sıcaklığı | Çevreleyen hava: - 20 ºC ila + 80 ºC |
| Nem | %10 ila %95 (yoğuşmasız) |
| Atmosfer basıncı | 2000 m'ye (6561 ft), 795 hPa'ya kadar, talep üzerine daha yüksek irtifalarda çalışmaya uygundur |
