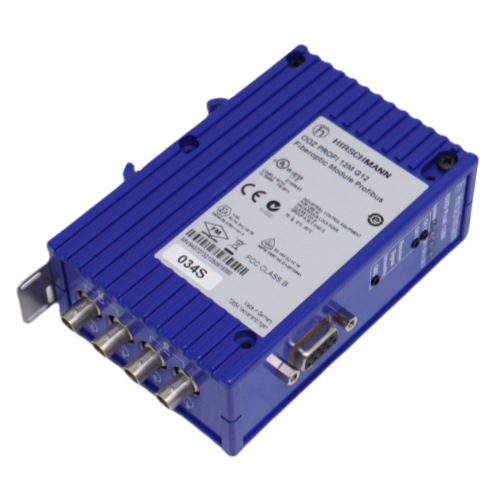

Hirschmann ODZ PROFI 12M G12'nin özellikleri
| Ürün Açıklaması | ||
| Yankılarla hat izleme | Modüller, ”Yankı gönder”, ”Yankıyı izle” ve ”Yankıyı bastır” fonksiyonları vasıtasıyla bağlı optik yolların fiber hattındaki kesintilere karşı aktif olarak izlenmesini sağlar. |  |
| Yankı gönder | Bir modül tarafından herhangi bir port üzerinden alınan bir çerçeve diğer tüm portlara iletilir. Alıcı port optik bir port ise, modül çerçeveyi karşılık gelen optik göndericiye geri gönderir. | |
| Tip | Fieldbus Tekrarlayıcılar | |
| Sipariş No. | ODZ PROFI 12M G12 | |
| Ürün Açıklaması | ||

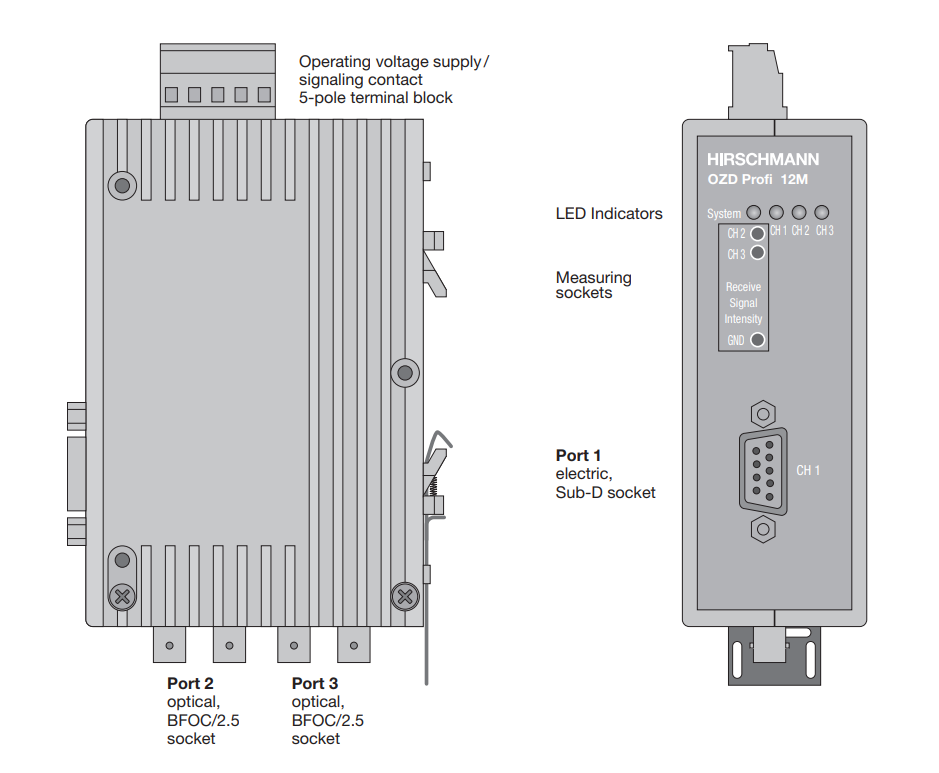

| Liman türü ve miktarı | 2 x optik: 4 soket BFOC 2.5 (STR); 1 x elektriksel: Sub-D 9 pimli, dişi, EN 50170 bölüm 1'e göre pim ataması | |
| Ağ boyutu - kablo uzunluğu | ||
| Çok modlu fiber (MM) 62,5/125 µm | 3000 m, 860 nm'de 15 dB bağlantı bütçesi; A = 3,5 dB/km | |
| Güç gereksinimleri | ||
| Mevcut tüketim | en fazla. 200mA | |
| Giriş voltaj aralığı | -7V ... +12V | |
Hirschmann RH1-TP Grafiği ve Ayrıntıları
 |
TheODZ Profi 12M G12 Hirschmann Fieldbus Tekrarlayıcıtarafından tanımlanan tüm iletim hızlarını desteklerEN 50170 standardı9,6 kBit/s ile 12 MBit/s arasında değişen hızlarda, bir çerçeve alındığında otomatik olarak optimum hıza ayarlanır. Sinyal formunu ve genliğini yeniler ve PROFIBUS ağlarında 122 üniteye kadar basamaklandırmaya olanak tanır. Tekrarlayıcı, çalışma sırasında iletim hızı değişikliklerini algılar ve bunlara göre ayarlanır. Kurulum sırasında, optik fiber bağlantılarını kontrol etmek için en az bir aktif veri yolu abonesine ihtiyaç duyulur ve bir port LED'i görsel yardım sağlar. |
Daha fazla ayrıntı istiyorsanız, lütfen çekinmeden benimle iletişime geçin. E-posta:satış@yedekmerkezi.com
Daha Fazla Teknik Veri
Öğe | Spesifikasyon |
|---|---|
| Çalışma voltajı | 18 V ila 32 VDC, tipik 24 VDC, (yedek girişler ayrıştırılmış), güvenlik açısından ekstra düşük voltaj, dolaylı bağlı |
| Mevcut tüketim | en fazla. 200mA |
| Terminal dirençleri için çıkış voltajı/akımı (Pin 6 Sub-D soketi) | 5 V + %5, – %10/90 mA; kısa devreye dayanıklı |
| Sinyal kontağı Maksimum anahtar gerilimi | 60 VDC; 42 VAC (güvenlik ekstra düşük voltaj) |
| İletim oranı | 9,6; 19,2; 45,45; 93,75; 187,5; 500 kBit/sn 1,5; 3; 6; 12 Mbit/sn |
| Aktarım hızını ayarlama | otomatik |
| Bit hata oranı | < 10-9 |
| Sinyal işleme süresi (herhangi bir giriş/çıkış) | <_ 6,5 tBit |
| VDE düzenlemesi | VDE 0805 = EN 60950 ve IEC 60950 |
| UL/CSA onayı | UL 1950/CSA 950 |
| FM onayı | SINIF I: DIV 2 GRUP A; B; C ve D; T5 |
| Giriş dielektrik dayanımı | – 10 V ila + 15 V |
