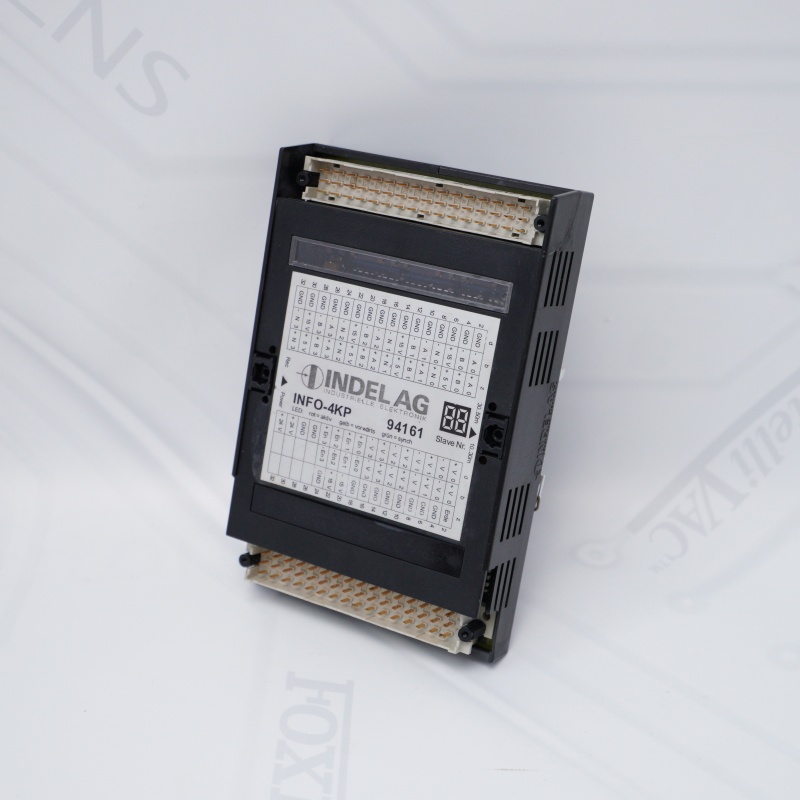

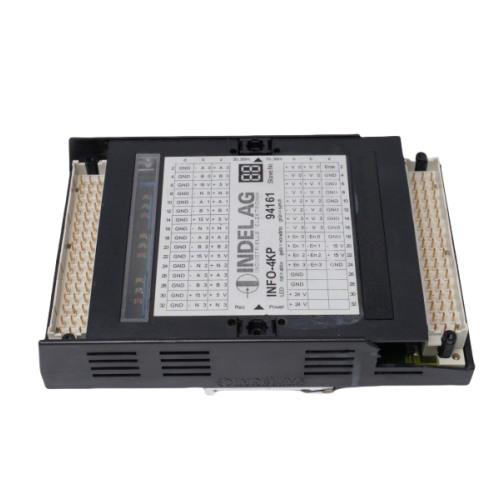

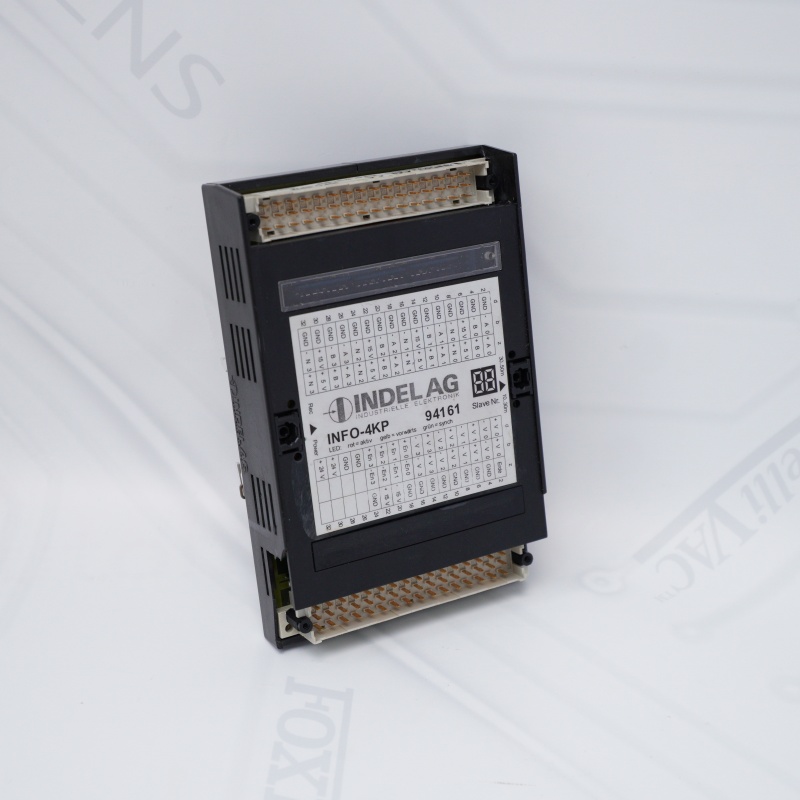

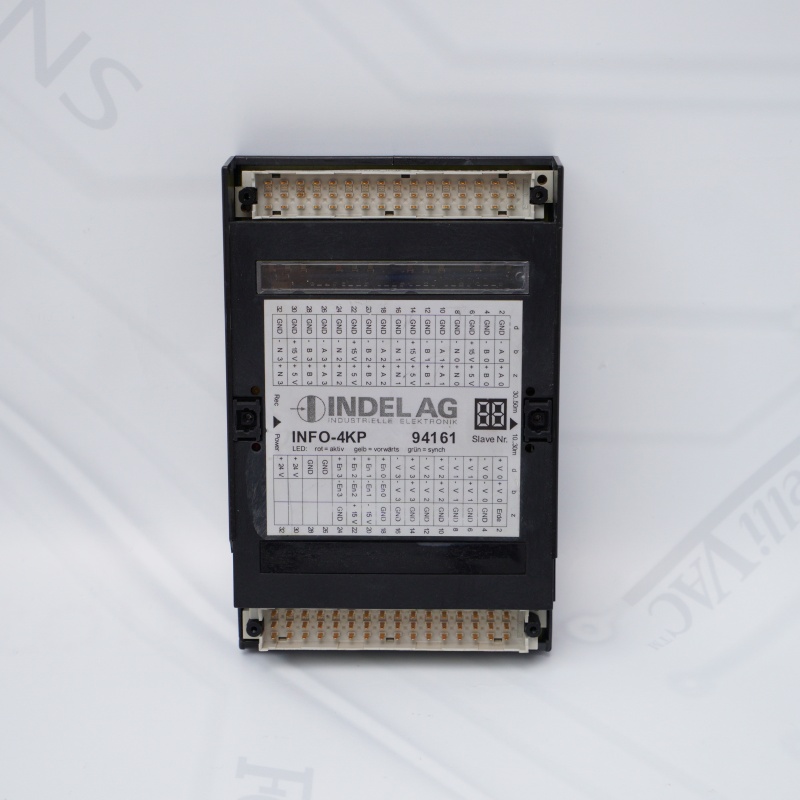

INFO-4KP 94161 BÖLÜM Pozisyon Kontrolü

Tanım

BİLGİ-4KPyüksek hassasiyetli ve çok hızlı konumlandırma ve kontrol görevleri için alan veri yolu düğümüdür. Kart dört tam, bağımsız kanalı bünyesinde barındırır. Konumlandırma kartı saf bir çevresel karttır, yani çok fazla hesaplama gücü gerektiren kontrol algoritmaları INFOMaster'daki aygıt yazılımı tarafından gerçekleştirilir. Aygıt yazılımı ayrıca artışları derecelere, metrelere veya mm'ye dönüştürür ve referans hareketlerinin bir artışa kadar doğru olmasını sağlar. Kart servo kontrol cihazlarını, frekans dönüştürücülerini kontrol etmek veya el çarklarını okumak için uygundur. Kartta çözücüler ve yakınlık anahtarları için bir DC/DC dönüştürücü bulunur.

Ana Özellik

Kart güç kaynağıKart güç kaynağı için elektrolitik kapasitörsüz 3 fazlı bir doğrultucu yeterlidir. Ancak arızaları önlemek için 4700 ... 10.000µF'lik bir elektrolitik kapasitör önerilir. 24V güç kaynağı bir hat filtresinden geçmelidir.

Kodlayıcı güç kaynağıKart üzerindeki DC/DC dönüştürücü ayrıca kodlayıcıya +5V güç kaynağı sağlar. Bu, bu kodlayıcılar için özel bir beslemeye olan ihtiyacı ortadan kaldırır. Sıfır darbe üreteci olarak, karttan 15V ile beslenen yakınlık anahtarları kullanılabilir.

Başvuru

Robotik ve Otomasyon:Robot kollarının, manipülatörlerin ve otomatik montaj hatlarının hassas hareketlerini kontrol ederek, alma ve yerleştirme işlemleri, kaynak ve boyama gibi karmaşık görevleri mümkün kılar.

CNC İşleme:Programlanmış talimatlara göre malzemeleri doğru bir şekilde şekillendirmek ve kesmek için CNC freze makinelerinin, torna tezgahlarının ve yönlendiricilerin çoklu eksenlerini sürmek, yüksek hassasiyet ve tekrarlanabilirlik sağlamak.

Paketleme Makinaları:Senkronize ve verimli paketleme süreçleri elde etmek için dolum başlıkları, sızdırmazlık mekanizmaları ve konveyör sistemleri gibi paketleme ekipmanlarındaki çeşitli bileşenlerin hareketini koordine etmek.
