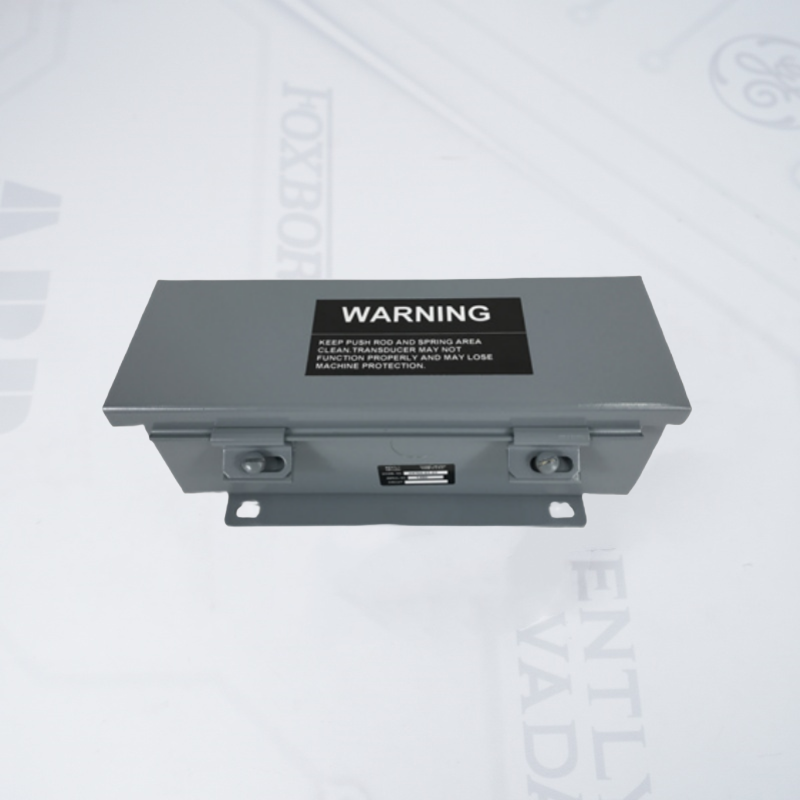

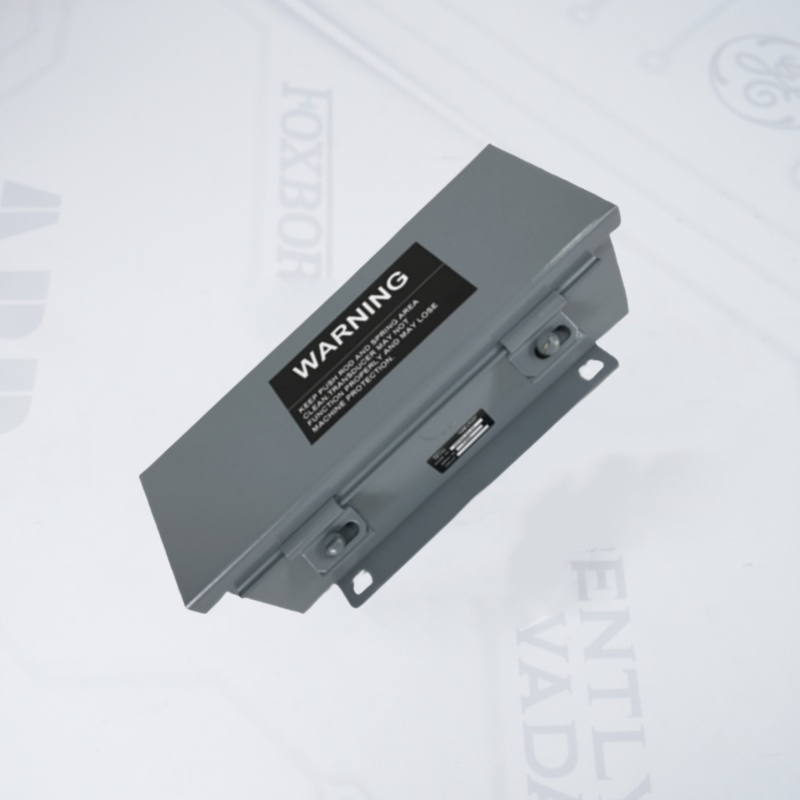

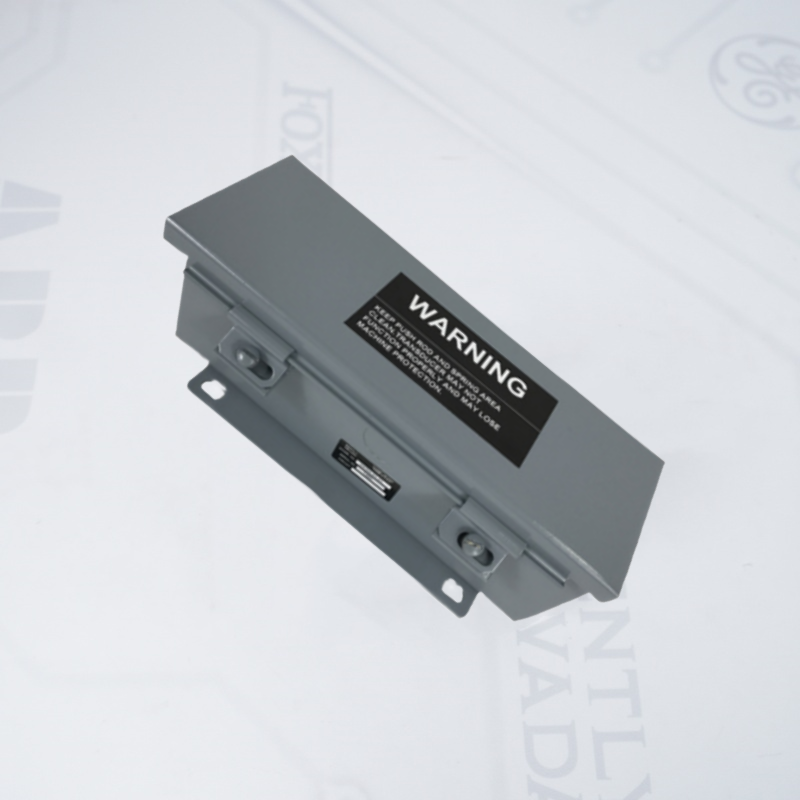

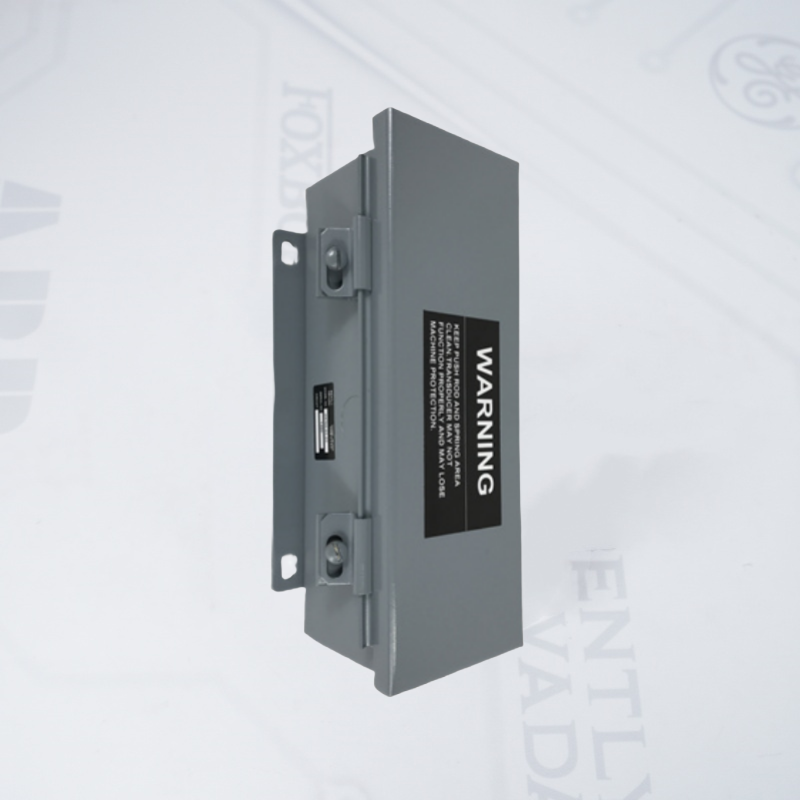

24765-01-01 Bently Nevada Kasa Genişletme Dönüştürücü Tertibatı

Tanım:

Türbin Gözetim Enstrümantasyonunda (TSI) önemli bir konum ölçümü, mahfaza genişlemesidir. Mahfaza genişlemesi (bazen kabuk genişlemesi olarak da adlandırılır), makine mahfazasının makine başlatma ve çevrimiçi işlemler sırasında genişlemesiyle oluşan termal büyümesidir. Mahfaza genişleme dönüştürücü sistemi, genellikle türbin mahfazasının temele bağlandığı yerin karşı ucuna, temele monte edilir ve makine mahfazasının temele göre büyümesi hakkında bilgi sağlar. Mahfaza genişlemesi, ölçmek için çift dönüştürücü düzenlemesi kullanmanız gereken bir parametredir. Bu düzenleme, makine mahfazasındaki kayan ayakların konumu hakkında bilgi sağlar. Bir ayağı tıkayan veya sıkıştıran bir durum, mahfazayı bozabilir ve makineye zarar verebilir. 3300 veya 3500 monitörleriyle birlikte kullanılan çift mahfaza genişleme dönüştürücü yapılandırması, bu durum için bir alarm sağlar. Yüksek sıcaklık çift mahfaza genişleme dönüştürücü yapılandırması yalnızca 3500/45 Konum Monitörü ile uyumludur.

Kasa genleşme ölçümleri, makine koşullarının beklenen sıcaklık artış farklarını aşıp aşmadığını belirlemenize de olanak tanır. Bu, öncelikle makine gövdesi ve rotorunun termal olarak neredeyse aynı oranda büyüyüp büyümediğini belirleyen bir başlangıç ​​parametresidir. Farklı termal büyüme oranları, makinenin dönen ve sabit parçalarının sürtünmesine neden olabilir. Kasa genleşme dönüştürücü tertibatı, hava koşullarına dayanıklı, koruyucu bir muhafaza içinde bulunan doğrusal değişken diferansiyel transformatörden (LVDT) oluşur.
