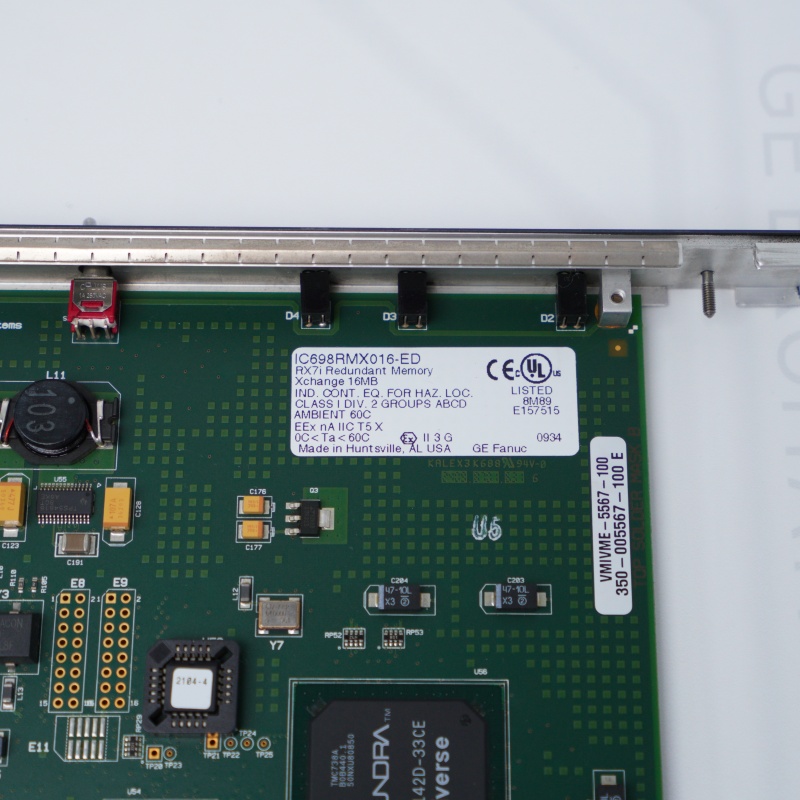

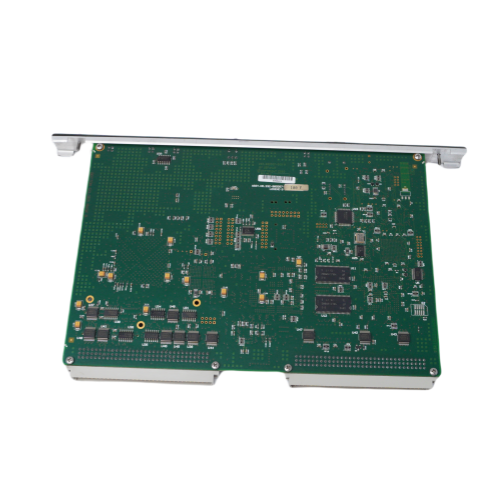

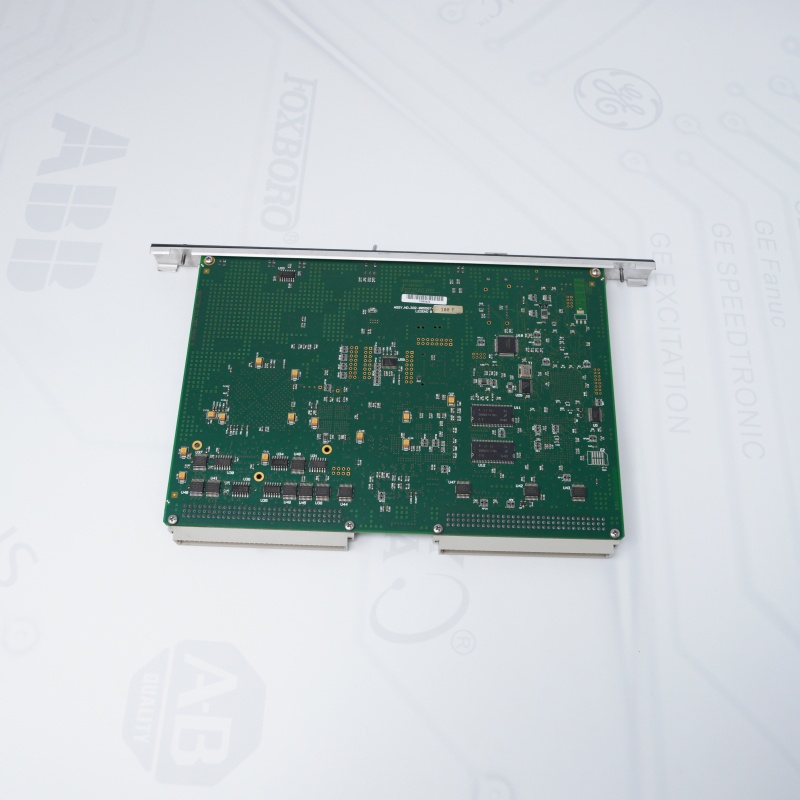

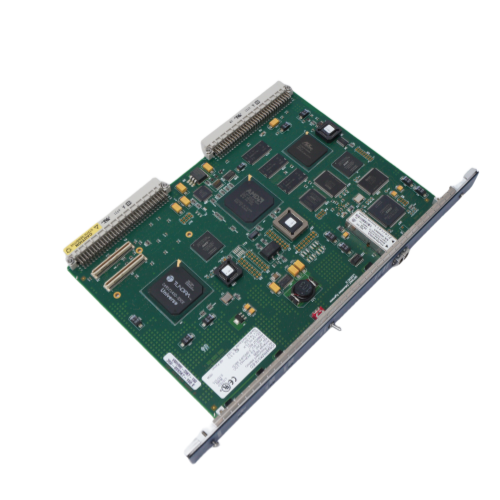

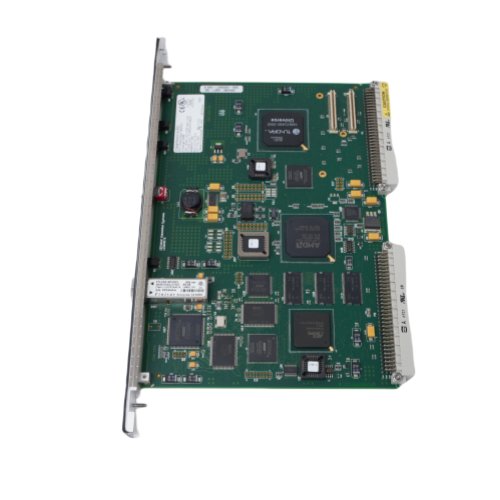

IC698RMX016-ED GE Yedekli Bellek Değişim Modülü

Tanım

Yedekli Bellek Değişimi (RMX) modülü, yansıtıcı bir bellek ağında bir düğüm veya yedekli bir RX7i sistemindeki CPU'lar arasında özel bir bağlantı olarak çalışır. RMX, bir yedekli sistemde bağlantı olarak kullanılmadığında, işlevsel olarak IC698CMX016 modülüyle aynıdır. Ağdaki her düğüm, 5565 ailesiyle uyumlu herhangi bir yansıtıcı bellek aygıtı olabilir. Bir düğüme veri yazıldığında, ağdaki tüm düğümler otomatik olarak yeni verilerle güncellenir.

Yansıtıcı bir bellek ağında düğüm olarak kullanıldığında, RMX modülü, yüksek hızlı bir fiber optik ağ üzerinde PLC'ler ve diğer bilgi işlem cihazları arasında kesin veri paylaşımı sağlar. Yansıtıcı bir bellek ağı 256'ya kadar düğüm içerebilir.

Özellik

16 Mbayt Yansıtıcı Bellekhata tespiti için eşlik ile.

Yazılım yapılandırmasıDüğüm parametreleri için jumper veya switch'lere olan ihtiyacı ortadan kaldırır.

Yüksek hızlı fiber optik ağ2,12 Gbaud hızında çalışıyor ve çok modlu fiber üzerinden kolay bağlantı imkanı sunuyor (300m / 984,25ft'e kadar).

Ağ uyumluluğuVMIC 5565 yansıtıcı bellek aygıtlarıyla.

Maksimum transfer oranları43 Mbyte/s (4 baytlık paketler) ile 174 Mbyte/s (64 baytlık paketler) arasında.

CPU işlemesi gerekmez, ağın RX7i CPU'sundan bağımsız olarak çalışmasını sağlar.

Başvuru

Programlanabilir kontrol cihazı için 120 volt AC Giriş modülü, her biri sekiz noktadan oluşan dört izole grupta 32 giriş noktası sağlar. Bu, her sekiz nokta grubunun AC beslemesinin farklı bir fazında kullanılmasına olanak tanır. Giriş, IEC standardını (tip 2) karşılayan akım-gerilim özelliklerine sahip reaktiftir (direnç/kondansatör girişi). Giriş özellikleri, mevcut çok çeşitli yakınlık anahtarlarıyla uyumludur. Devredeki mantık (PLC) tarafındaki her noktanın AÇIK-KAPALI durumunu veren LED göstergeleri, modülün üst kısmına dahil edilmiştir. Modül, sahada benzer bir tiple doğru değiştirmeyi sağlamak için mekanik olarak anahtarlanmıştır.
