Ürün Veri Sayfası
| Uzatma Kablosu
Kapasite | 69,9 pF/m (21,3 pF/ft)
tipik |
| Saha Kablolaması | 0,2 - 1,5 mm2 (16 - 24
AWG). Kullanmayı öner
3 iletkenli korumalı triad
kablo ve kalaylı alan
kablolama. Maksimum uzunluk
305 metre (1000 fit)
3300 XL arasında
Yakınlık Sensörü ve
monitör. Frekansı görün
yanıt grafikleri, Şekiller
10 ve 12, sinyalin kesilmesi için
yüksek frekanslarda
daha uzun saha kablolaması kullanma
uzunluklar. |
| Doğrusal Aralık | 2 mm (80 mil). Doğrusal
aralık başlıyor
yaklaşık 0,25 mm (10
mils) hedeften uzakta ve
0,25 ila 2,3 mm (10 ila
90 mil) (yaklaşık –1
–17 Vdc'ye kadar). |
| Tavsiye edilen
Şunun için Boşluk Ayarı
Radyal Titreşim | -9 Vdc [yaklaşık 1,27
mm (50 mil)] |
| Artımlı Ölçek Faktörü (ISF) | |
| Standart 5 veya 1
metre Sistemi | 7,87 V/mm (200 mV/mil) ±
%5 dahil
değiştirilebilirlik hatası
ölçüldüğünde
0,25 mm'lik artışlarla (10
mils) 80 mil doğrusalın üzerinde
0°C ile 45°C arası
( 32°F ila 113°F). |
| Standart 9
metre Sistemi | 7,87 V/mm (200 mV/mil)
± %6,5 dahil
değiştirilebilirlik hatası
ölçüldüğünde
0,25 mm'lik artışlarla (10
mils) 80 mil doğrusalın üzerinde
0°C ile 45°C arası
( 32°F ila 113°F). |
| Uzatılmış
Sıcaklık
5 için aralık (ETR)
ve 9 Metre
Sistemler | 7,87 V/mm (200 mV/mil) ±
%6,5 dahil
değiştirilebilirlik hatası
ölçüldüğünde
0,25 mm'lik artışlarla (10
mils) 80 mil doğrusalın üzerinde
0°C ile 45°C arası
( 32°F ila 113°F). |
| En uygun düz çizgiden (DSL) sapma | |
| Standart 5 veya 1
metre Sistemi | ±0,025 mm'den az (±1
mil) bileşenlerle birlikte
0°C ila 45°C ( 32°F ila
113°F). |
| Standart 9
metre Sistemi | ±0,038 mm'den az (±1,5
mil) bileşenlerle birlikte
0°C ila 45°C ( 32°F ila
113°F). |
| Uzatılmış
Sıcaklık
Aralık 5 ve 9
Sayaç Sistemleri | ±0,038 mm'den az (±1,5
mil) bileşenlerle birlikte
0°C ila 45°C ( 32°F ila
113°F). |
3300 XL 8 mm Yakınlık Dönüştürücü Sistemi Veri Sayfası
| Nominal Uzatma Kablosu DC Direnci | |
| Merkez İletkenden Direnç (RCORE)
Merkez İletkenine | |
| uzunluğu
Eklenti
Kablo (m) | RCORE (Ω) |
| 3.0 | 0,66 ± 0,10 |
| 3.5 | 0,77 ± 0,12 |
| 4.0 | 0,88 ± 0,13 |
| 4.5 | 0,99 ± 0,15 |
| 6.0 | 1,32 ± 0,21 |
| 7.0 | 1,54 ± 0,23 |
| 7.5 | 1,65 ± 0,25 |
| 8.0 | 1,76 ± 0,26 |
| 8.5 | 1,87 ± 0,28 |

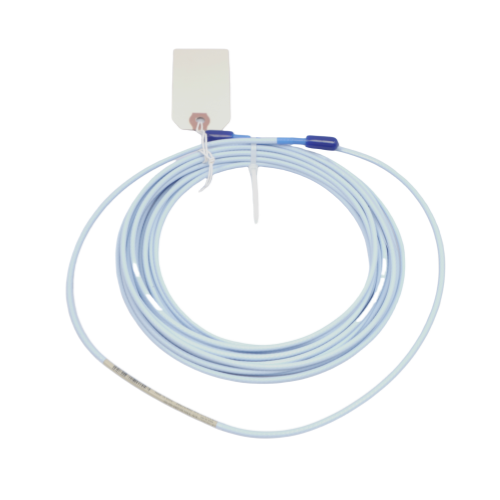

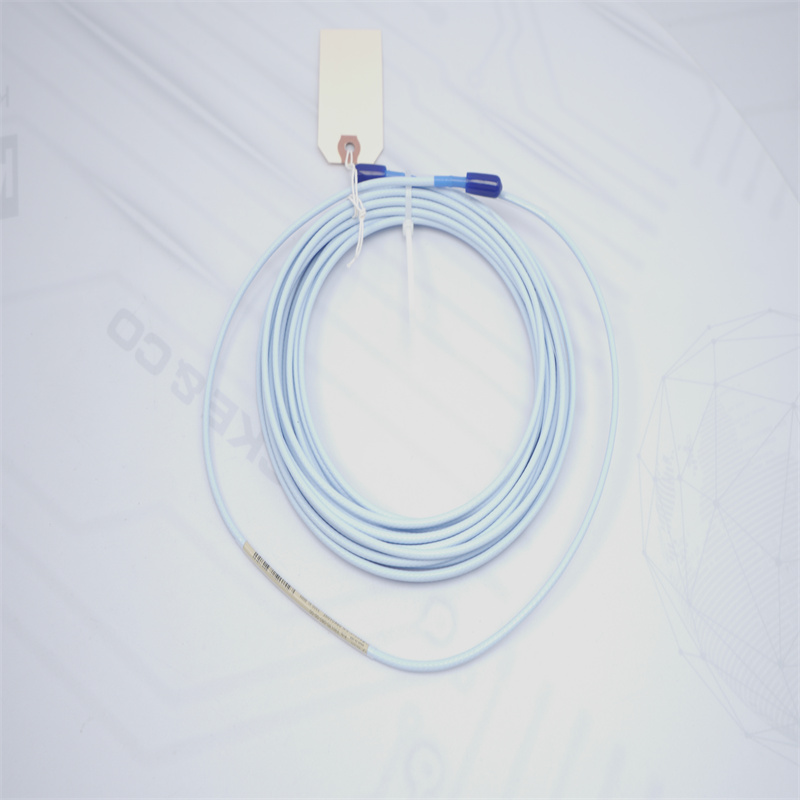

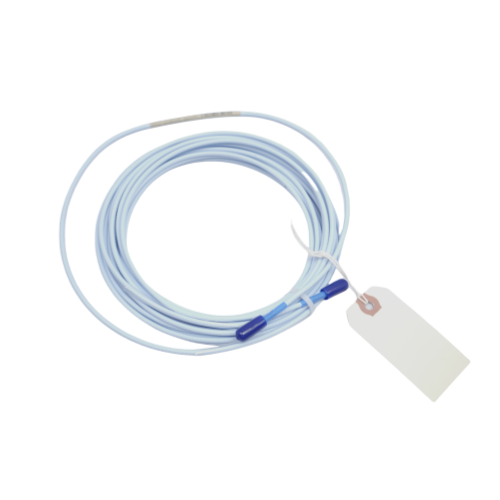

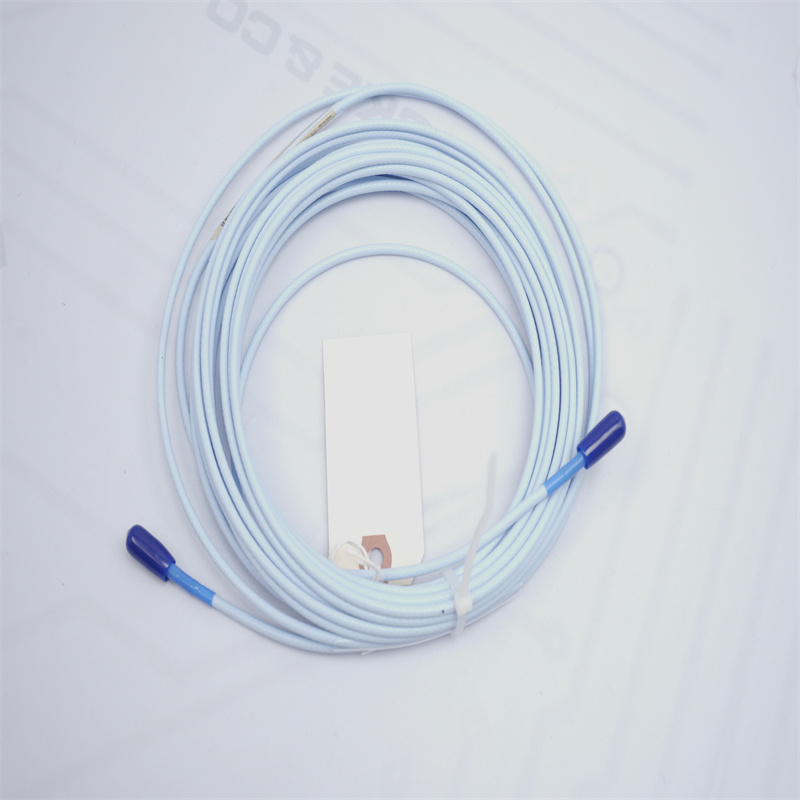

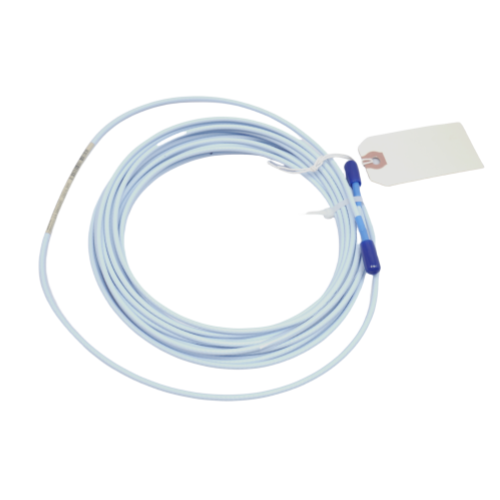

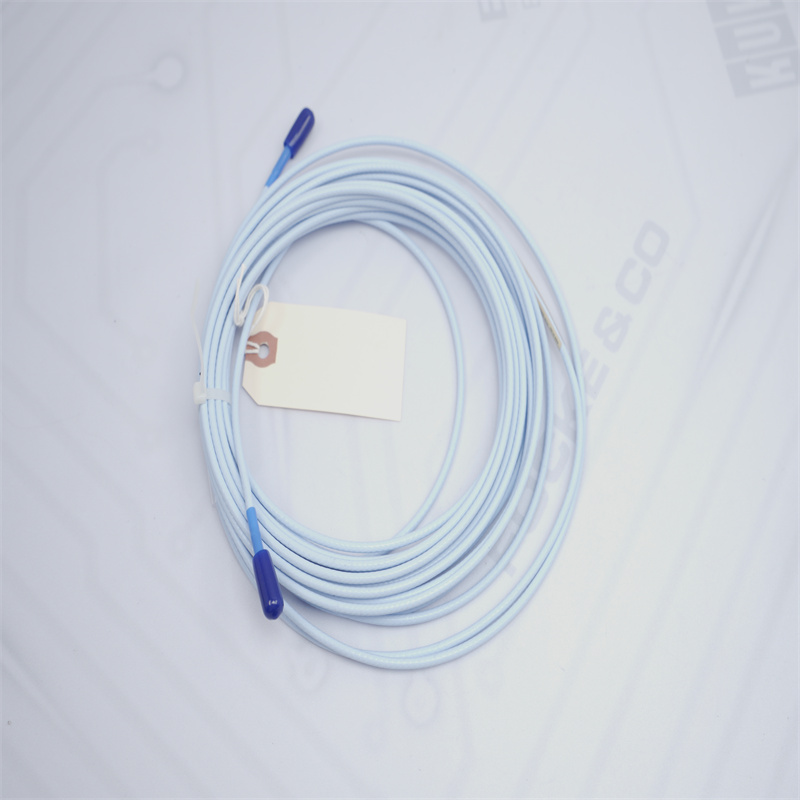

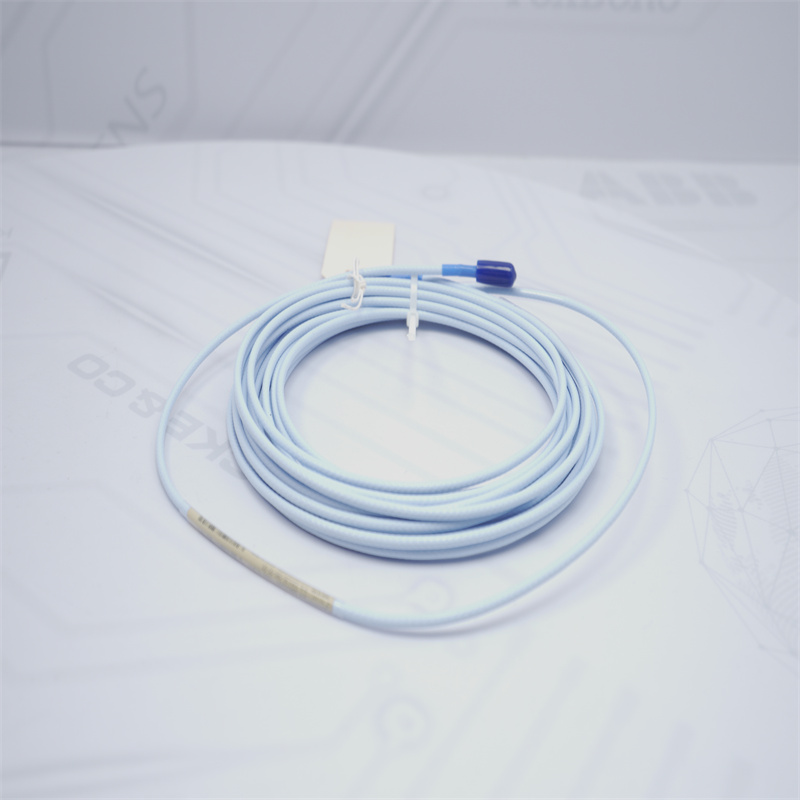

Ürün Resimleri
330101-37-57-10-02-05
330101-37-57-10-02-05
330101-37-57-10-02-05
