1
Ürün Özellikleri
| Öğe | Şartname | Resim |
|---|---|---|
| Üretici | NI |  |
| Ürün Tipi | ISA Denetleyici Kartı | |
| Ürün No. | AT-GPIB-TNT IEEE-488.2 | |
| IEEE 488 Uyumluluğu | IEEE 488.1 ve IEEE 488.2 uyumlu | |
| IEEE 488 kilitli el sıkışma | 1,5 Mbayt/sn | |
| IEEE 488 kilitlemesiz (HS488) el sıkışma | 1,6 Mbayt/sn | |
| Örnekleme oranı | 20 MHz | |
| Zaman damgası çözünürlüğü | 50 ns | |
| AT-GPIB/TNT (Tak ve Çalıştır) | 120 mA tipik, 240 mA maksimum | |
| AT-GPIB/TNT (eski) | 50 mA tipik, 100 mA maksimum | |
| AT-GPIB/TNT | 445 mA tipik, 845 mA maksimum | |
| Mil 883C Bölüm 3015C tarafından | 1.500V | |
| Boyutlar | 10,7 x 16,5 cm (4,2 x 6,5 inç) |
2
Ürün Detayları
1
Genel Bakış

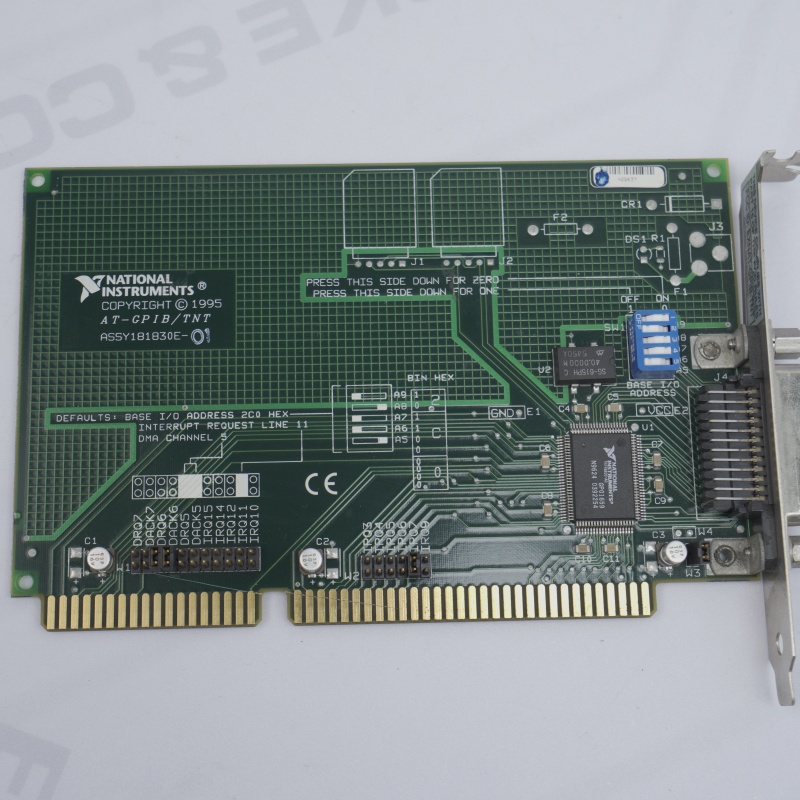

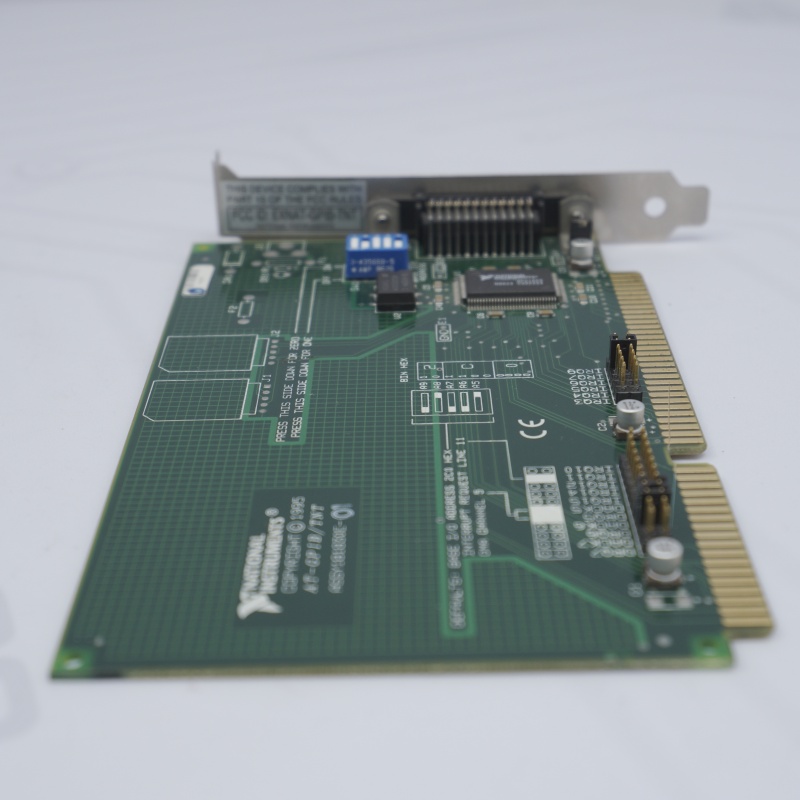

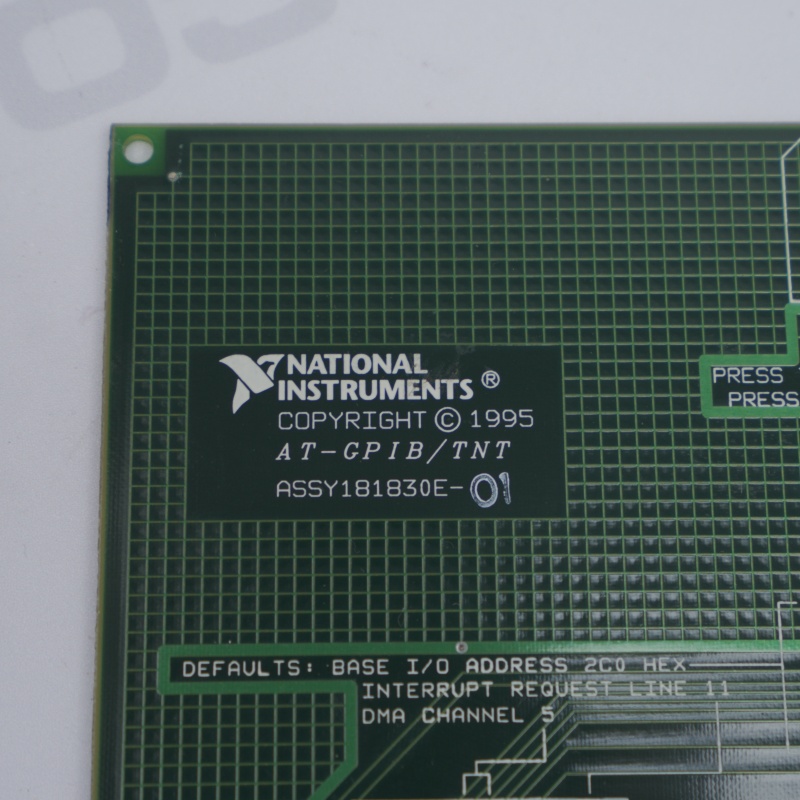

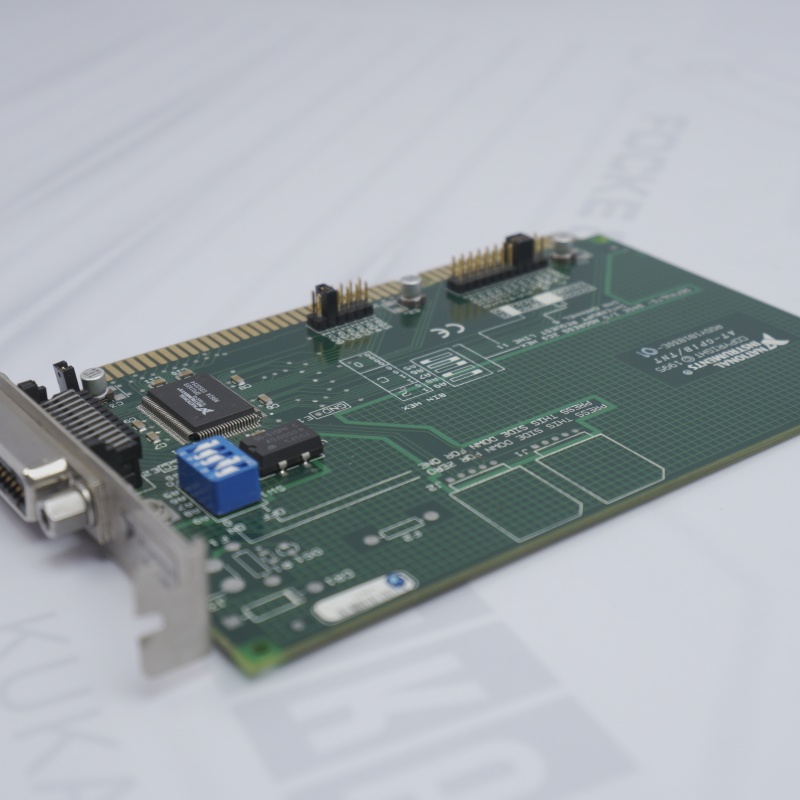

Ulusal EnstrümanlarAT-GPIB/TNTISA yuvalarına sahip PC'ler için tasarlanmış yüksek performanslı bir IEEE 488 arayüz kartıdır. Bir NI TNT ASIC kullanarak, Konuşmacı, Dinleyici ve Denetleyici işlevlerini destekleyen IEEE 488.2 spesifikasyonlarını karşılar. Bu arayüz, IEEE 488.1 3 kablolu el sıkışma yoluyla 1,5 Mbayt/s'yi aşan veri aktarım hızlarına olanak tanır ve yüksek hızlı GPIB protokolünü (HS488) destekler.
2
AT-GPIB/TNT (Tak ve Çalıştır)
AT-GPIB/TNT (Tak ve Çalıştır) jumpersızdır ve Tak ve Çalıştır uyumluluğu için gereken tüm devreleri içerir. Tak ve Çalıştır sistemleri, başlangıçta arayüz donanım kaynaklarını (G/Ç adresi, DMA kanalı ve kesme düzeyi) otomatik olarak tahsis eder. DOS veya Windows çalıştıran Tak ve Çalıştır olmayan sistemler için, National Instruments NI-PNP yardımcı programı donanım kaynaklarını yapılandırır
3
Analizör Seçeneği
AT-GPIB/TNT , ayrı GPIB kontrol cihazı ve analizör ürünlerine düşük maliyetli, yüksek hızlı bir alternatiftir. AT-GPIB/TNT 'ın GPIB analizörü kısmı, sorun giderme için ideal olan 1,6 Mbayt/s'ye kadar GPIB etkinliğini yakalayabilir ve izleyebilir. Çeşitli IEEE 488 yazılım ve donanım sorunlarını gidermek için yerleşik GPIB analizörünü kullanabilirsiniz. Tutarsızlıkların, protokol ihlallerinin ve basit veri yolu zaman aşımı koşullarının ele alınması gibi GPIB iletişimiyle ilgili birçok zorluğu hafifletebilir.
Daha fazla ayrıntı istiyorsanız lütfen çekinmeden benimle iletişime geçin.E-posta:sales@sparecenter.com
3
NI AT-GPIB-TNT IEEE-488.2 ile ilgili SSS
| AT-GPIB/TNT kartının birincil işlevi nedir? | AT-GPIB/TNT kartı, PC'leri GPIB uyumlu cihazlara bağlamak için bir IEEE-488 arayüzü görevi görerek otomatik test sistemlerinde iletişim ve kontrolü mümkün kılar. |
| AT-GPIB/TNT ne tür veri yolu mimarisini kullanıyor? | Eski PC sistemleriyle uyumluluğa izin veren ISA (Endüstri Standardı Mimarisi) veriyolunu kullanır. |
| AT-GPIB/TNT tarafından desteklenen maksimum veri aktarım hızı nedir? | Kart, IEEE 488.1 3 kablolu el sıkışma özelliğini kullanarak 1,5 Mbayt/sn'nin üzerindeki veri aktarım hızlarını sürdürebilir. |
| Kart nasıl yapılandırılır? | AT-GPIB/TNT'nin üç sürümü vardır: Jumper'sız yapılandırmaya sahip Tak ve Çalıştır sürümü, DIP anahtarları ve jumper'ları kullanan eski sürüm ve Tak ve Çalıştır işlevselliğini GPIB analiz özellikleriyle birleştiren AT-GPIB/TNT . |
