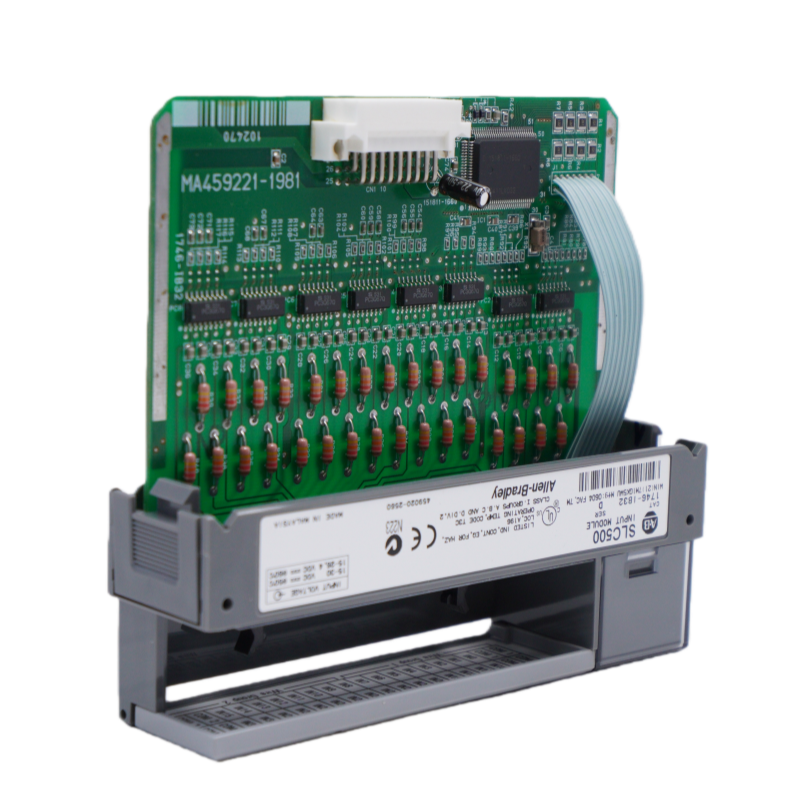

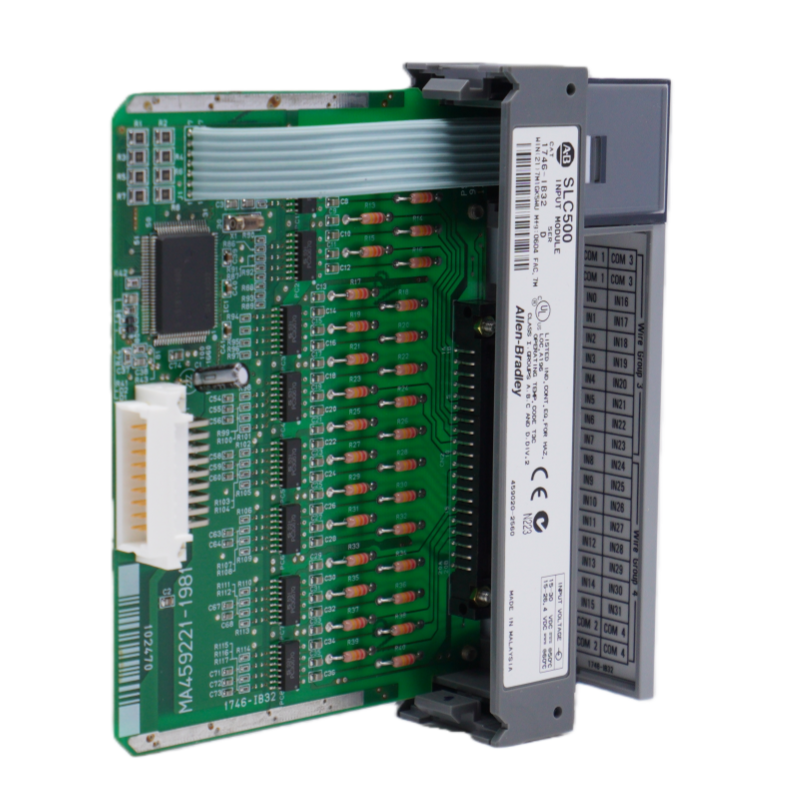

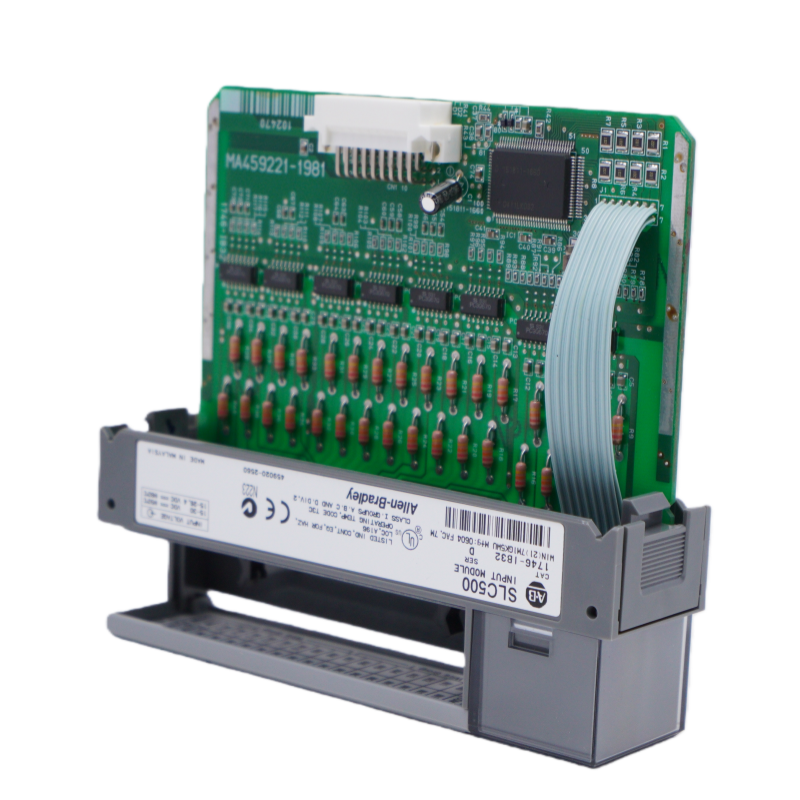

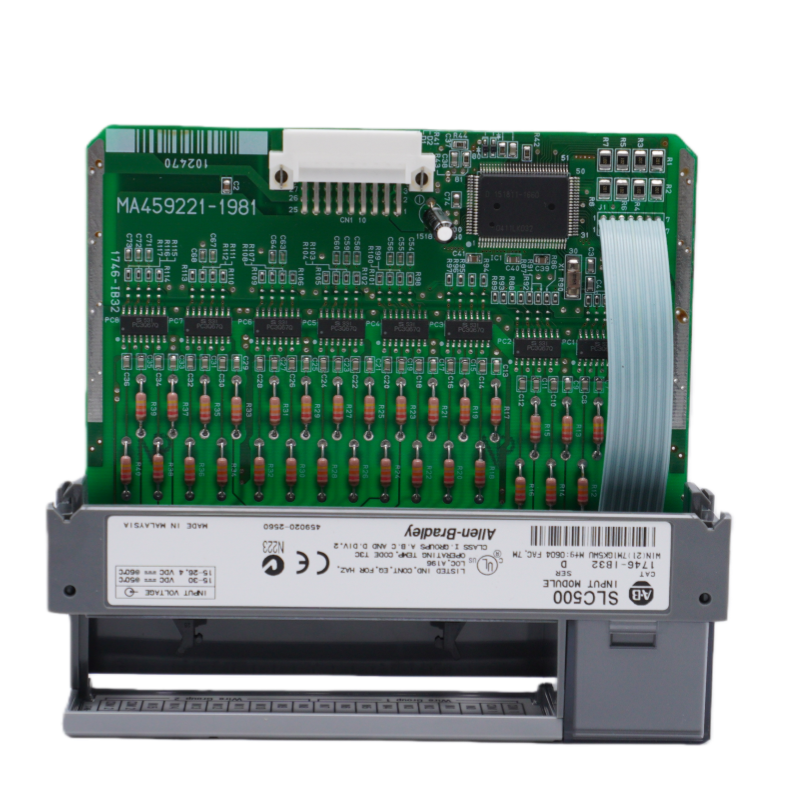

Allen Bradley 1746-IB32 Dijital Giriş/Çıkış Modülleri

Tanım

Allen-Bradley 1746-IB32, SLC 500 programlanabilir kontrolör serisi için 32 kanallı, DC girişli bir modüldür. 1746-IB32 Dijital G/Ç Modülleri, 15-30V DC voltaj aralığında nominal 24V DC ile çalışır ve anahtarlar, sensörler ve yardımcı kontaklar gibi ikili alan cihazlarıyla arayüz oluşturmak üzere tasarlanmıştır. Allen Bradley Dijital G/Ç Modülleri, 1746 şasisinin herhangi bir yuvasına (0 numaralı yuva hariç) takılabilir, yerel veya uzaktan G/Ç yapılandırmalarını destekler ve kolay kablolama ve bakım için çıkarılabilir bir terminal bloğuna sahiptir.

Özellikler

Elektriksel Özellikler: Allen Bradley Dijital Giriş/Çıkış Modülleri Nominal çalışma voltajı 24V DC (15-30V DC aralığı); 24V DC'de tipik giriş akımı 5,1 mA.

İzolasyon:Arka panel ile giriş/çıkış devreleri arasında 60 saniye boyunca 1500V AC izolasyon sağlar.

Sinyal Performansı:Açık durumda minimum voltaj 15V DC; kapalı durumda maksimum voltaj düşüşü 5V DC ve maksimum kaçak akım 1,5 mA'dir.

Başvuru

SLC 500 kontrol sistemine ayrı saha cihazlarının (örneğin, basmalı düğmeler, limit anahtarları, yakınlık sensörleri, fotoseller) bağlanması.

Yerel, genişletme veya uzaktan I/O şasi konfigürasyonlarında SLC 500 sistemlerinin dijital giriş kapasitesini genişletme.

Allen Bradley Dijital Giriş/Çıkış Modülleri, imalat, malzeme taşıma ve proses kontrolü gibi endüstriyel otomasyon ortamlarında güvenilir ikili sinyal alımı gerektiren uygulamalar için tasarlanmıştır.
