Ürün Özellikleri ve Görseli
| Bağlanmak | Değer | Görüntü |
| Üretici | Allen Bradley |  |
| Ürün No. | 1771-IK | |
| Ürün türü | Kodlayıcı/Sayaç Modülü | |
| Dış Tedarik | 12- -24V dc | |
| Çıktı Derecelendirmeleri | lout = çıkış başına maksimum 500mA | |
| Güç Tüketimi | Maksimum 12,1 Watt | |
| Isıl Dağılım | Maksimum 12,1 Watt | |
| G/Ç Yalıtımı | 1500V AC'de 1 saniye boyunca test edildi | |
| Limit Anahtarı Girişi | 12-48Vdc |
AB 1771-IK'nin ayrıntıları

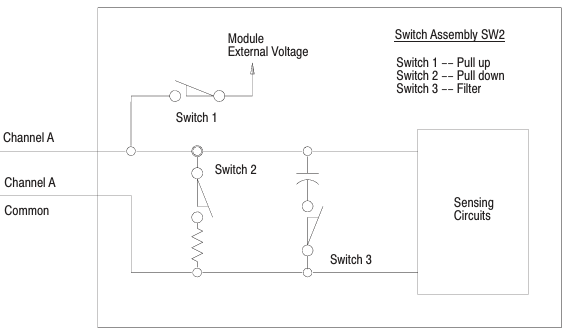

1771-IK modülü, 12 ila 24 V DC aralığında çalışacak çeşitli cihaz türlerini kabul edecek şekilde tasarlanmıştır. Çoğu yüksek voltajlı kare kodlayıcı çıkışı, sinyalleri açık kollektör çıkışı üzerinden ürettiğinden, modül B kanalında çekme için yapılandırılmıştır. A kanalı, anahtar 1'i açık ve anahtar 2'yi kapalı konuma getirerek çekme için ayarlanmalıdır.
Bazı sayma cihazları, cihaz üzerinden akım çekmek için tasarlanmış bir girişe ihtiyaç duyabilir. 2 numaralı anahtar, çekme için açık, 1 numaralı anahtar ise kapalı konumda olmalıdır. Modül, giriş kanallarında minimum 7,2 V DC akım algılar; bu, 12 V DC harici güç kaynağı için geçerlidir ve 24 V DC harici güç kaynağı için de geçerlidir.
Daha fazla ayrıntı istiyorsanız lütfen çekinmeden benimle iletişime geçin. E-posta:satış@sparecenter.com
Daha Fazla Açıklama
 | Modül, BCD veya ikili sayılarla sayacaktır. BCD modunda, programdaki sayaçları basamaklamak için elde ve ödünç bitleri sağlanarak aralık 000 ile 999 arasındadır. İkili mod, 0000 ile 409510 aralığında daha yüksek bir sayım toplamına izin verir, ancak sayı işlemcide ikili olarak görünür. Ayrıca, modül, hem A hem de B kanalındaki sayımı (2 kat modu) ekleyerek veya her iki kanal girişinin artışını ve azalışını sayarak (4 kat modu) belirli kareleme tipi kodlayıcıların doğruluğunu artırabilir. Kodlayıcı/sayıcı modülü iki versiyonda mevcuttur: Katalog no. 1771-IJ - girişlerin TTL uyumlu olmasını sağlayan 5V DC harici güç kaynağı kullanır. Çıkışlar, modül üzerinden 5V DC güç kaynağından veya farklı voltajdaki ayrı bir yük kaynağından çalıştırılabilir. Katalog No. 1771-IK - 12-24V DC harici güç kaynağı kullanır. Giriş cihazları, harici güç kaynağının voltajıyla uyumlu olmalıdır. Çıkışlar, modül aracılığıyla harici güç kaynağından veya ayrı bir yük kaynağından beslenebilir. |
