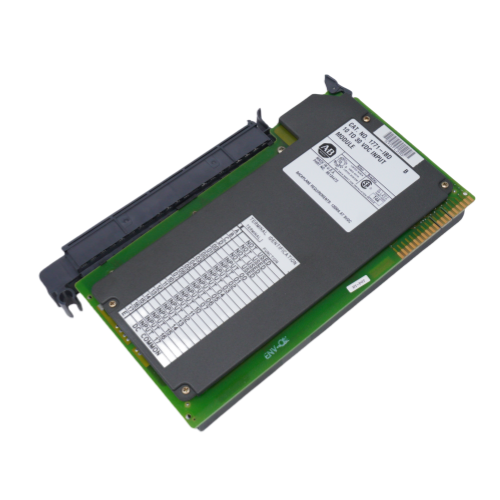

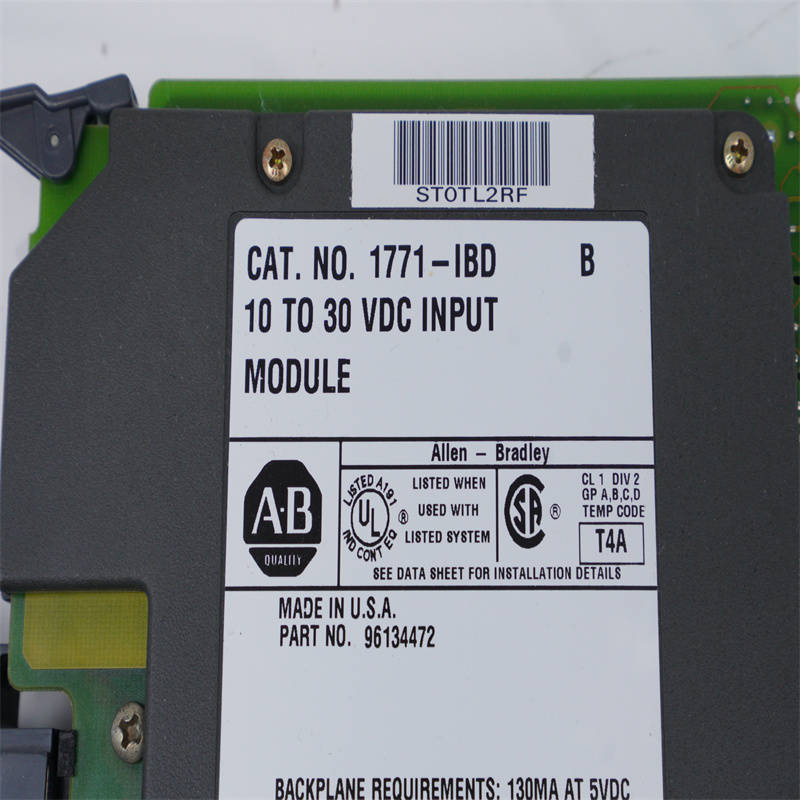

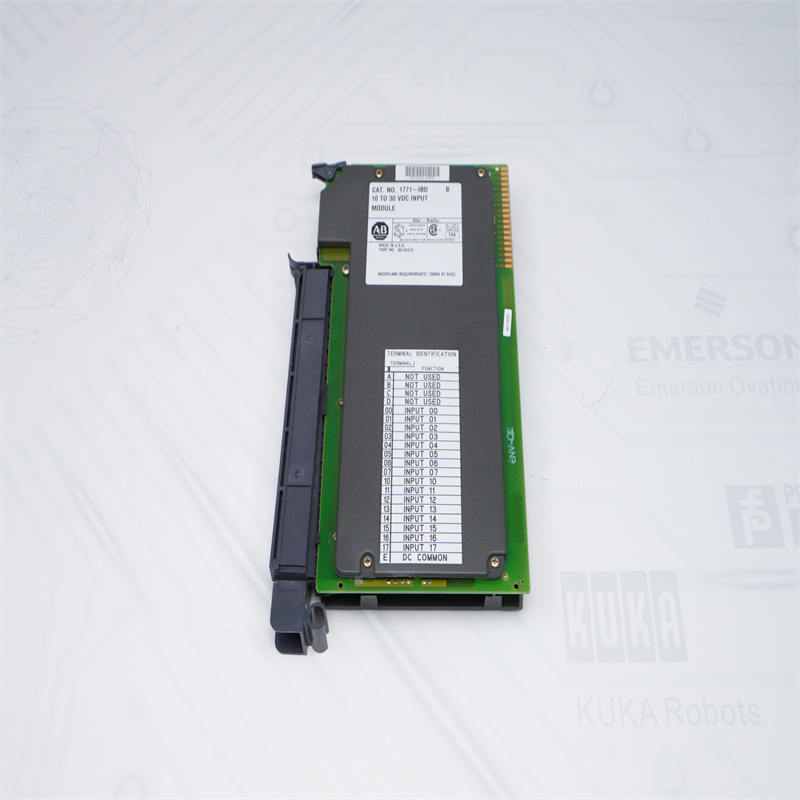

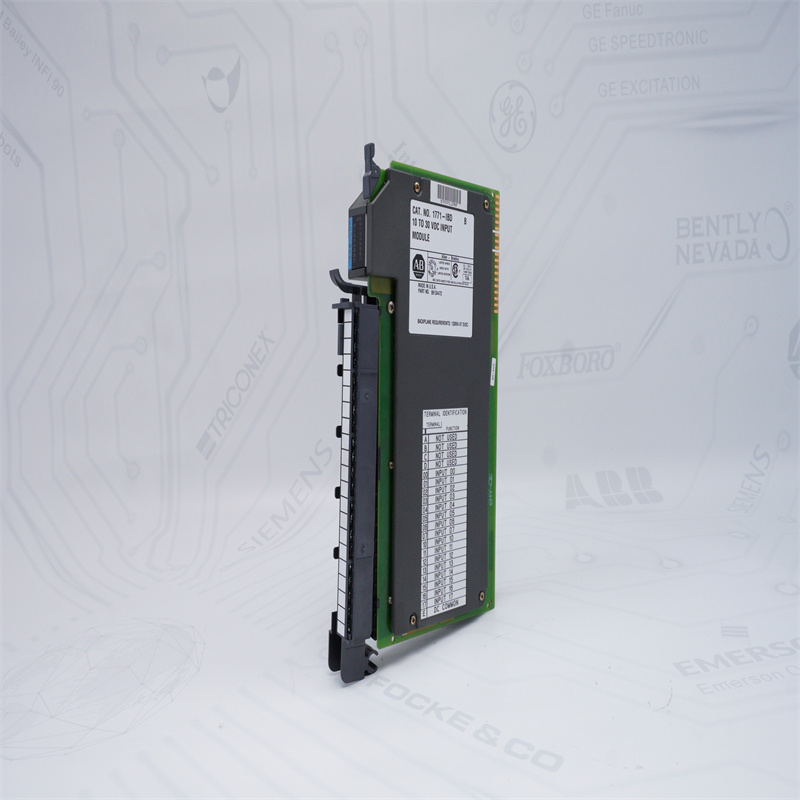

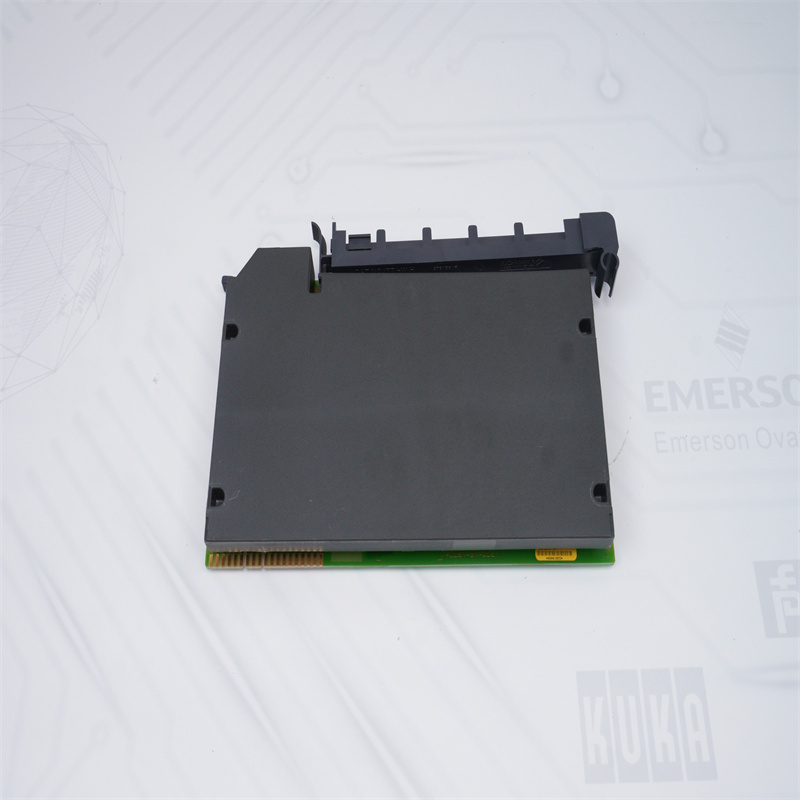

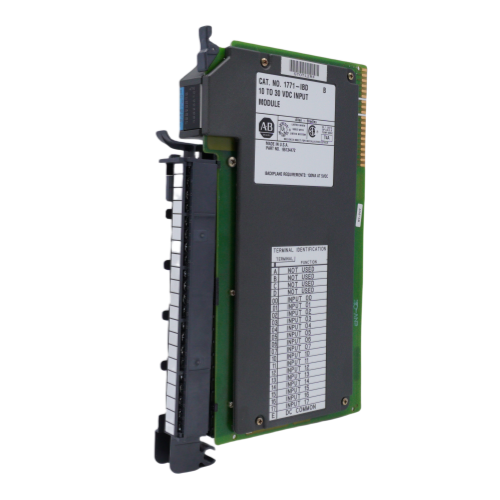

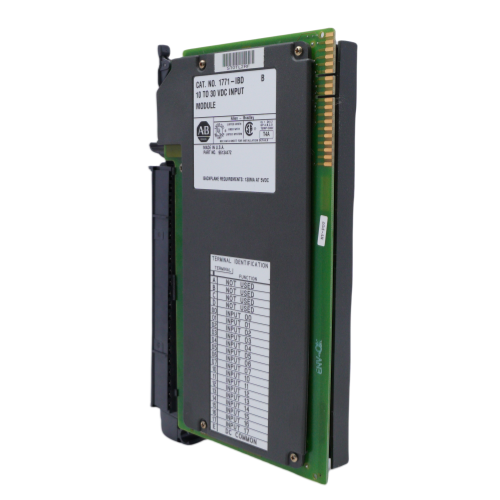

1771-IBD Allen Bradley Giriş Modülü

Allen-Bradley 1771-IBD B Serisi Giriş modülü, yalnızca 960364-05 ve 961344-01 ürünleriyle uyumlu, benzersiz bir şekilde monte edilmiş plastik kapakla donatılmıştır. Bu kapak, devre kartının bileşenler tarafındaki arka panel kenar konnektör pinlerinin yakınına takılır. Bu kapağın asla başka bir modülle kullanılmadığından emin olun. 1771-IBD B Serisi modül, 10-20V DC giriş besleme modülüdür ve 1771 A1, A2 ve A4 kasaları dışındaki tüm diğer kasalarla tamamen uyumludur veya aynı modül grubu içinde başka herhangi bir ayrı çıkış modülü kullanılabilir.

1771-IBD B Serisi Giriş Modülü, 1771 I/O kasası arka panel kaynağı olan çıkış kaynağından 130 mA gerektirir. Operatörler, aşağıdaki giriş kanallarının herhangi bir terminalinden terminalleri doğrudan 10-30V DC giriş modülü üzerinde çalıştırabilirler; 1771-OBV, 1771-OBD ve 1771-OQ.

Modülün 1 ms ve 6 ms'lik seçilebilir bir gecikmeli filtre süresi vardır ve ikisini de kullanabilirsiniz. Gönderildiğinde, modül önceden 1 ms'ye ayarlıdır ve 6 ms'ye geçmek için kullanıcıların I/O kasasını kapatması ve ardından 6 ms'ye geçmek için parmaklarını atlama teli üzerinde kaydırması gerekir.

Düşmede gecikme filtre süresi yapılandırma fişi baskılı devre kartının sol üst kenarındadır. 1771-IBD B Serisi Modülün anahtarlanması, adaptörler ve işlemciler için en soldaki yuva olmadığı sürece 10-12 ve 16-18 pinleri arasındaki herhangi bir yuvadan yapılabilir. Modülün ön panelinde, modülün aktif olduğunu gösteren yeşil bir gösterge ve güç verildiğinde 16 giriş kanalı için kırmızıyla gösterilen on altı gösterge bulunmaktadır. 1771-IBD modülünün minimum kapalı durum akımı 5V DC'de 2,0mA ve maksimum kapalı durum akımı 5V DC'dir.
