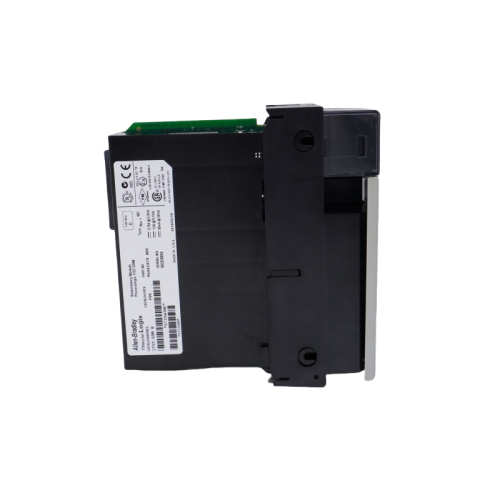

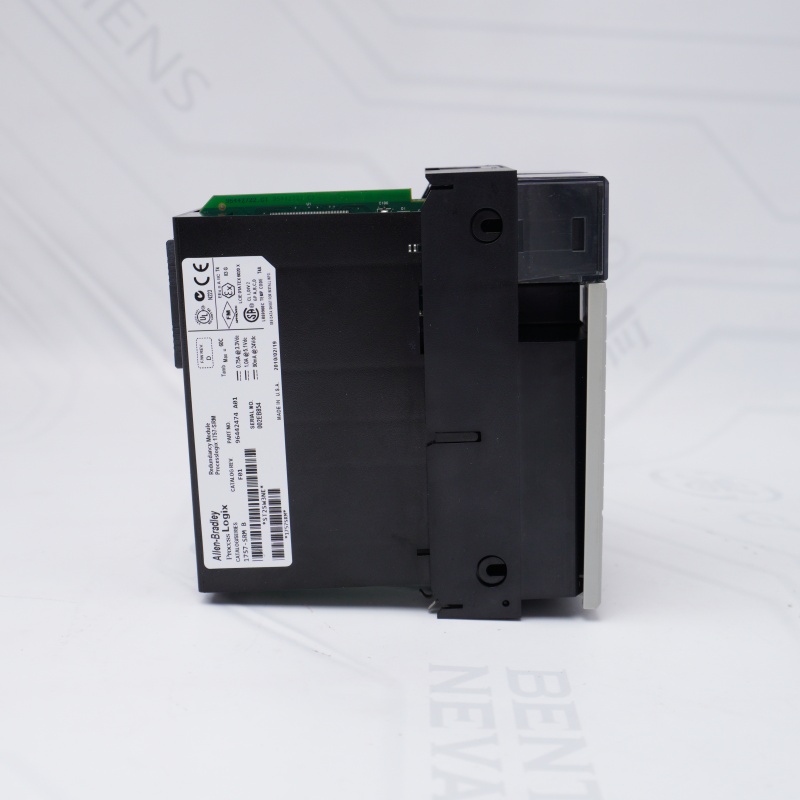

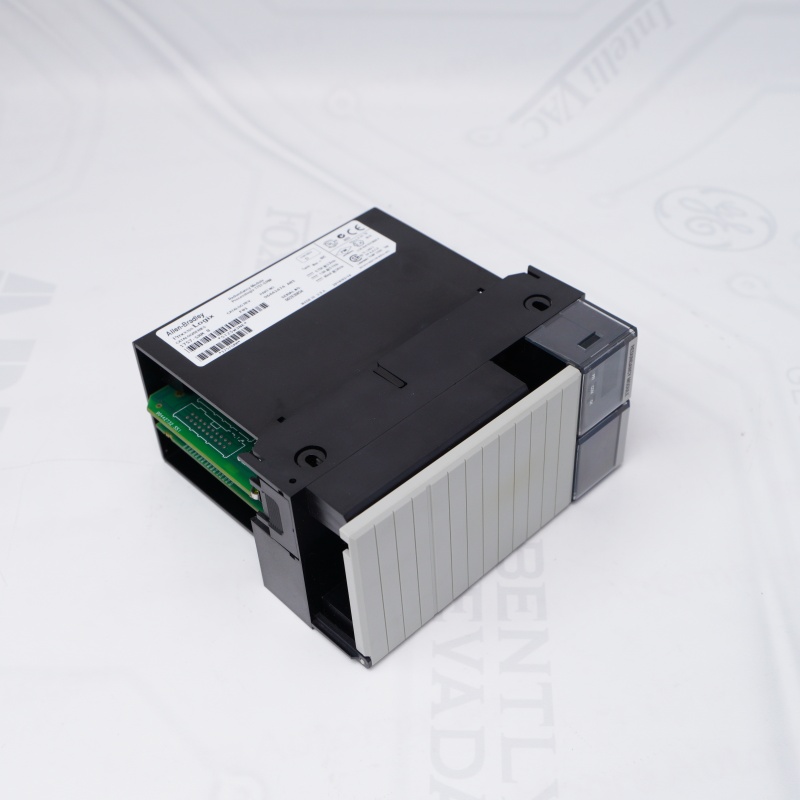

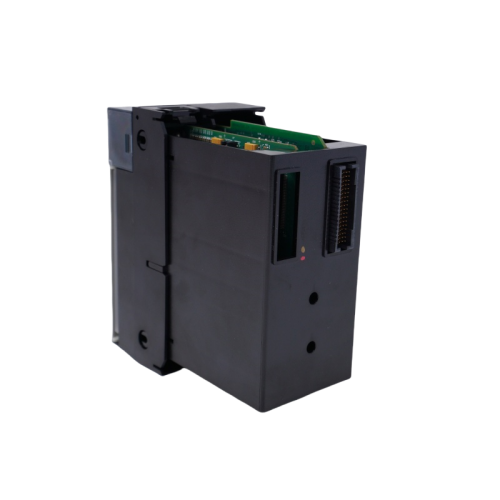

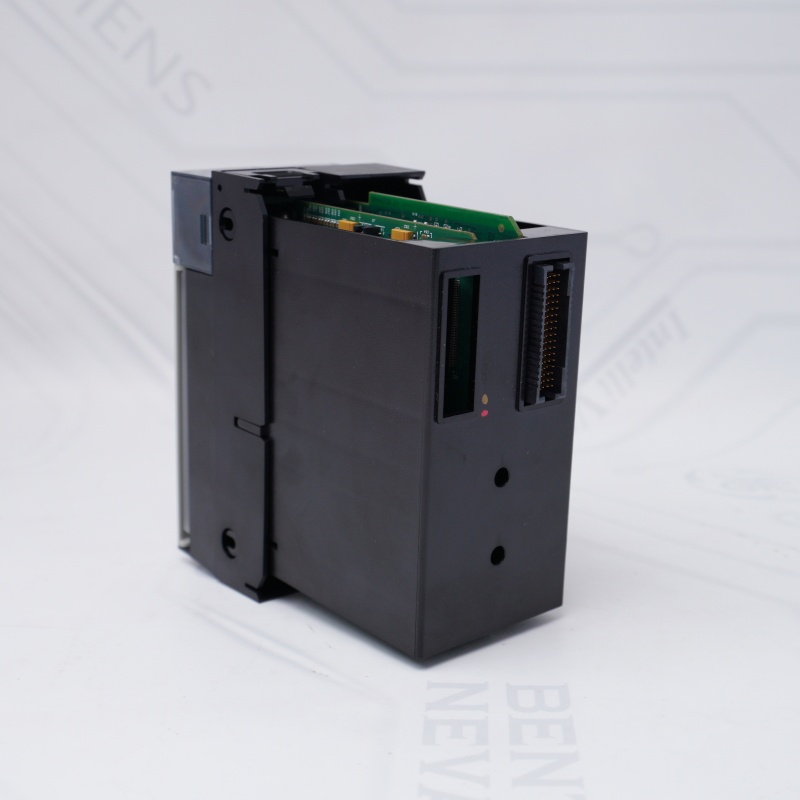

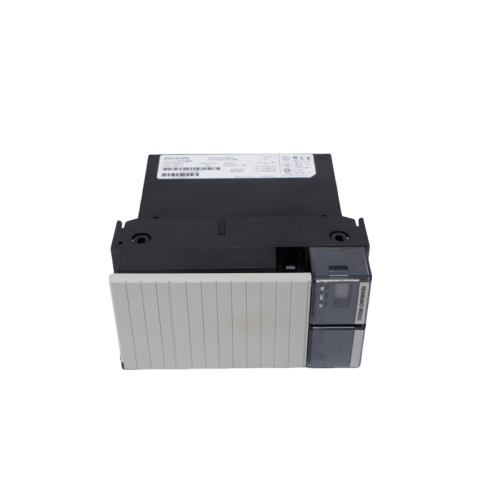

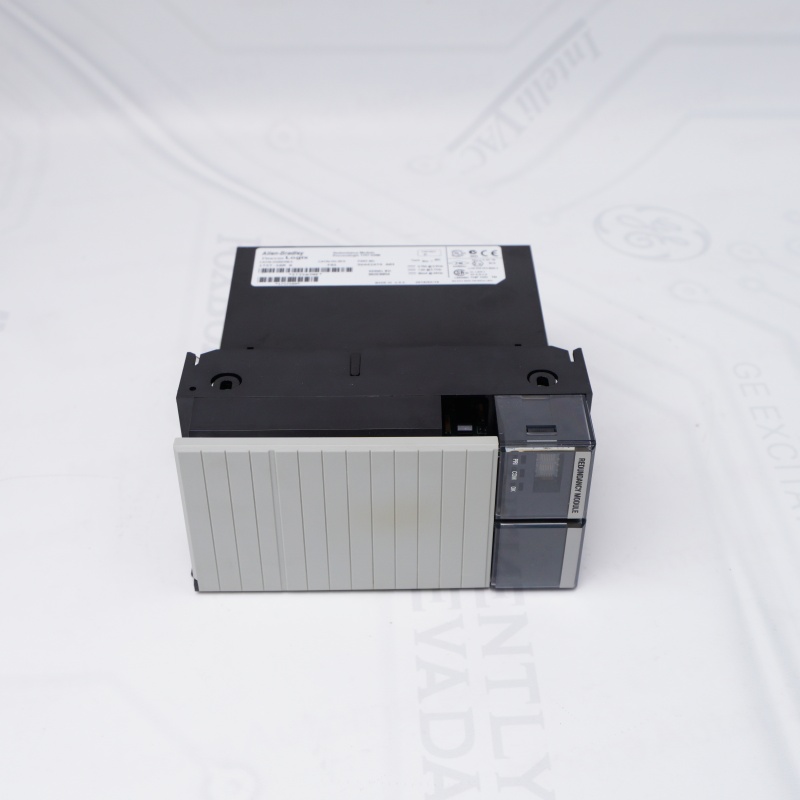

1757-SRM-B Allen-Bradley Yedeklilik Modülü

İşlev

1757-SRM-B çiftler halinde çalışır. İki özdeş ControlLogix şasisi kurulur, biri "primary" olarak, diğeri ise "secondary" (yedek) olarak atanır. Bu şasilerin her birine bir 1757-SRM-B modülü takılır.

Bu iki 1757-SRM-B modülü bir fiber optik kablo (örneğin, 1757-SRCxxx serisi) aracılığıyla bağlanır. Bu kablo hayati senkronizasyon bağlantısı olarak hizmet eder.

Ana Özellik

İki ControlLogix kontrol cihazının (bir birincil, bir ikincil) sıcak yedek yapılandırmasında çalışmasına izin vererek yedekli bir ControlLogix sisteminin oluşturulmasını sağlar.

Birincil ve ikincil denetleyiciler arasındaki belleği, G/Ç durumlarını ve program mantığını özel bir fiber optik bağlantı (1757-SRCxxx kabloları) aracılığıyla etkin bir şekilde senkronize eder. Bu, ikincilin her zaman güncel olmasını sağlar.

Tanım

1757-SRM, bir işlem sistemi kullanılabilirliğini artırmak için denetleyici yedekliliğini uygulamak için kullanılan bir AB ProcessLogix ve ControlLogix modülüdür. Bu, İki (2) farklı ControlLogix şasisine takılı birincil denetleyiciyle senkronize edilmiş ikincil bir denetleyici kullanılarak yapılır.

Şasi boyutu, takılı modüller ve konumlandırma, sistem güç kaynağı ve modül revizyonları birbirine uyumlu olmalıdır.
