Ürün Detayları
| Genel bilgi | |
| Ürün Kimliği: | S200-TB3 |
| ABB Tip Tanımı: | Terminal Blok Arayüzü |
| Marka: | ABB |
| Ek Bilgiler | |
| Terminal sayısı: | 16'lı 1 sıra 18'li 2 sıra |
| Mevcut kapasite: | 10 A maks. |
| Gerilim derecesi: | 132 V AC maks. (rms). |
| Yalıtım gerilimi: | Kanal-kanal izolasyonu, eklenen ünite tarafından belirlenir |
| Sıcaklık: | Çalışırken: 0 °C ila + 55 °C Çalışmıyorken: -40 °C ila + 85 °C |
| Tel boyutu: | Katı veya çok telli bakır tel 0,5–2,5 mm2 veya AWG 20–AWG 12 |
| Boyutlar： | G 94 x Y 94 x D 58 mm (bir G/Ç ünitesi takılıyken: 72 mm) |
Genel bakış
 |

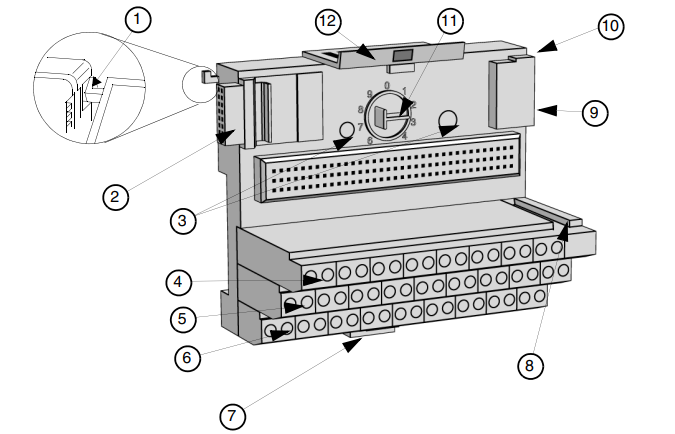

| Şekil 1. Terminal taban ünitesi 200-TB3 |
| 1 | Kanca |
| 2 | Dişi G/Ç veri yolu konnektörü |
| 3 | Panel montajı için vida delikleri (Ø 4,5 mm), kullanılmıyor |
| 4 | Giriş/çıkış bağlantıları için vidalı terminaller |
| 5 | Giriş/çıkış ortakları için vidalı terminaller (0V DC) |
| 6 | Güç bağlantıları için vidalı terminaller (+24 V DC) |
| 7 | DIN ray montajı için kilitleme tırnağı |
| 8 | G/Ç ünitesi kılavuz rayının oturduğu oluk |
| 9 | Erkek G/Ç veri yolu konnektörü |
| 10 | Bitişik terminal taban ünitesinin bağlantısı için yuva |
| 11 | Kod anahtarı – takılı G/Ç ünitesi için gereken konuma ayarlayın |
| 12 | Çıtçıtlı kilit |
Daha fazla ayrıntı istiyorsanız, lütfen çekinmeden benimle iletişime geçin. E-posta:satış@yedekmerkezi.com
Ürün Resimleri

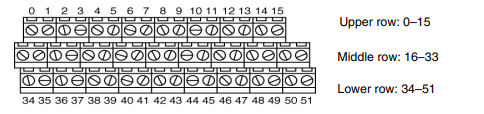

 | Üst sırada giriş/çıkış sinyalleri için 16 terminal (0–15) bulunur. Orta sıra, dahili olarak bağlı on sekiz 0 V DC vida terminalinden (16–33) oluşur. En sağdaki ve en soldaki vida terminalleri güç kaynağına bağlantı içindir. Alt sıra, dahili olarak bağlı on sekiz adet +24 V DC vidalı terminalden (34–51) oluşur. En soldaki ve en sağdaki terminaller güç kaynağına bağlantı içindir. |
| Şekil 2. 200-TB3 için vida terminalleri | Vida terminalleri Terminal taban ünitesi 200-TB3, üç vidalı terminal sırası ile donatılmıştır. |
