Teknik veriler
| Şartname | Değer |
| Arka Panel Akım Yükü | 1100 mA maksimum @ 5 Vdc ± %5 |
| Çalışma Sıcaklığı | 0°C ila 60°C (32°F ila 140°F) |
| Depolama Sıcaklığı | -40°C ila 85°C (-40°F ila 185°F) |
| Bağıl Nem | %5 ila � (yoğuşmasız) |
| Titreşim | 3 ortogonal eksenin her birinde sinüs titreşimi 4-100 Hz |
| Şok | 30 g, 11 mSn. 3 ortogonal eksenin her birinde |
| Boyutlar (YxGxD), Yaklaşık. | 250 x 103,85 x 40,34 mm 9,84 x 4,09 x 1,59 inç |
| LED Göstergeler | Modül Durumu Arka Panel Aktarım Durumu Seri Bağlantı Noktası Etkinlik LED'i Seri Etkinlik ve Hata LED Durumu Master Durum İşlemleri Ağ Kesintisi İletişimi Usta Jeton Tutma Ana veritabanı yapılandırması |
| Hata Ayıklama/Yapılandırma Bağlantı Noktaları | |
| Yapılandırma Seri Bağlantı Noktası (PRT1) | DB-9M PC Uyumlu Yalnızca RS-232 Donanım anlaşması yok |
| Yapılandırma Ethernet Bağlantı Noktası | RJ45 Konektörü Bağlantı ve Etkinlik LED göstergeleri |
| Uygulama Bağlantı Noktası | |
| PROFIBUS Ana Bağlantı Noktası | DB-9F Optik Olarak İzole Edilmiş RS-485 Hazır, Çalıştır, Hata ve Token LED Göstergeleri |

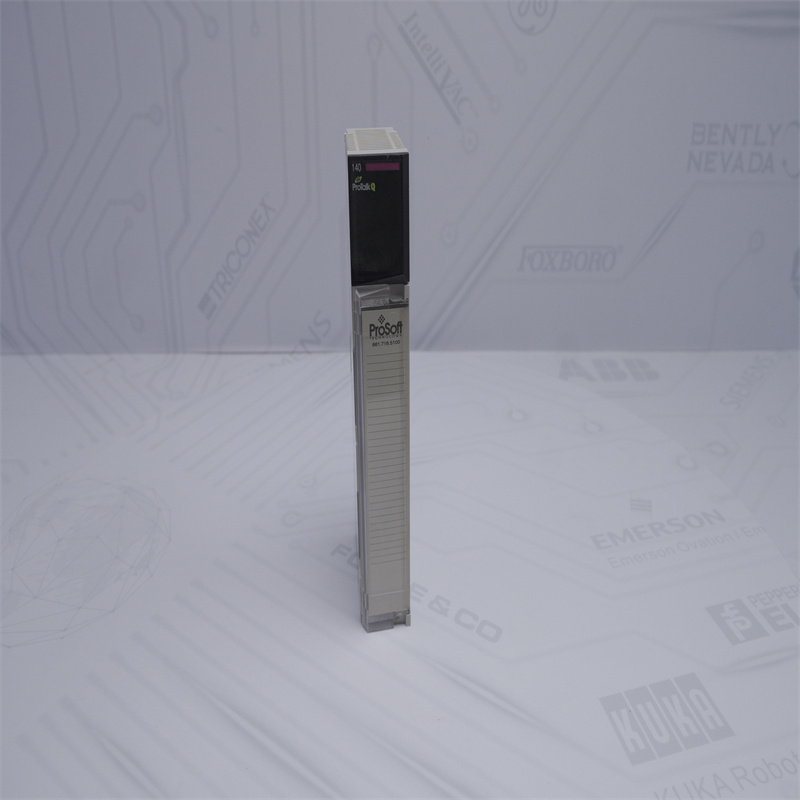

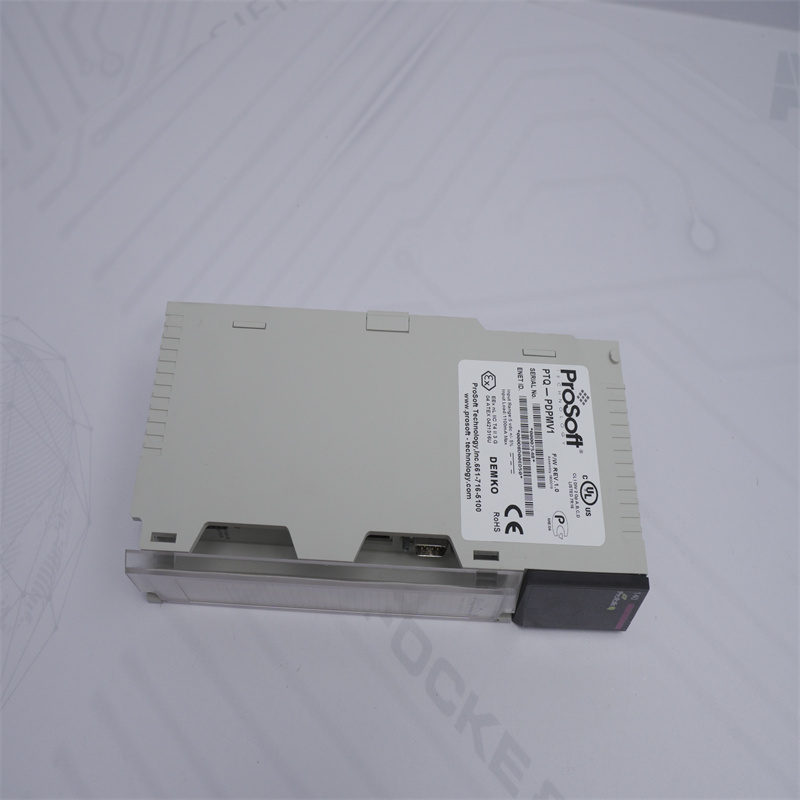

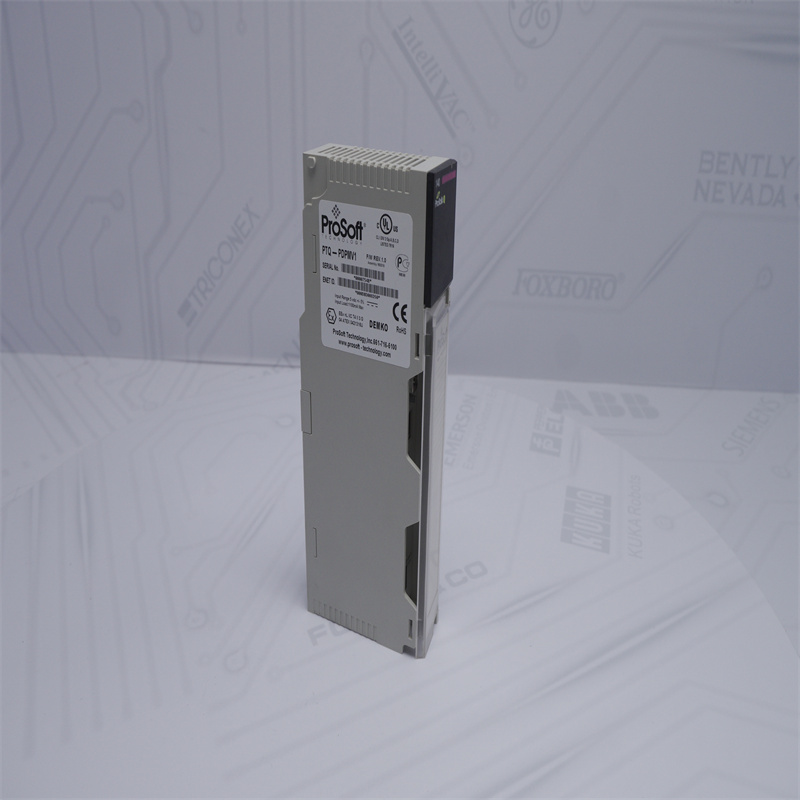

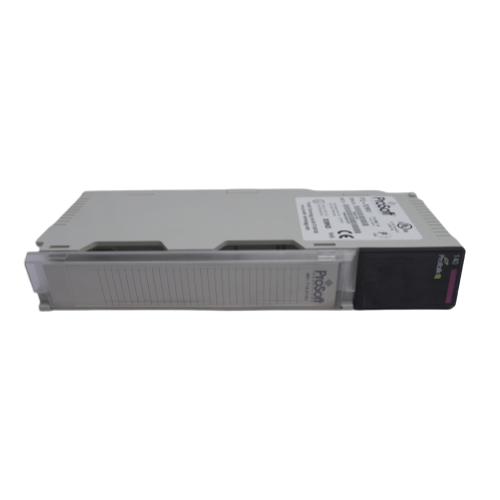

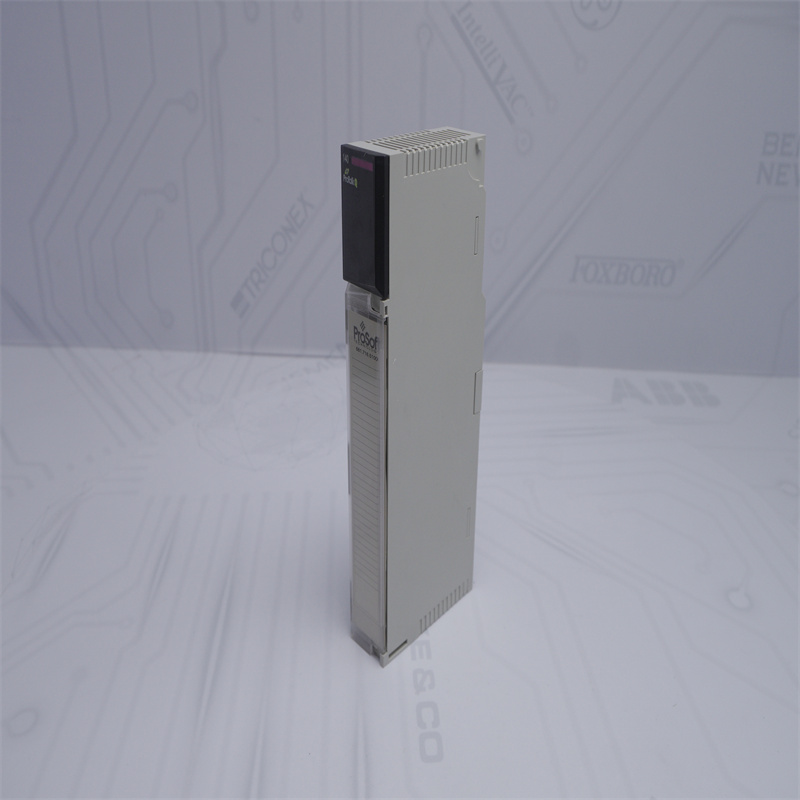

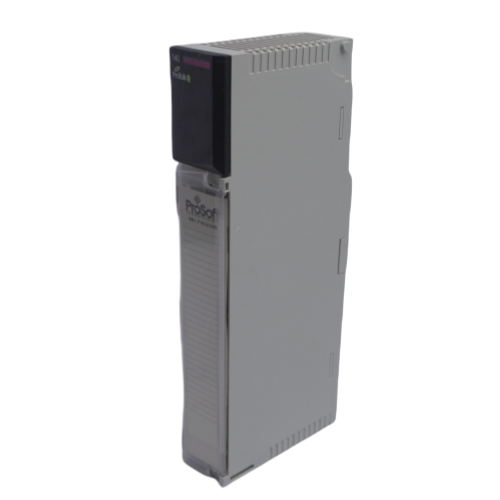

PROSOFT PTQ-PDPMV1'in Özelliği ve Avantajları
| Özellikler | Faydalar | Görseller |
|---|---|---|
| Yapılandırması ve yönetimi kolay | ♦ Sistemlerinizi tasarlamak, yapılandırmak ve izlemek için ProSoft Configuration Builder yazılımını içerir PROFIBUS ağı ♦ PROFIBUS DPV1 Master FDT (Saha Cihazı Aracı) iletişim DTM'sini içerir Herhangi bir uyumlu FDT yazılım konteyneri arasında arayüz oluşturmak için (PROFIBUS comDTM) yazılımı, bir FDT cihazı DTM'si ve uygulanabilir PROFIBUS bağımlı cihazları ♦ PTQ modülünü ve PROFIBUS ağını Ethernet üzerinden yapılandırın |  |
| Endüstri Tanınması | ♦ Schneider Electric CAPP (İşbirlikçi Otomasyon İş Ortağı Programı) Onaylandı ♦ PROFIBUS Ticaret Organizasyonu (PTO) Onaylandı | |
| Sağlam ve güvenilir | ♦ Modül, Infineon C165 Mikroişlemcili Siemens ASIC ASPC2 Adım E üzerine kurulmuştur ♦ Ürün yazılımı flaşla yükseltilebilir ♦ Unity HEC Hot Standby İşlevsel Spesifikasyonlarına uygundur. ♦ Raf başına altı adede kadar PTQ-PDPMV1 modülünü destekler (Çalışır Durumda Bekleme için dört adede kadar) uygulamalar) ♦ Genişletilmiş teşhis verilerini, alarm göstergelerini ve onay işlemlerini, Çok Noktaya Yayını destekler ve Yayın telgrafları (DPV1) |  |
Daha fazla ayrıntı istiyorsanız lütfen çekinmeden benimle iletişime geçin.E-posta:sales@sparecenter.com
PROSOFT PTQ-PDPMV1 Hakkında Daha Fazla Bilgi
1
Genel Özellikler
Tek yuva - Quantum arka panel uyumlu
Modül, Seçenekler modülü olarak tanınır ve veri aktarımı için PLC belleğine erişime sahiptir.
Konfigürasyon verileri ProTalk® modülündeki kalıcı bellekte saklanır
Microsoft Windows XP, 2000 ve NT için konfigürasyon yazılımı modüle dahildir
2
Fonksiyonel Özellikler
ProSoft Configuration Builder yazılımı aracılığıyla kullanımı kolay sürükle ve bırak Busview konfigürasyon arayüzü (bkz. PSW-PCB Veri Sayfası)
Proses verilerinin ve çevrimsel olmayan DPV1 verilerinin çevrimiçi köle teşhisiyle izlenmesi ve değiştirilmesi
DP/PA kuplörü veya bağlantısı aracılığıyla ağdaki PROFIBUS PA bağımlı birimlerini destekler
Tekrarlayıcılarla 125'e kadar bağımlı cihazı destekler
3
Sıcak Bekleme
Otomatik Bekleme özellikleri SE 140 671 CPU'yu destekler
Raf başına altı adede kadar PTQ-PDPMV1 Otomatik Bekleme modülünü destekler
Aktif Birincil ve Pasif İkincil Ana sağlık durumu için teşhis ve durum sözcükleri sağlanır
PROFIBUS geçiş süresi 300 milisaniyeyi geçmeyecek şekilde nominal 100 ms olacaktır.
Bölümlere ayrılmış ağ köle miktarı bilgisiyle kablo kopması tespiti
