Ürün Özellikleri
| Öğe | Şartname | Resim |
|---|---|---|
| Üretici | OPTO 22 |  |
| Ürün Tipi | Arayüz Kartı | |

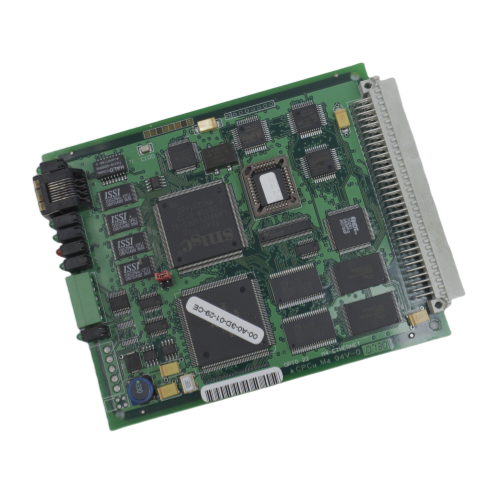

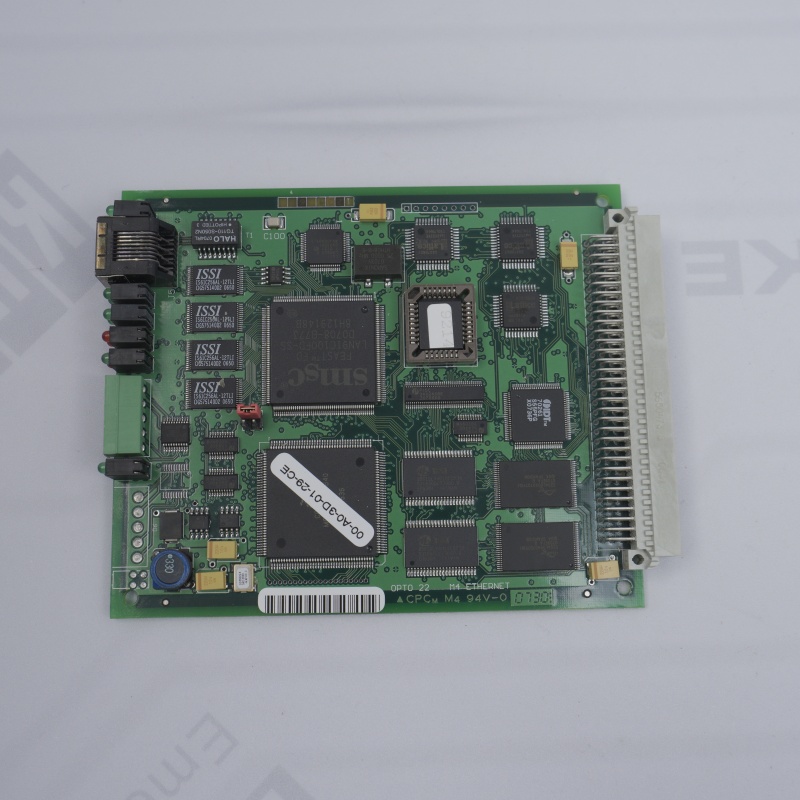

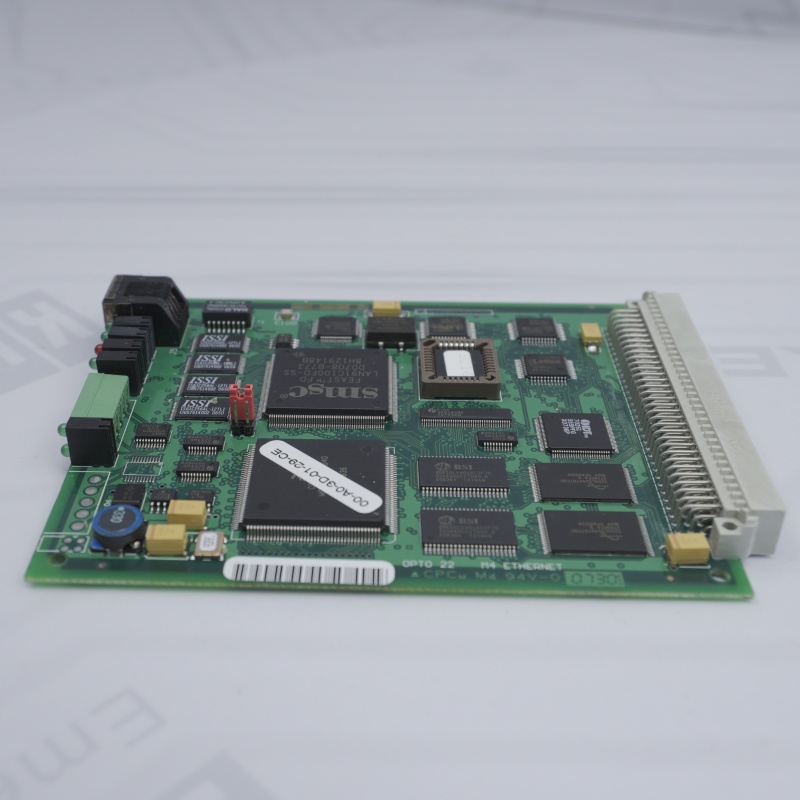

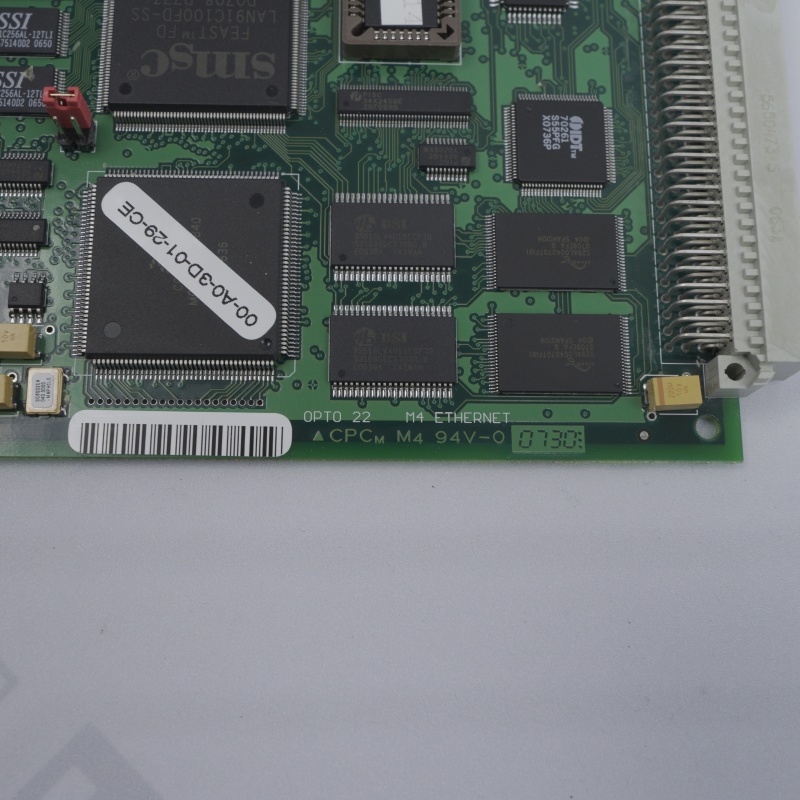

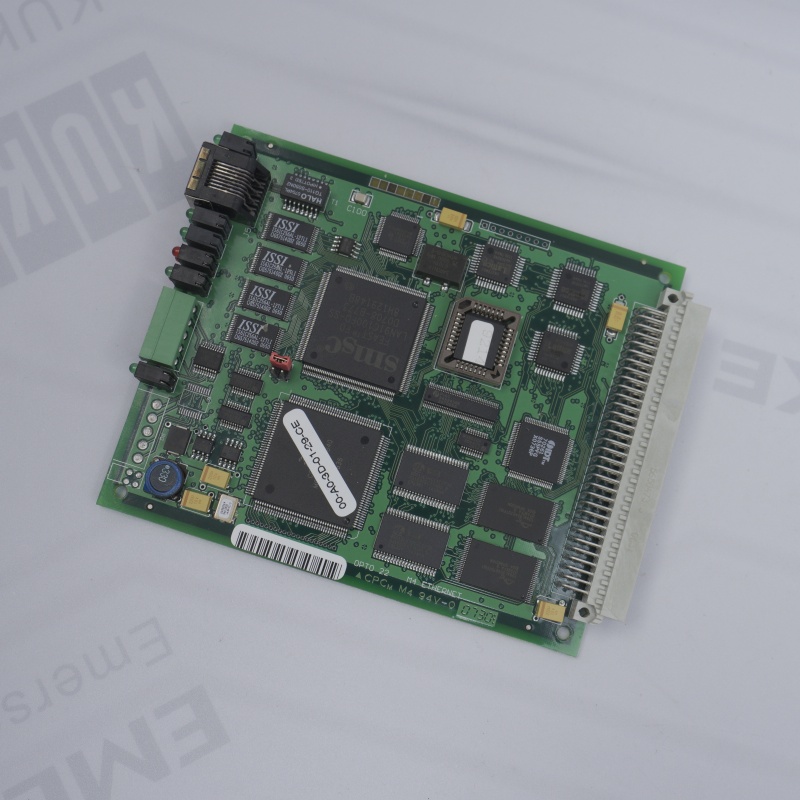

| Ürün No. | M4SENET-100 | |
| Kart türü | Ethernet NIC, iletişim yardımcı işlemcisi | |
| Maksimum oturum | Toplam 128, Ethernet G/Ç için 128'e kadar, ana bilgisayar veya eşdüzey için 32'ye kadar | |
| İletişim | Ethernet: 10Base-T veya 100Base-TX Yardımcı bağlantı noktası: RS-232C (bakım ve ürün yazılımı indirmeleri için) | |
| Veri hızı | Ethernet üzerinde 10 veya 100 Mbps otomatik olarak algılanır 19,2 Kbps veya seri portta yazılım seçilebilir (maksimum 115,2 Kbps) | |
| Kablo tipi | Katı korumasız bükümlü çift, Kategori 5 10 Mbps için önerilir ve 100 Mbps için gereklidir | |
| Maksimum mesafe | Tek segmentler için merkezden düğüme 100 metre | |
| Konektörler | Seri port için bir adet RJ-45 Ethernet ve bir adet beş konumlu Phoenix tipi | |
| Mevcut çekiliş | 1,00 Amper | |
| Jumper'lar (dahili) | Çekirdeğe önyükleme/Yükleyiciye önyükleme Normal çalışma/Fabrika varsayılanlarını geri yükleme | |
| Sıcaklık | Çalışma: 0° ila 70° C Depolama: -40° ila 85° C |
2
Ürün Detayları
1
Yazılım
M4SENET-100arayüz kartı FactoryFloor sürüm 3.0 veya üzeri ile çalışacak şekilde tasarlanmıştır. FactoryFloor, Opto 22'nin Microsoft® Windows® için eski 32 bit endüstriyel otomasyon yazılımı paketidir. FactoryFloor aşağıdaki entegre bileşenlerden oluşur:
• OptoControl™, makine kontrolü ve proses uygulamaları için grafiksel, akış şeması tabanlı bir geliştirme ortamı
• OptoDisplay™, sezgisel, paylaşılan bir veritabanı, insan-makine arayüzü (HMI) ve alarm verme de dahil olmak üzere trend oluşturma paketi
2
GİRİİŞ
M4SENET-100birEthernet ağ arayüz kartıOpto 22'nin SNAP-LCM4 ve M4RTU gibi eski M4 serisi endüstriyel kontrolörleri için tasarlanmıştır. M4SENET-100'ün en önemli avantajı, standart TCP/IP aktarımını kullanarak standart Ethernet ağları üzerinde çalışmasıdır. Kontrol sistemi için ayrı bir I/O veya kontrol ağı gerekli değildir. (Not: M4 serisi kontrolörler eski ürünlerdir ve yeni geliştirmeler için önerilmez. Yeni geliştirmeler için SNAP PAC programlanabilir otomasyon kontrolörlerini kullanın.)
3
Önceki M4 Serisi Ethernet Kartlarından Farkları
M4SENET-100, M4 serisi denetleyicilerle kullanılan önceki Ethernet kartlarından şu şekilde farklılık gösterir: • M4SENET-100, önceki kartlardan çok daha hızlıdır (10 Mbps yerine 100 Mbps). • M4SENET-100'ün arıza tespiti ve bakımı Telnet kullanılarak kolaylıkla yapılabilir. • Önceki kartlar hem NetBIOS'u hem de TCP/IP'yi destekliyordu; M4SENET-100 yalnızca TCP/IP'yi destekler. • M4SENET-100 kartı FactoryFloor sürüm 3.0 veya üstünü gerektirir. FactoryFloor 3.0 ve üzeri, eski M4SENETU veya M4SENETC Ethernet kartlarını desteklemez.
Daha fazla ayrıntı istiyorsanız lütfen çekinmeden benimle iletişime geçin.E-posta:sales@sparecenter.com
3
OPTO 22 M4 ETHERNET ile ilgili SSS
| NedirM4SENET-100Arayüz Kartı? | M4SENET-100Opto 22 M4 serisi kontrolörler için tasarlanmış, 10Base-T veya 100Base-TX Ethernet ağlarına bağlantı sağlayan bir Ethernet ağ arayüz kartıdır. |
| Başlıca kullanım alanları nelerdir?M4SENET-100? | SNAP Ethernet I/O üniteleri ile bir I/O arayüzü, FactoryFloor yazılım paketi için bir ana bilgisayar arayüzü ve kontrolörler arasında eşler arası iletişim için kullanılabilir. |
| Kart ağ hızını nasıl yönetiyor? | M4SENET-100ağ hızını otomatik olarak algılar ve optimum performans için yarım veya tam çift yönlü çalışmayı destekler. |
| Kart mevcut ağ kurulumlarıyla uyumlu mu? | Evet, tüm işlemler için TCP/IP'yi kullanır ve özel ekipman gerektirmeden anahtarlamalı, yönlendirilmiş, köprülü veya geniş alan ağları üzerinden çalışmaya olanak tanır. |
