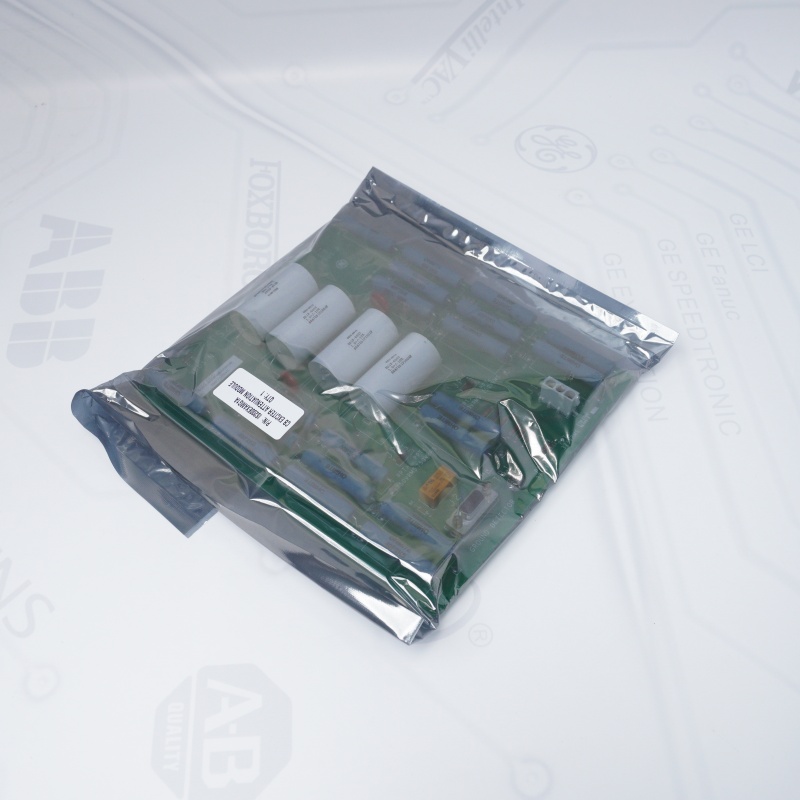

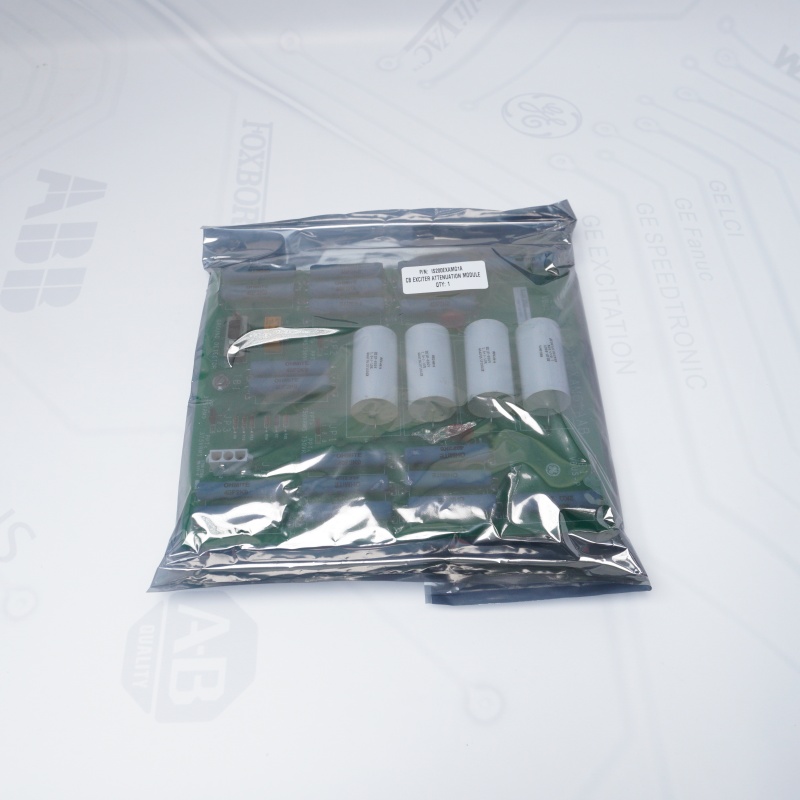

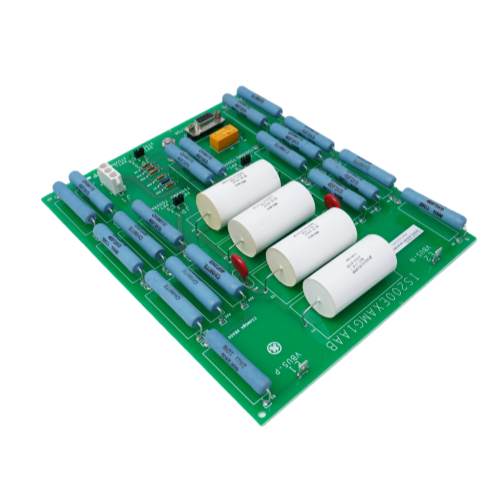

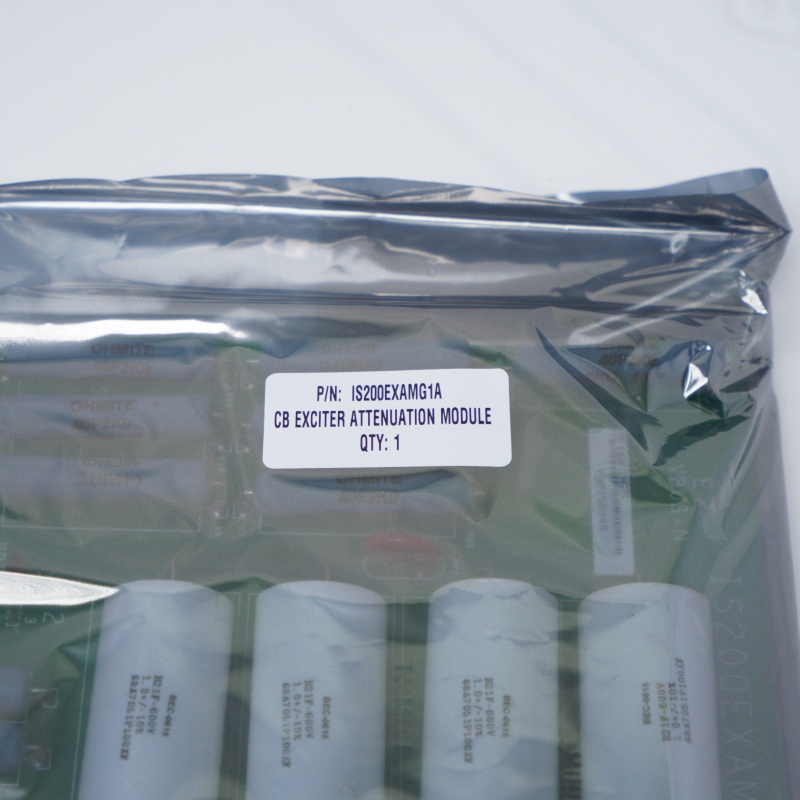

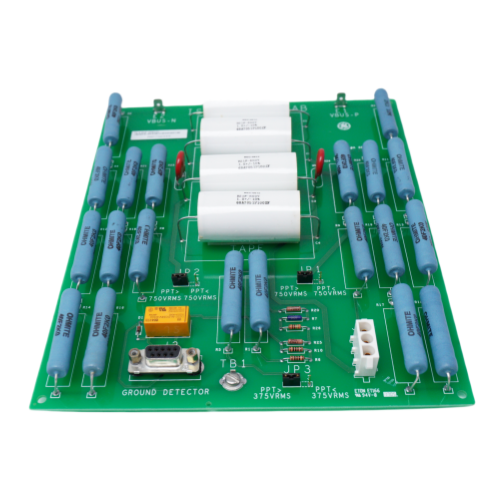

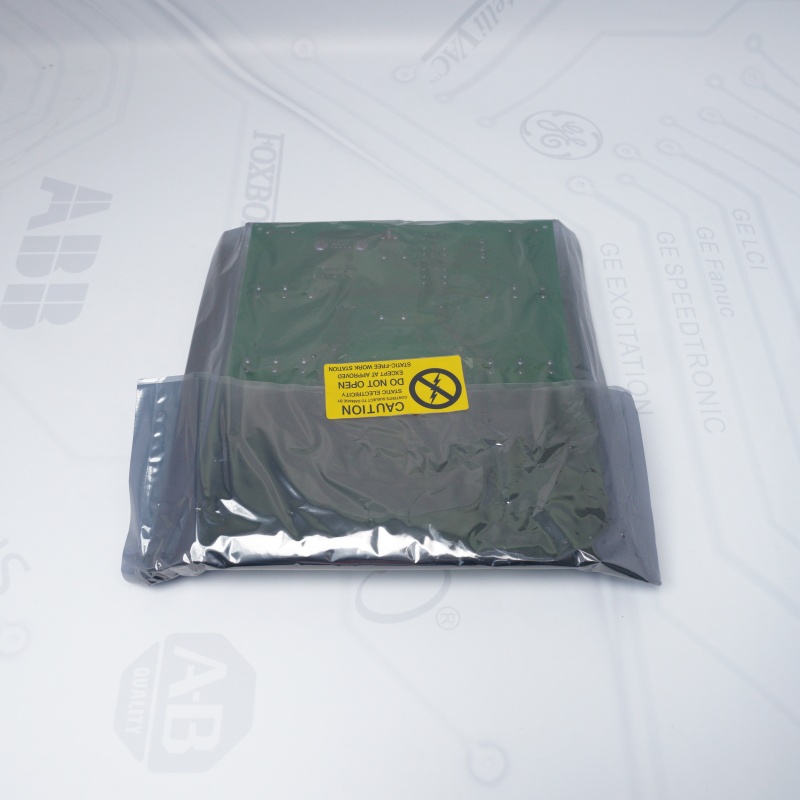

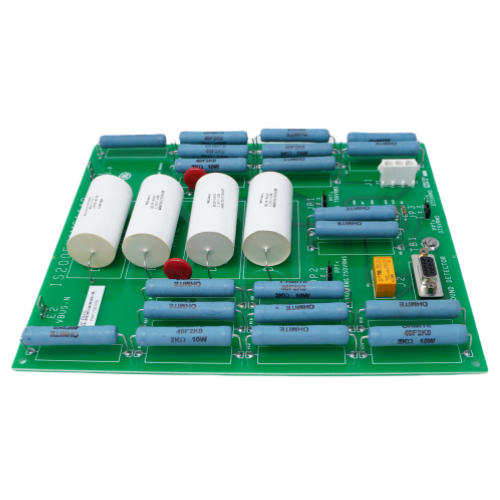

IS200EXAMG1A GE Uyarıcı Zayıflatma Modülü

IS200EXAMG1AGE tarafından Mark VI serisi altında geliştirilen bir Uyarıcı Zayıflatma Modülüdür. EX2100 Uyarım Kontrolü için toprak algılama sistemi, Uyarıcı Zayıflatma Modülü IS200EXAM (EXAM) ile Uyarıcı Toprak Dedektörü Modülü IS200EGDM (EGDM) tarafından sağlanır. EXAM, yardımcı kabinin Yüksek Gerilim Arayüzü (HVI) modülünde yer alır. Köprüden gelen yüksek gerilimi algılayarak ve bunu kullanılabilir bir seviyeye ölçekleyerek saha veri yolunu ve EGDM'yi zayıflatır. Uyarıcı Güç Arka Paneli IS200EPBP, EXAM ve EGDM(ler)i (EPBP) birbirine bağlar. EXAM ve EPBP tek bir 9 pimli kablo ile birbirine bağlanır. EGDM'ler, EPBP'ye 96 pimli bir konektör olan P2 aracılığıyla bağlanır. Simpleks ve üçlü modüler yedekli (TMR) uygulamalar için yalnızca bir EXAM gerekir ve ara bağlantı aynıdır.

Hem Uyarıcı/Regülatör Opsiyon Kartı (EROC) hem de Uyarıcı Toprak Algılama Modülü (EGDM) ile arayüz oluşturur. Arızaları izlemek için zayıflama ve algılama dirençlerini kullanarak saha toprak testini kolaylaştırır. 10 saniye içinde kısa devre koşullarını algılar ve sistem korumasını sağlamak için uyarıcıyı otomatik olarak kapatır. Toprak testlerini etkinleştirmek ve devre dışı bırakmak için 24 V DC bobinle röle kontrolü sağlar. EX2100 Uyarım Kontrol sistemi ve PGDM bağımsız simpleks toprak dedektörü ile uyumludur. Endüstriyel ortamlarda güvenli çalışma için güvenilir arıza tespiti. Toprak tespiti işlevselliği için Dijital Sinyal İşlemci Kontrol Kartları (DSPX) ile entegrasyon sunar.

EX2100 Uyarım Kontrol Sistemi: Her iki arayüz deUyarıcı/Regülatör Opsiyon Kartı (EROC)VeUyarıcı Zemin Algılama Modülü (EGDM), modele bağlı olarak.PGDM Bağımsız Simpleks Zemin Dedektörü: Arayüz kartlarıyla çalışırBGTBVeÇok büyükve bir işlemci kartıBPPBBenzer işlevsellik için.Dijital Sinyal İşlemci Kontrol Kartı (DSPX): EX2100'deki yer algılama sistemi için hesaplama gücü sağlar.Röle Entegrasyonu: Röle aktivasyonu ile uyumlu, topraklama test işlemlerinin kontrolü için 24 V DC bobin ile.
