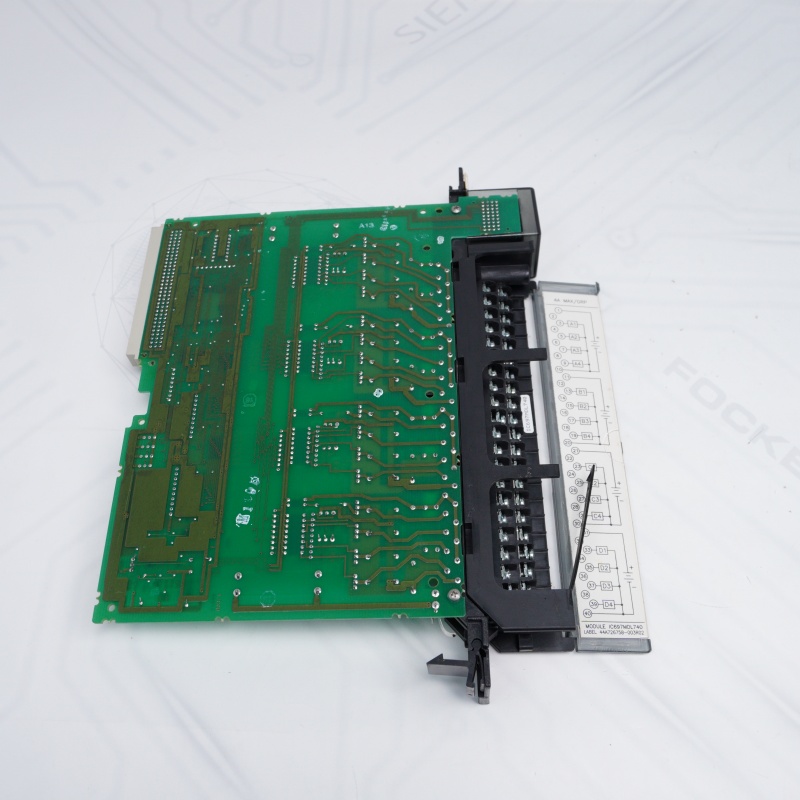

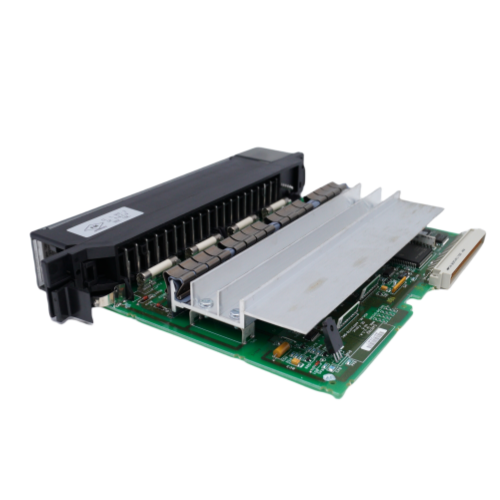

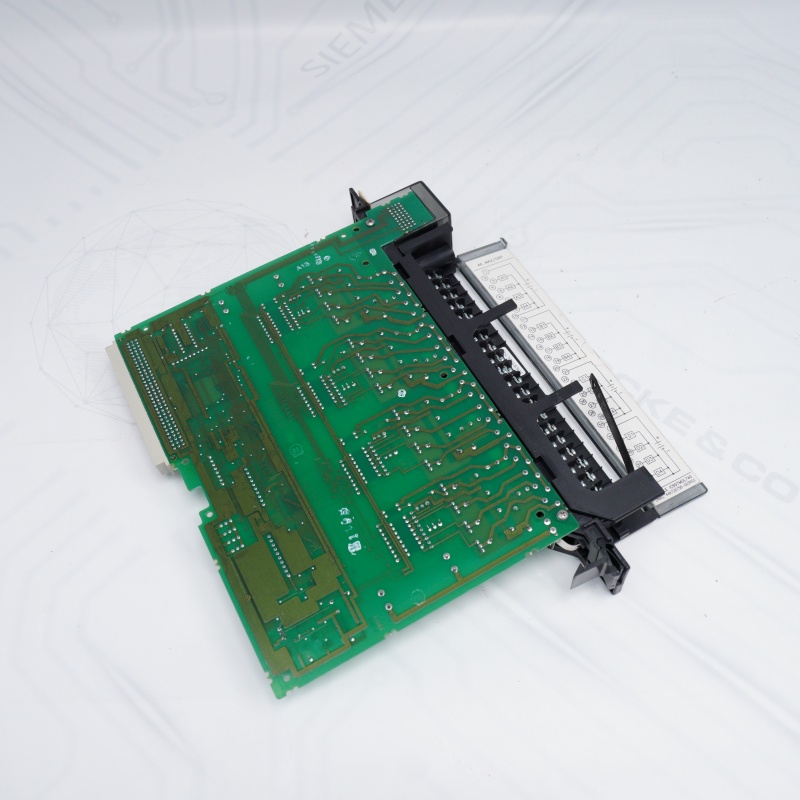

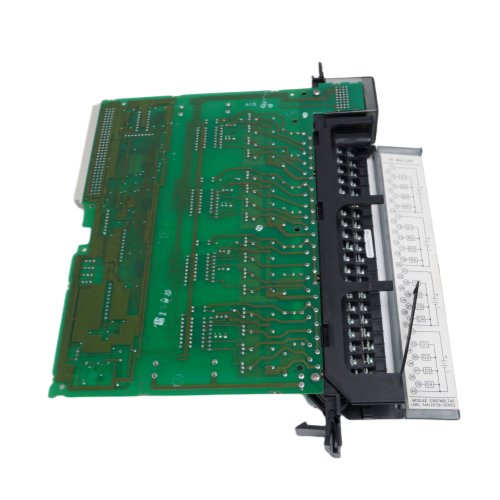

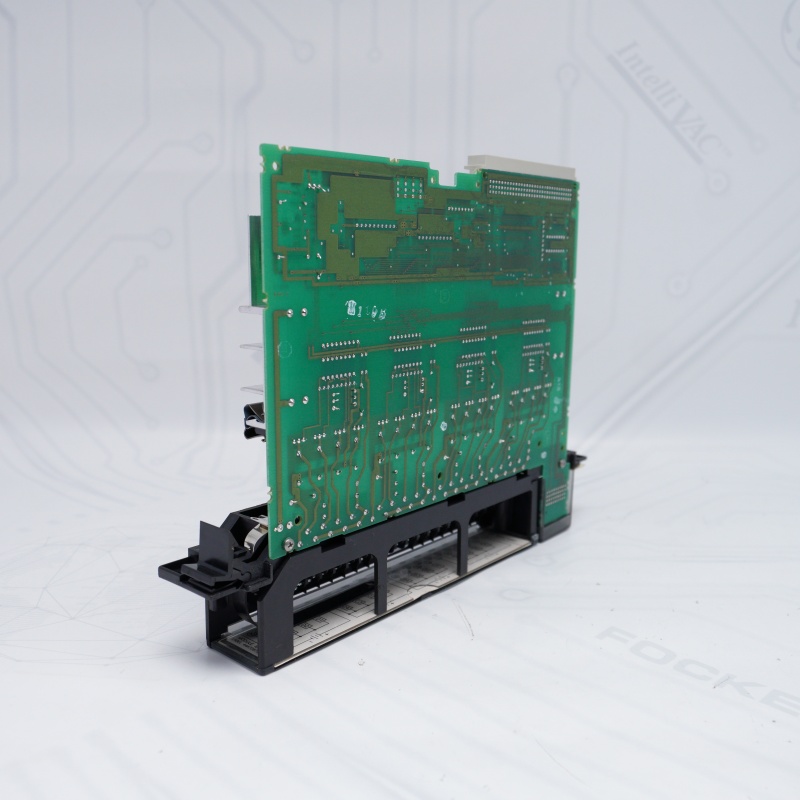

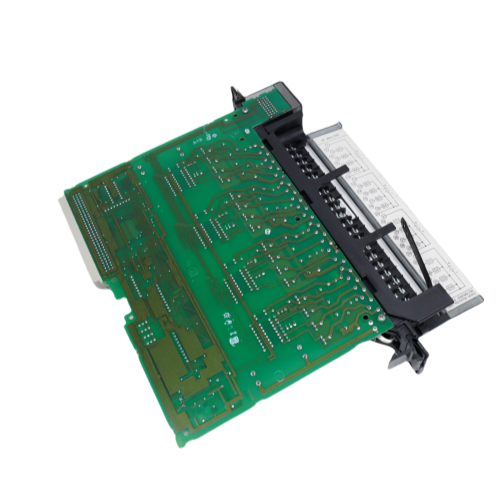

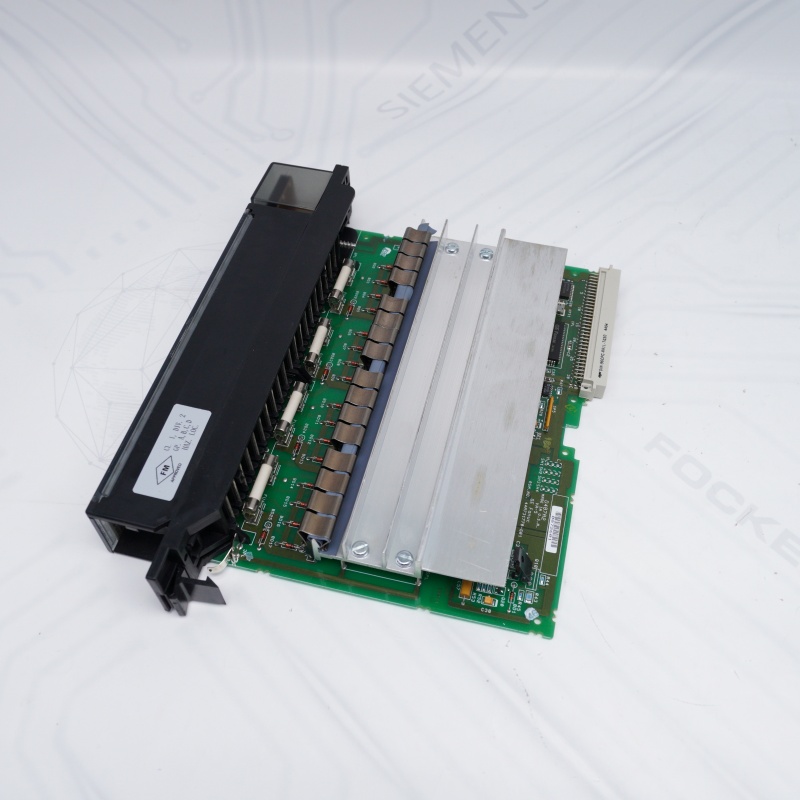

IC697MDL740 GE Çıkış Modülü

GE Fanuc IC697MDL740, motor marş motorları, solenoidler ve göstergeler gibi cihazlara güç sağlamak için kullanılabilen ayrı bir çıkış modülüdür. Bu yükler, dört noktadan oluşan kümeler halinde gruplandırılmış modülün 16 çıkış noktasından birine bağlanabilir. Bu noktaların her birine sağlanan çıkış, uzun vadeli akımın her noktası için 2 amper oranında 24/48 Volt doğru akımdır. Ancak IC697MDL740'ın giriş dalgalanma iletim kapasitesi 2 amperden daha önemlidir. Çıkış noktası kümelerinin her birinin ortak bir 10 amperlik sigortası vardır.

16 Ayrık Çıkış:Her nokta 24/48VDC'de 2A sürekli akım sağlar ve motor marş motorları, solenoidler ve göstergeler gibi cihazları çalıştırmak için idealdir.Dalgalanma İletimi: 2A'dan daha yüksek dalgalanma iletim kapasitesini destekler ve yüksek akım yükselme koşullarında dayanıklılığı garanti eder.LED Göstergeleri:Her çıkış ve sigorta için görsel durum geri bildirimi sağlayarak sorun giderme ve izlemeyi kolaylaştırır.DIP veya Jumper Gerekmez: Yapılandırma, SNP veya Ethernet TCP/IP üzerinden Windows veya MS-DOS yazılımıyla yapılır, bu da kurulumu basitleştirir.Ortak Sigorta Koruması:Dört çıkışlı her küme, ek güvenlik ve güvenilirlik için 10A'lik bir sigortayı paylaşır.

24/48 Volt DC 2 Amp Çıkış Modülü, her biri dört noktadan oluşan dört izole grupta 16 çıkış noktası sağlar. Bu, her dört nokta grubunun AC beslemesinin farklı fazlarında kullanılmasına olanak tanır. Her dört çıkış grubu, 10 amperlik bir sigortayla ayrı ayrı sigortalanır. Modül, çıkışları çok çeşitli endüktif ve akkor yükler için uygun hale getiren yüksek derecede ani akım kapasitesi sağlar. Bu çıkışlar çoğu boyut-4 kontaktörünü alacaktır. Modülün üst kısmındaki LED göstergeleri, devrenin mantık tarafındaki her noktanın AÇIK/KAPALI durumunu sağlar.
