LED Göstergeleri (LED'ler)
| NEDEN OLMUŞ | LED Durumu | Çalışma Durumu |
TAMAM | Yeşil Üzerine | PLC güç-açma teşhisini geçti ve düzgün çalışıyor |
| Kapalı | Güç verilmiyor veya PLC'de sorun var. | |
| Yanıp sönüyor; Diğer tüm LED'ler kapalı | PLC STOP/Halt durumunda; olası watchdog zamanlayıcı hatası. Programlayıcı bağlanamıyorsa, gücü kapatıp açın ve hata tablolarına bakın. | |
KOŞMAK | Yeşil Üzerine | PLC RUN modundadır. |
| Kapalı | PLC STOP modunda. | |
| Yanıp sönüyor; Diğer tüm LED'ler kapalı | PLC'nin ölümcül bir hatayla karşılaştığını ve hata kodunun yanıp söndüğünü belirtir. | |
| Arıza | Yeşil Üzerine | PLC STOP/Arızalı modunda: ölümcül bir hata oluştu. |
| Kapalı | Hiçbir ölümcül hata tespit edilmedi. |
Daha fazla ayrıntı istiyorsanız, lütfen çekinmeden benimle iletişime geçin. E-posta:satış@yedekmerkezi.com
Donanım Kurulumu
| İlk Kontroller |
| Ekipmanınızı teslim aldığınızda, tüm nakliye konteynerlerini hasar açısından dikkatlice inceleyin. Sistemin herhangi bir parçası hasarlıysa, taşıyıcıyı derhal bilgilendirin. Hasarlı nakliye konteyneri, taşıyıcı tarafından incelenmek üzere kanıt olarak saklanmalıdır. |
| Alıcı olarak, sevkiyat sırasında oluşan hasar için taşıyıcıya bir talepte bulunmak sizin sorumluluğunuzdadır. Ancak, böyle bir eylemin gerekli olması halinde GE Automation & Controls sizinle tam olarak işbirliği yapacaktır. |
| Ekipmanı paketinden çıkardıktan sonra tüm seri numaralarını kaydedin. Garanti süresi boyunca Müşteri Hizmetleri ile iletişime geçmeniz gerekirse seri numaraları gereklidir. Sistemin herhangi bir parçasını taşımak veya göndermek gerekirse tüm nakliye konteynerleri ve tüm paketleme malzemeleri saklanmalıdır. |
| Sistemin tüm bileşenlerinin teslim alındığını ve siparişinizle uyumlu olduğunu doğrulayın. Teslim alınan sistem siparişinizle uyumlu değilse Müşteri Hizmetleri ile iletişime geçin. |
| Isıl Gereksinimler: |
| CPE100'ü monte ederken, ünitenin sol ve sağ tarafında en az 50 mm, üst ve alt taraflarında ise en az 100 mm boşluk bırakın. |
CPE100'ü bir Panele monte etme talimatları
Panel montaj plakasını arka tarafa takınCPE100adaptörle birlikte verilen dört adet M3 vidayı kullanarak.
Panel montaj adaptörünün tırnaklarını dört vidayla panelin uygun yerine sabitleyin. Her panel montaj tırnağı için kullanılan vida boyutu M5'i geçmemelidir.
Topraklama
Uygun topraklamaCPE100Aşağıdaki şekilde gösterildiği gibi sağlanan topraklama terminalini kullanmak esastır. Topraklama terminalini bağlamak için pabuçlu 16-22 AWG örgülü bir tel kullanınCPE100'den DIN Rayına.

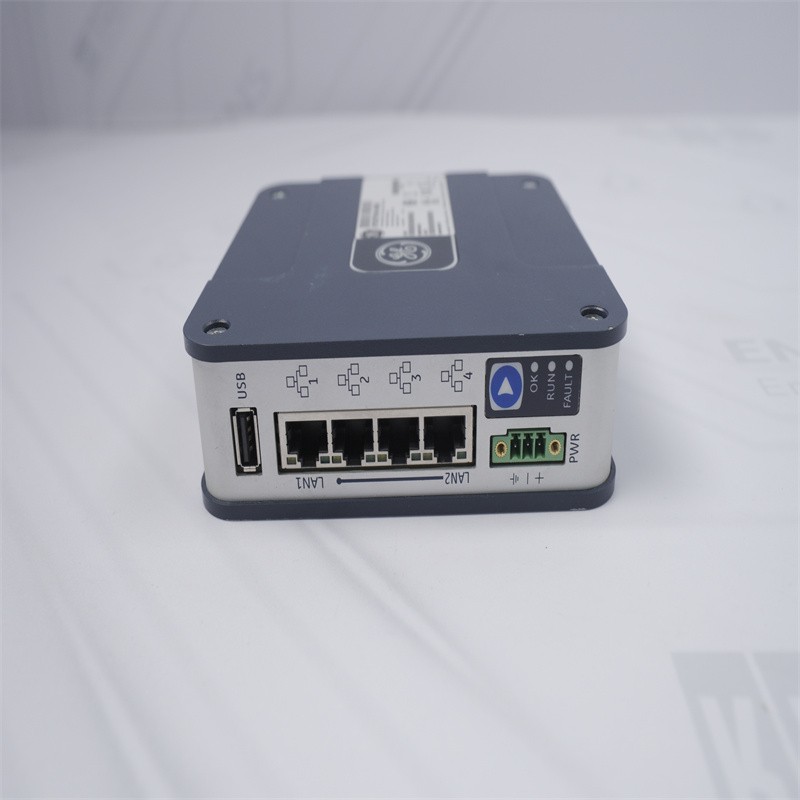

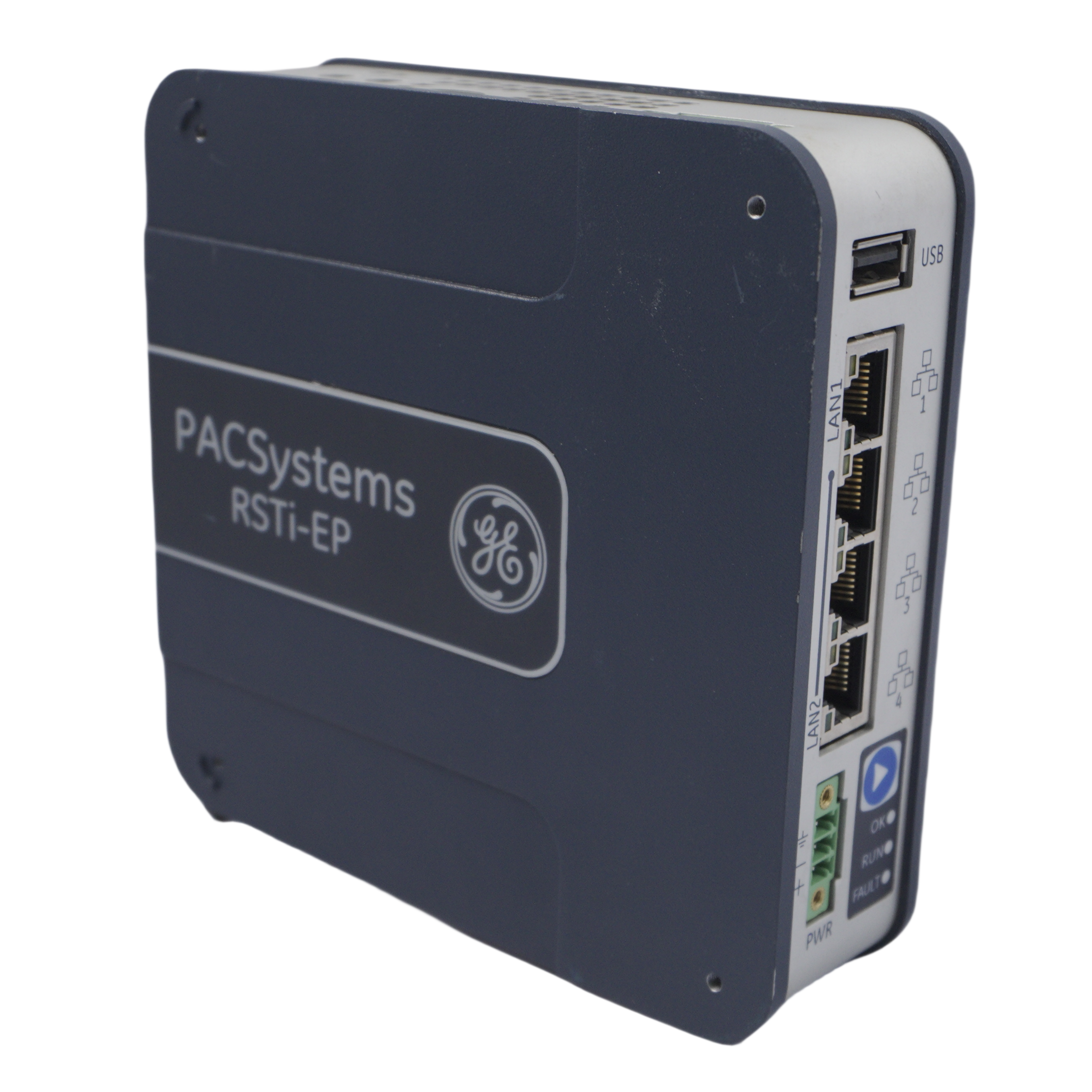

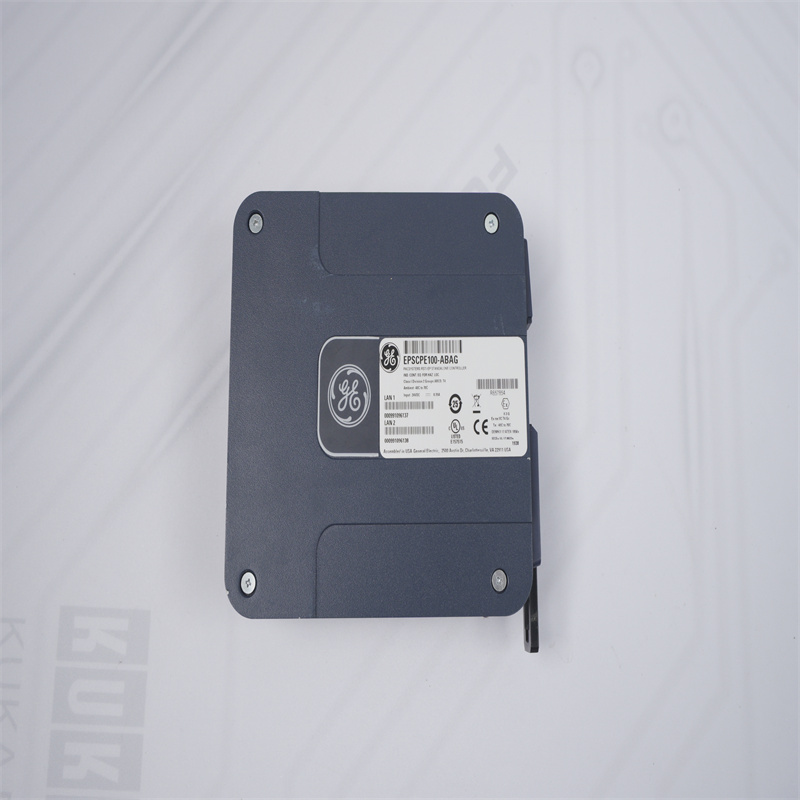

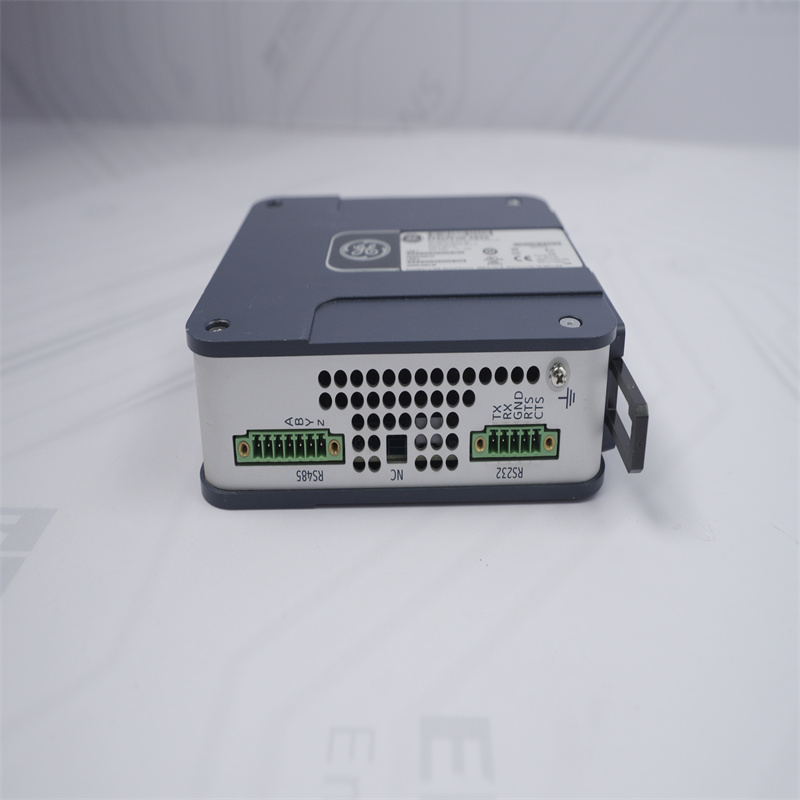

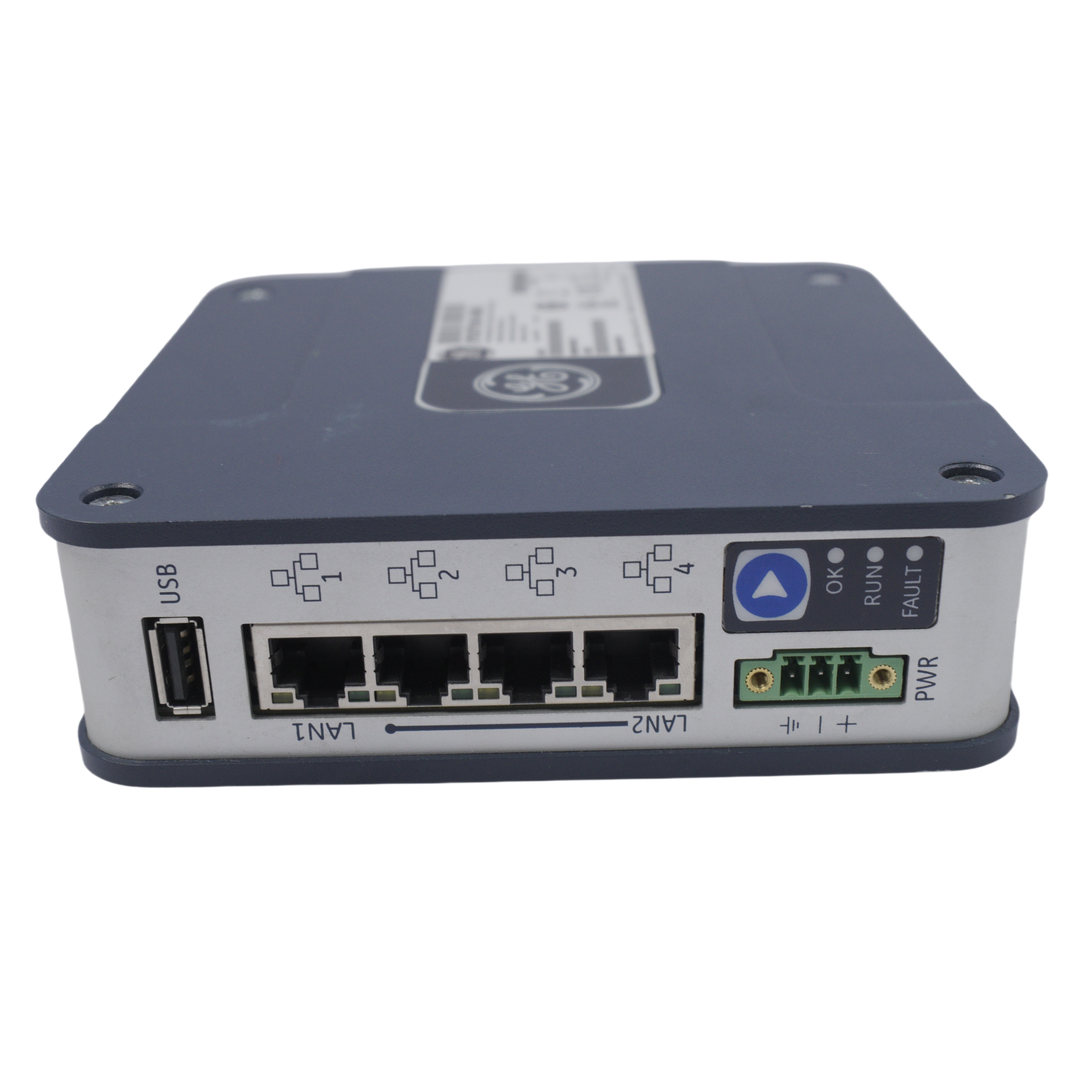

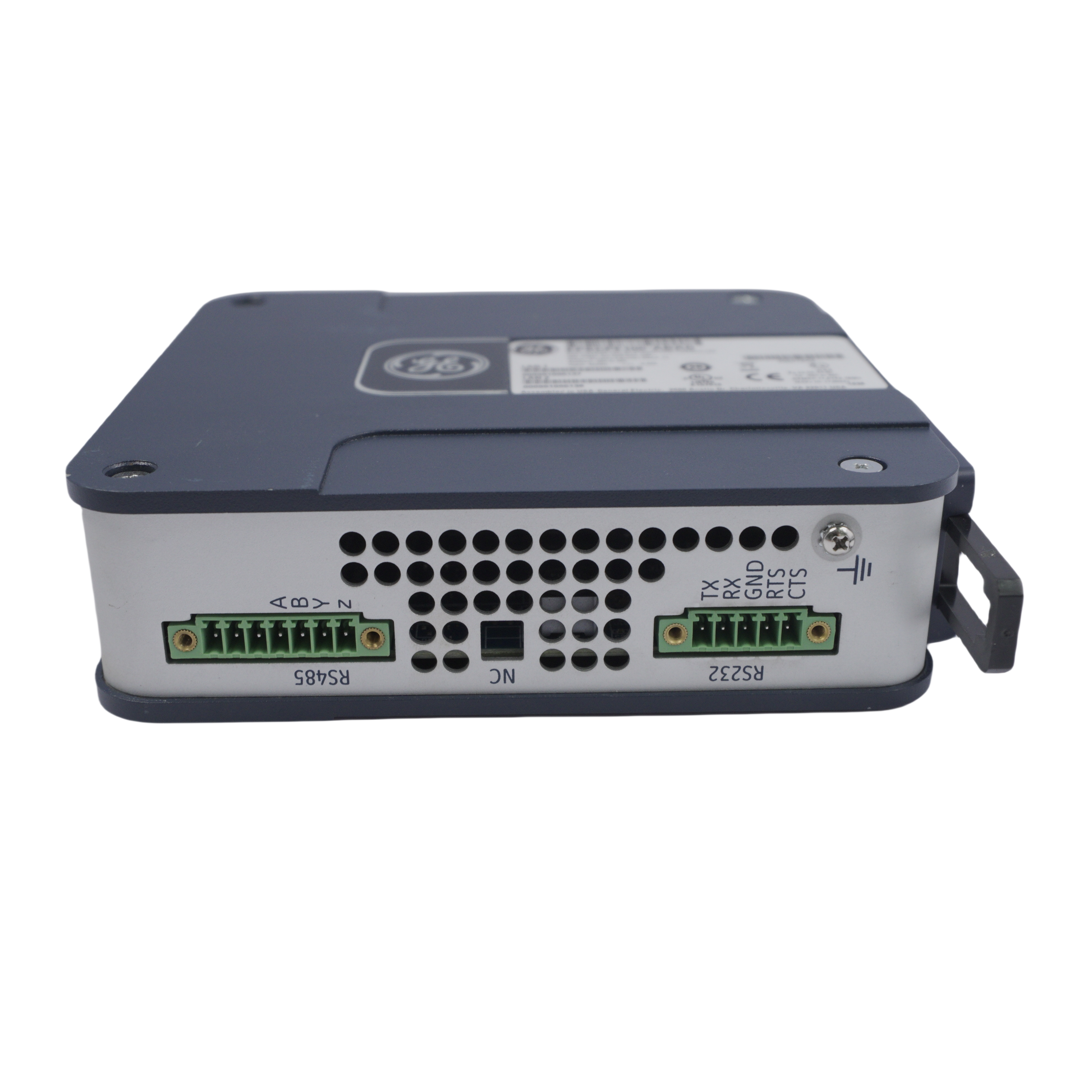

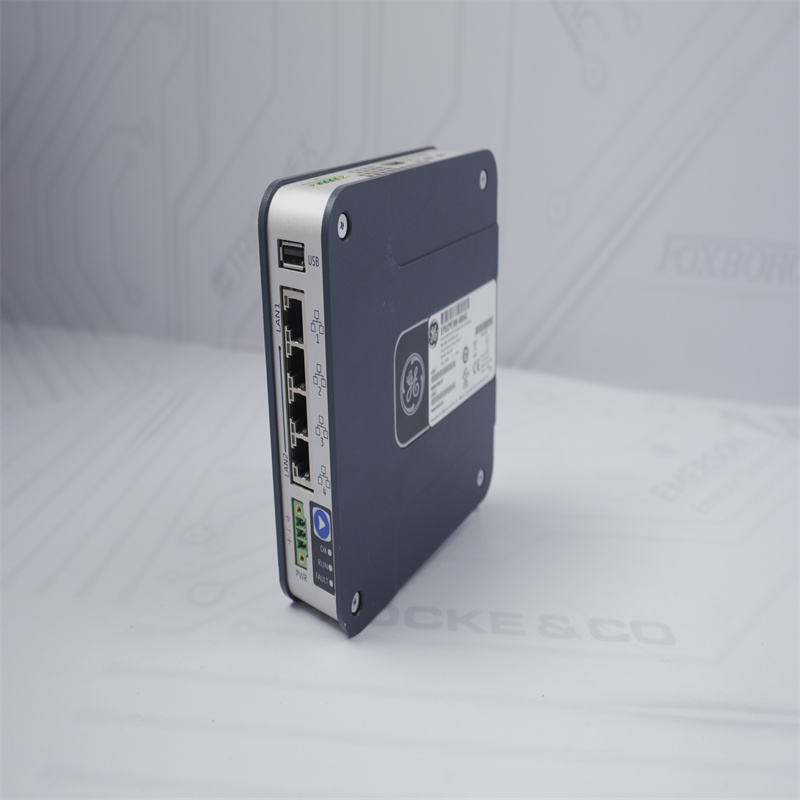

Ürün Fotoğrafları
