Ürün Özellikleri
| Numaraları yazın | FS-TSAI-1620m | HONEYWELL FC-TSAI-1620M |
| Giriş kanalı sayısı | 16 (ortak 0 V ile 8'li 2 grup) | FC-TSAI-1620M |
| Giriş akımı | 0-25mA | HONEYWELL Analog Giriş Modülü |
| Giriş direnci | 250 Ω (± %1) | TSAI-1620M |
| Çıkış direnci | 270 Ω (± %5) | HONEYWELL TSAI-1620M |
| Modül boyutları | 210 × 70 × 60 mm (U × G × Y) | FC-TSAI-1620M |
| Çıkış voltajı | 0-4V DC | HONEYWELL TSAI-1620M |

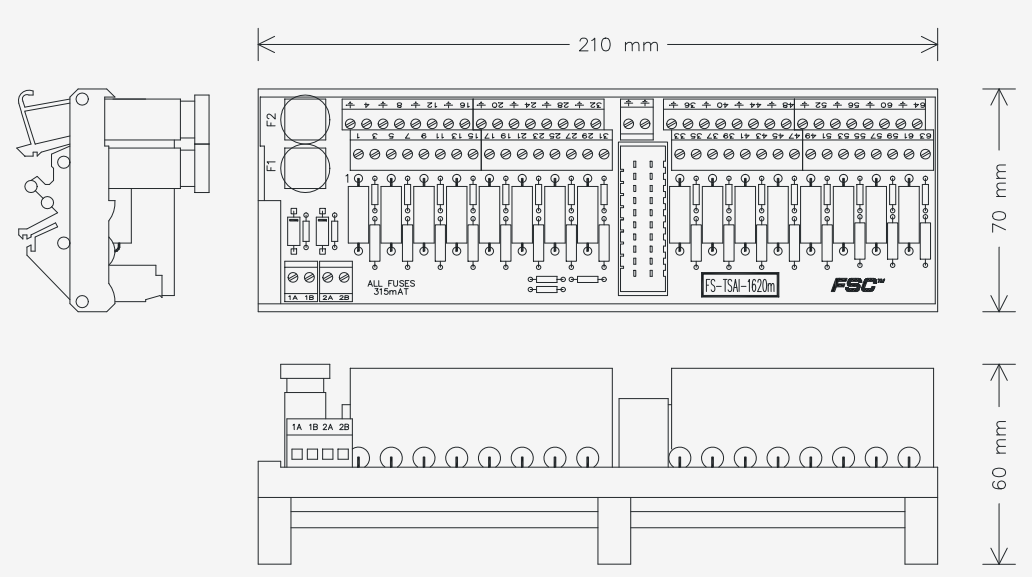

Ürün Mekanik düzeni ve Açıklaması
Güvenli 0-20 mA ve 4-20 mA analog giriş FTA (16 kanal)
Saha sonlandırma montaj modülüTSAI-1620msaha bileşenleri (sensörler gibi) ile Güvenlik Yöneticisi'ndeki güvenli yüksek yoğunluklu analog giriş modülü SAI-1620m arasındaki arayüzdür. Sınıf I, Bölüm 2 Tehlikeli Konumlardan gelen sinyallerin arayüzlenmesi için kullanılabilir.TSAI-1620m modülühem güvenlikle ilgili hem de güvenlikle ilgili olmayan uygulamalar için kullanılabilen on altı analog giriş kanalına sahiptir. Bu on altı kanal (ortak 0 V ile sekiz kanaldan oluşan iki gruba ayrılmıştır), FTA modülündeki SIC konektörüne takılan bir sistem ara bağlantı kablosu (SICC-0001/Lx) aracılığıyla bağlanır. FTA modülü, standart DIN EN rayları için evrensel bir geçmeli donanıma ve güç kaynağı, toprak ve saha kablolarının bağlantısı için vidalı terminallere sahiptir.
FC-TSAI-1620MHONEYWELLAnalog Giriş Modülü.Honeywell FC-TSAI-1620M.Honeywell TSAI-1620M.
Ürün Diğer Detaylar
Ana işlevler: 0(4)-20 mA DC alan sinyallerinin güvenli yüksek yoğunluklu analog giriş modülü SAI-1620m'nin sinyal seviyelerine doğrudan doğrusal dönüşümü. Tehlikeli Alan Sınıf I Bölüm 2'ye uygun olarak voltaj-akım sınırlamasıyla her vericiye güç kaynağı dağıtımı. FTA modülüne bağlı harici gücün izlenmesinin etkinleştirilmesi. Doğrusal doğrudan dönüşüm: Her kanalın giriş devresi, giriş akımını (0-20 mA) yüksek yoğunluklu analog giriş modülü SAI-1620m için giriş voltajına dönüştüren yüksek hassasiyetli bir dirençten oluşur. Analog vericiye güç bir seri direnç aracılığıyla sağlanır. Her analog sinyalin saha kablo ekranı için kendi terminali vardır. Aşağıdaki şekil bir vericinin (aktif ve pasif) bağlanmasına ilişkin şematik diyagramı göstermektedir. |
Daha fazla ayrıntı istiyorsanız lütfen çekinmeden benimle iletişime geçin.E-posta:sales@sparecenter.com

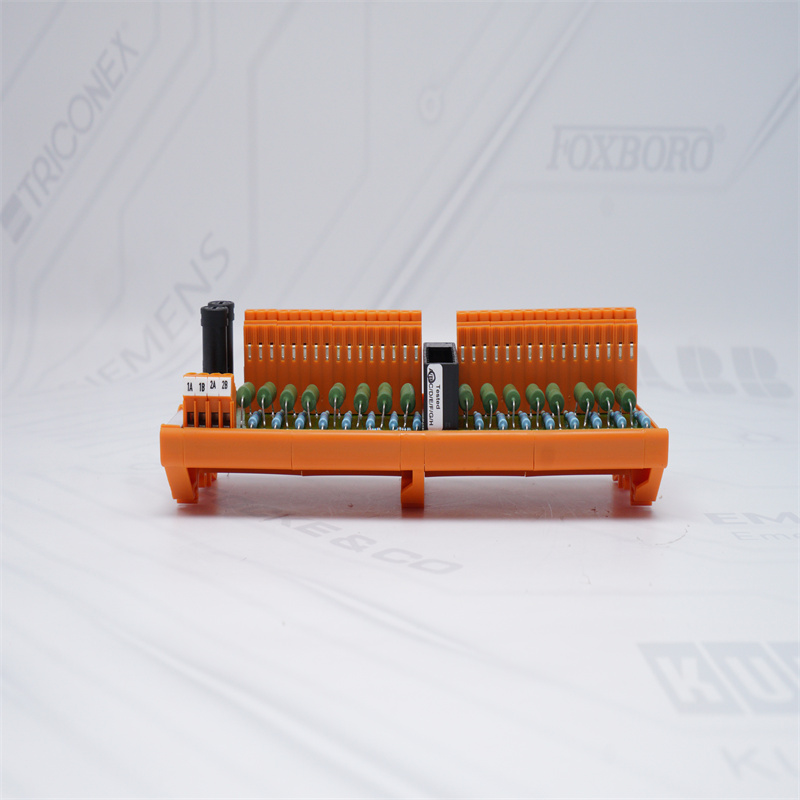

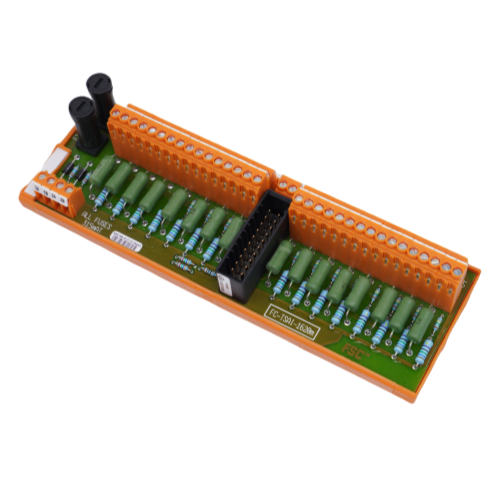

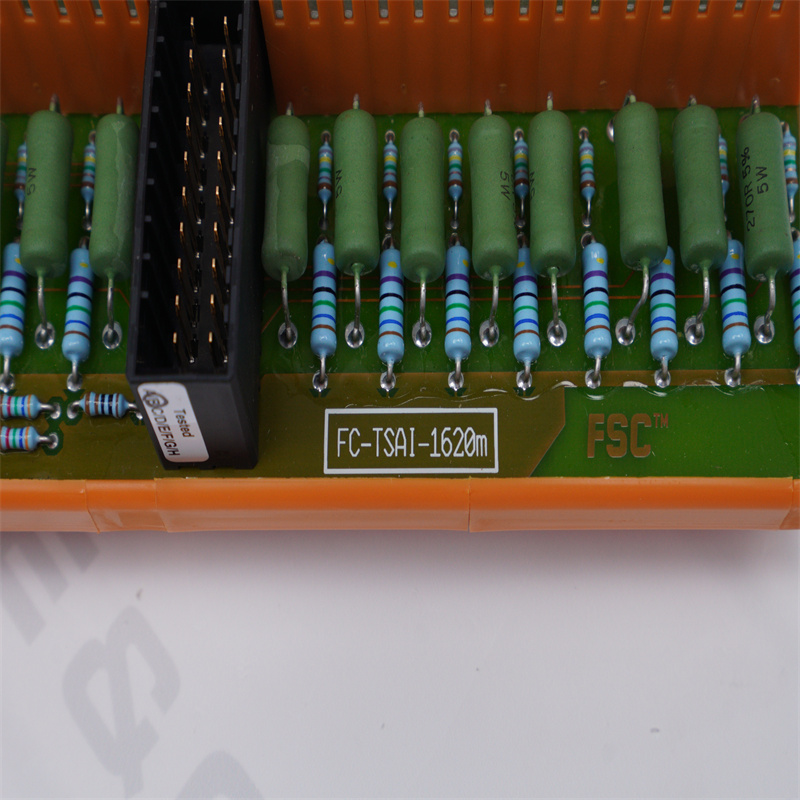

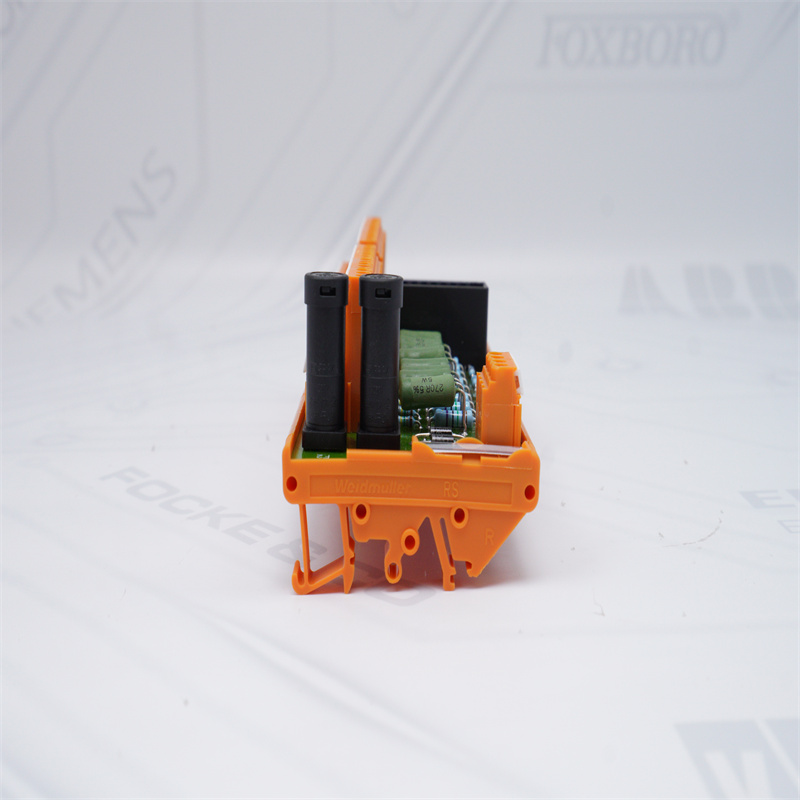

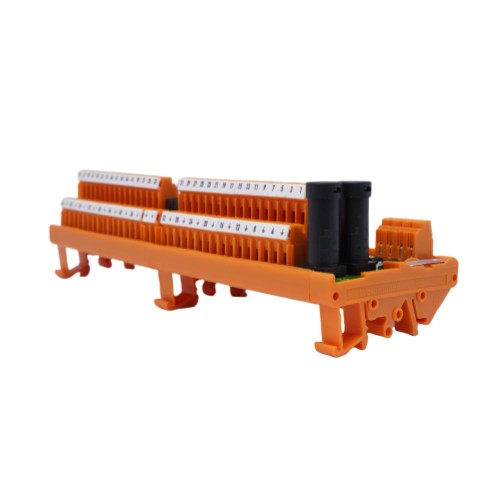

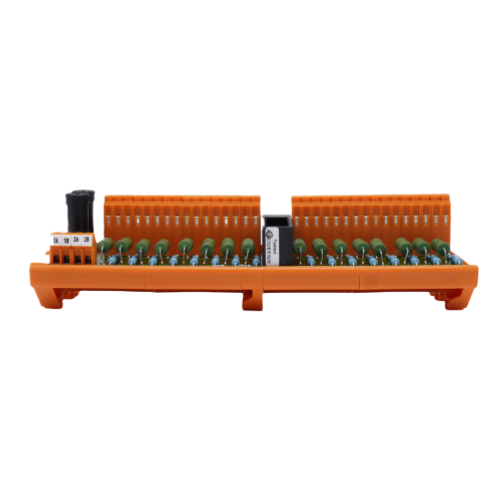

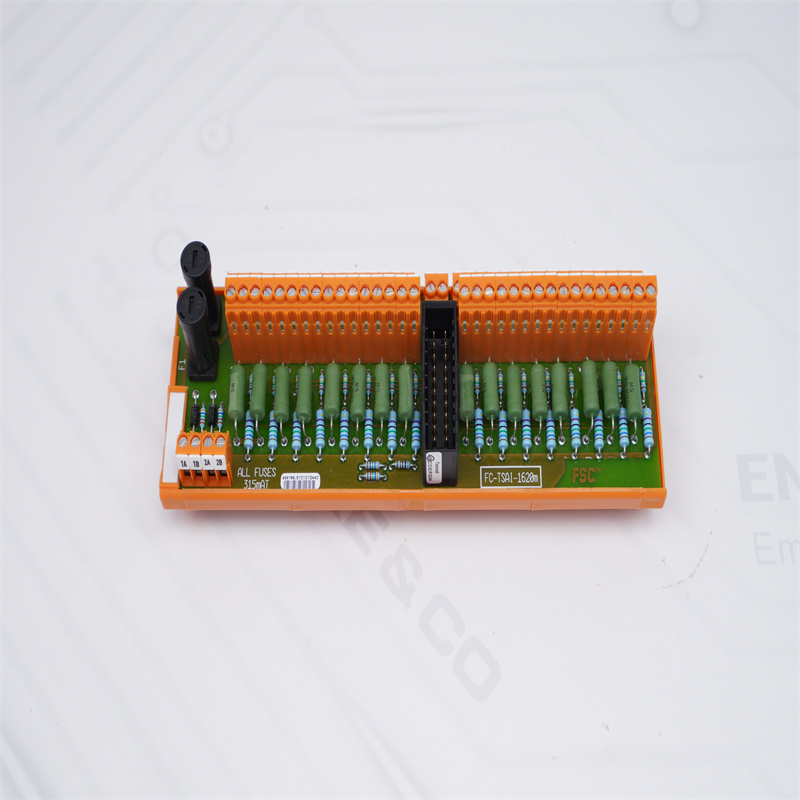

Ürün Fotoğrafları
