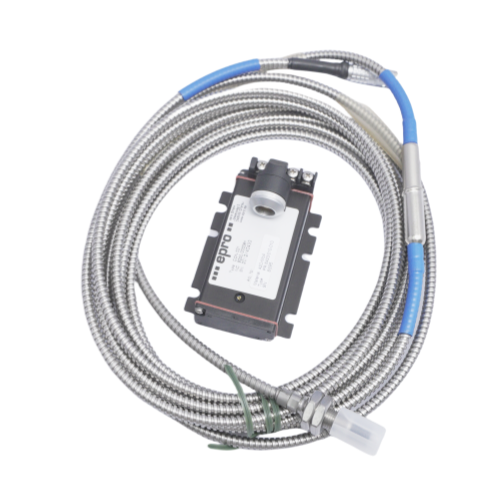

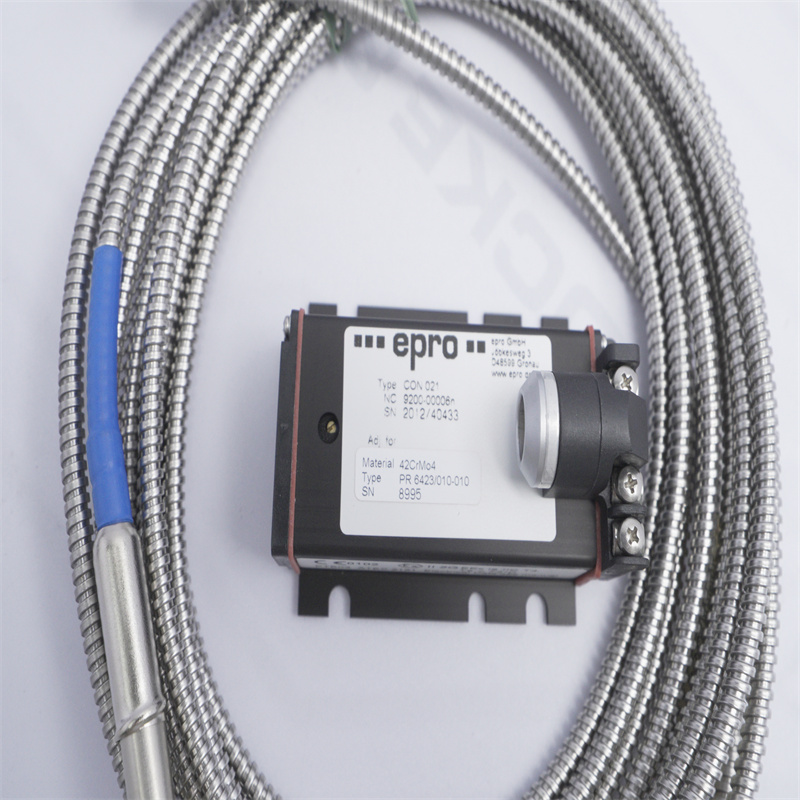

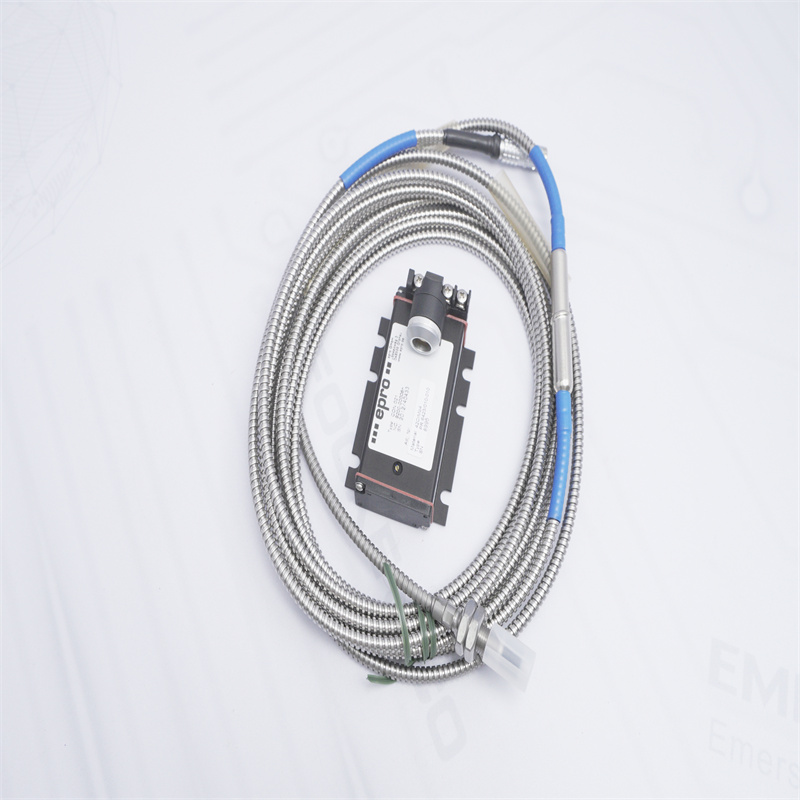

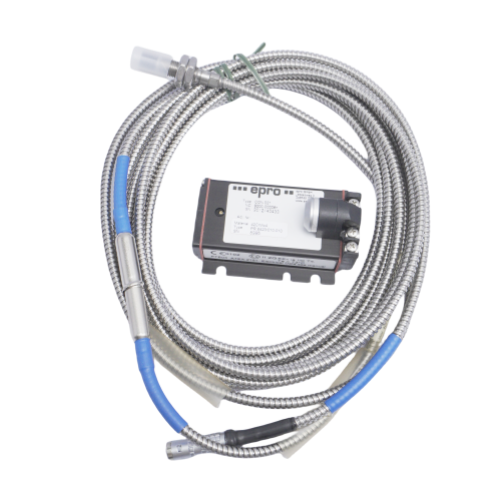

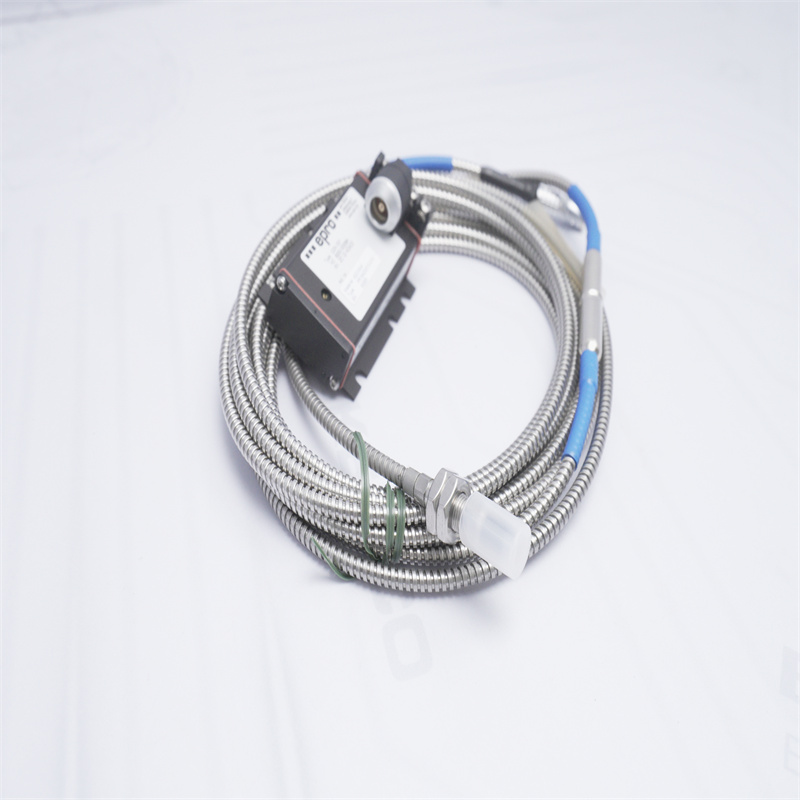

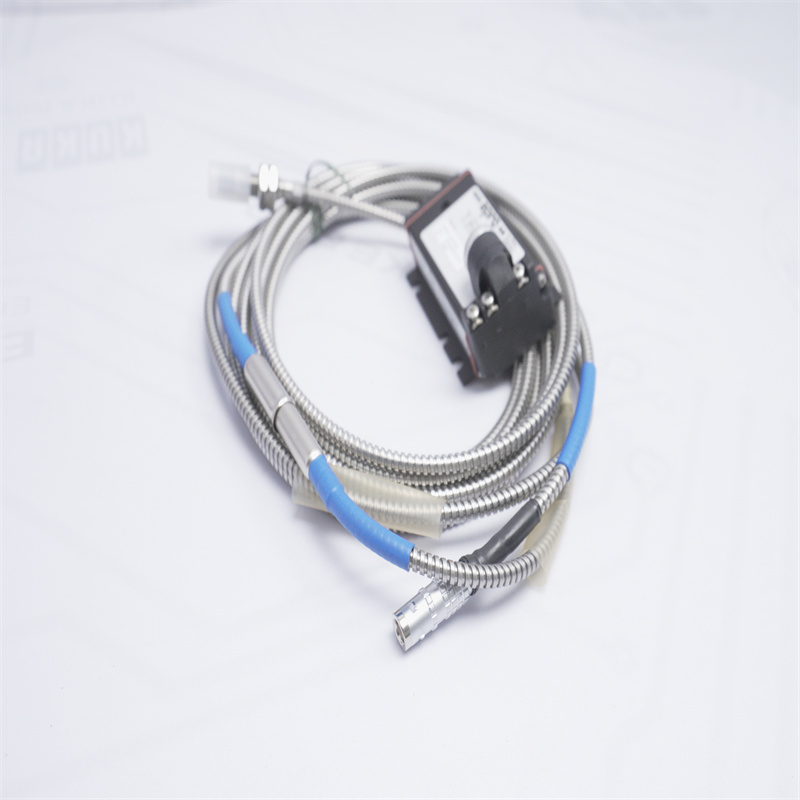

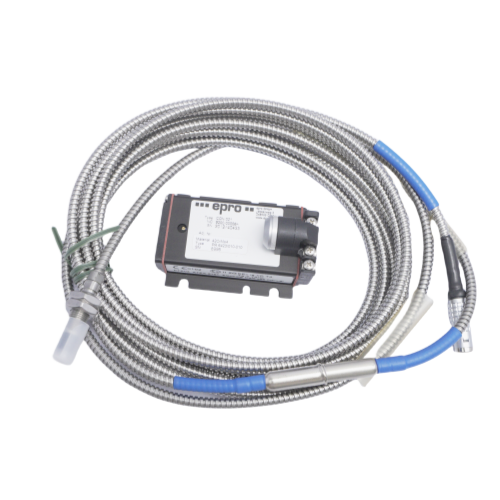

EMERSON CON021 PR6423 010-010 Girdap Akımı Sensörü,Düşük fiyat EMERSON CON021 PR6423 010-010 Girdap Akımı Sensörü Satın Alma

Teknik Özellikler Sayfası

Teknik Veriler
Ölçüm aralığı	Statik: ±1,0 mm (0,04 inç) Dinamik: 0 ila 500μm (0 ila 20 mil) 50 ila 500μm (2 ila 20 mil) için en uygunudur
Hassasiyet	8 V/mm
Hedef	Elektriksel olarak iletken çelik Silindirik şaft Hedef yüzey ise ölçüm bileziklerinde çapı 25 mm'den (0,98 inç) küçükse, hata %1 veya daha fazla olabilir. Hedef yüzey olduğunda ihmal edilebilir hata çapı 25 mm'den (0,98 inç) büyük. Şaftın çevresel hızı: 0 ila 2500 m/s Şaft çapı > 25 mm (0,98 inç) Nominal boşluk (ölçüm aralığının merkezi): 1,5 mm (0,06 inç)
Kalibrasyondan sonra ölçüm hatası	< ±%1 doğrusallık hatası
Sıcaklık hatası	Sıfır noktası: 200 mV / 100˚ K Hassasiyet: < %2 / 100˚ K
Uzun vadeli sürüklenme	maksimum %0,3
Besleme voltajının etkisi	< 20mV/V
Çalışma sıcaklığı aralığı	-35 ila 180˚ C (-31 ila 356˚ F) (kısa vadeli, 5 saate kadar, 200˚ C / 392˚ F'ye kadar)
Depolama için sıcaklık aralığı	-40 ila 70˚ C (-40˚ ila 158˚ F)
Sensörün dişi	M10x 1 veya 3/8” – 24 – UNF – 2A
Sensör malzemesi	Paslanmaz çelik
Sensör için basınç sınırı eşit ve kablo	2 çubuk
Titreşim ve şok nominal 25˚ C (77˚ F)'deki değerler	60 Hz'de 5 g
Maksimum kablo sıcaklığı	200°C (392°F)
Kablo uzunluğu	PR 6423/000-000 PR 6423/100-000 PR 6423/010-000 Dönüştürücüde 1 m (3,28 ft) Uzatma kablosunda 3 m (9,84 ft)
Dönüştürücünün bağlantısı dönüştürücüler	CON 011 ve CON 021, Lemo fişi CON 041, vidalı terminaller için küt kesilmiş kablo

Girdap Akımı Deplasman Dönüştürücü Özellikleri

1

PR 6423, sağlam bir yapıya sahip temassız bir girdap akımı dönüştürücüsüdür ve buhar, gaz, kompresör ve hidroturbomakineler, üfleyiciler ve fanlar gibi son derece kritik turbomakine uygulamaları için tasarlanmıştır.

2

Kovanlı yatak makinelerinde şaft, yatak malzemesinden ince bir yağ filmi ile ayrılır. Yağ bir sönümleyici görevi görür ve bu nedenle şaftın titreşimi ve konumu rulman üzerinden rulman kasasına iletilmez.

3

Şaft konumunu ve hareketini izlemenin ideal yöntemi, temassız bir girdap sensörünü yatağın içine veya yatağın içine monte ederek şaft hareketini ve konumunu doğrudan ölçmektir. PR 6423 genellikle makine şaftlarının titreşimini, eksantrikliği, itme kuvvetini (eksenel yer değiştirme), diferansiyel genişlemeyi, valf konumunu ve hava boşluklarını ölçmek için kullanılır.
