Emerson EC3-X33 Özellikleri
| Özellik | Değer | |
| Üretici | Emerson |  |
| Ürün Numarası | EC3-X33 | |
| Ürün Türü | Süperısıtma Kontrolörü | |
| Ağırlık | 1,54 lbs | |
| Güç kaynağı | 24VAC ±%10; 50/60Hz; 1A | |
| Tak-bağla konnektörü | Çıkarılabilir vidalı terminaller kablo boyutu 12-20 AWG | |
| Topraklama | 1/4 inç kürek toprak bağlantısı | |
| Koruma sınıfı | IP20 | |
| ECD-002'ye Bağlantı | RJ45 konnektörlü ECC-Nxx veya CAT5 kablosu | |
| Dijital Girişler | Durdurma/başlatma işlevi için 0/24VAC/DC | |
| NTC girişi | Emerson sıcaklık sensörü ECN-N60 | |
| 4-20 mA Analog giriş | Emerson PT4-07M / PT4-18M / PT4-30M | |
| Güç tüketimi | 25VA maks. EX4 dahil … EX8 |
Emerson EC3-X33 Ayrıntıları
Açıklama
EC3kademeli motor tahrikli elektronik kontrol vanaları ile kararlı aşırı ısı kontrolü için bağımsız bir evrensel aşırı ısı kontrol cihazıdır ve klima, soğutma ve soğutucular, endüstriyel proses soğutma çatıları, ısı pompaları, paket üniteleri, yakın kontroller, soğuk oda, gıda prosesi ve hava kurutucuları gibi endüstriyel uygulamalar için kullanılır.EC3-X33Kontrol ünitesinin kurulumu için ECD-002 ekran tuş takımı ünitesinin kullanılması gerekir.
Temel Özellik
Buharlaşma Basıncı Sınırlaması (MOP):Sistemin bütünlüğünü korumak için maksimum buharlaşma basıncını yönetir.
Aşırı Isınma Alarmları:Gelişmiş güvenlik için düşük ve yüksek aşırı ısınma alarmları sağlar.
Sensör İzleme: Sensörleri ve kabloları izleyerek güvenilir bir çalışma için arızaları tespit eder.
Başlangıç İçin Hazırlık
Tüm Soğutma Devresini Boşaltın:Devam etmeden önce tüm soğutma devresinin boşaltıldığından emin olun.
Uyarı: Emerson Elektrik Kontrol Vanaları EX4 ila EX8 yarı açık konumda teslim edilir. Vana tamamen kapanana kadar sisteme soğutucu akışkan yüklemeyin.
Besleme Voltajını Uygula: Dijital girişi 0V'da tutarken EC3-X33'e 24V besleme voltajı bağlayın. Bu, valfi kapalı konumuna getirecektir.
Daha fazla ayrıntı istiyorsanız, lütfen çekinmeden benimle iletişime geçin.E-posta:satış@yedekmerkezi.com

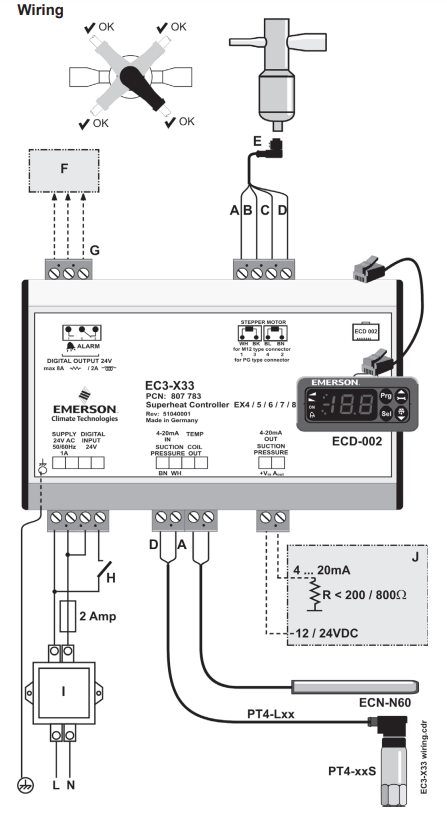

Emerson EC3-X33'ün Grafiği
 |
A: Beyaz tel B: Siyah tel C: Mavi tel D: Kahverengi tel E: EX4/EX5/EX6/EX7/EX8'e bağlantı için EX5-Nxx kablo tertibatını takın F: Uzaktan kumanda paneli, sistem kontrolörü G: Alarm rölesi, kuru kontak. Alarm veya güç kapalıyken röle bobini enerjilendirilmez H: Dijital giriş (0V/açık = Durdurma; 24V/kapalı = Başlatma) I: Transformatör Sınıf II, 24VAC sekonder / 25VA J: Üçüncü taraf denetleyici (EC3'ten gelen analog çıkış sinyalini kullanabilir) |
