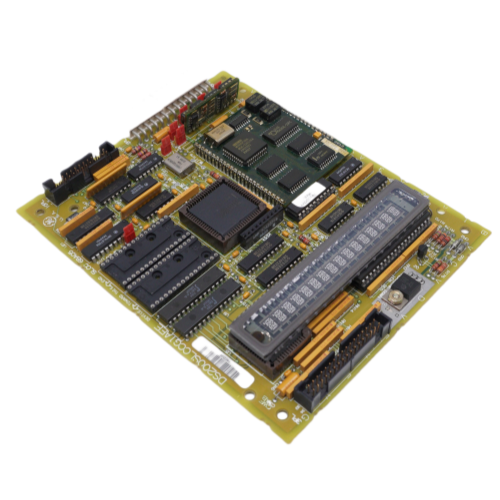

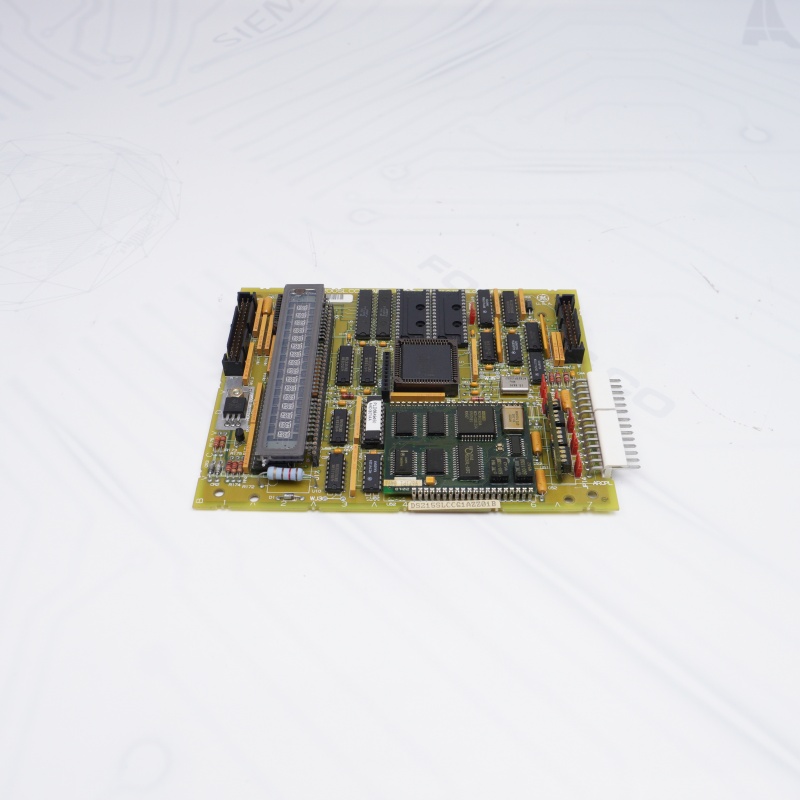

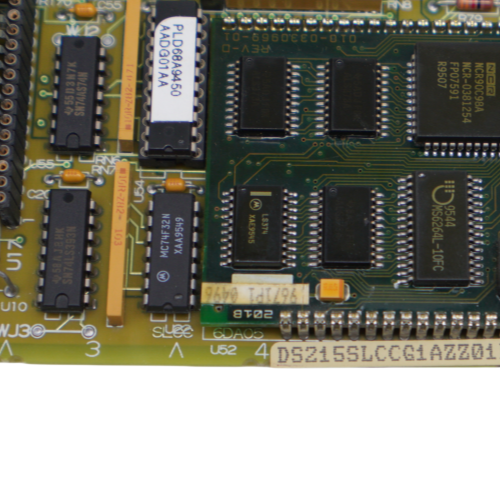

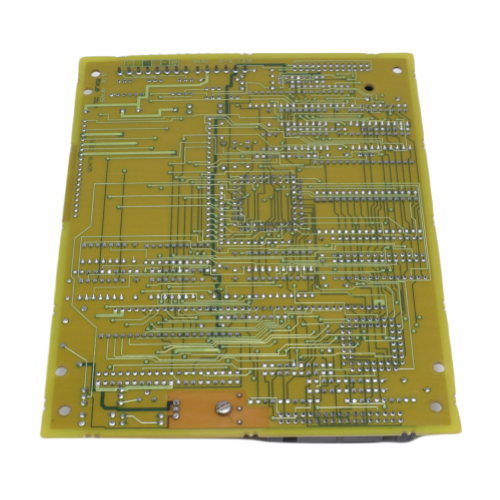

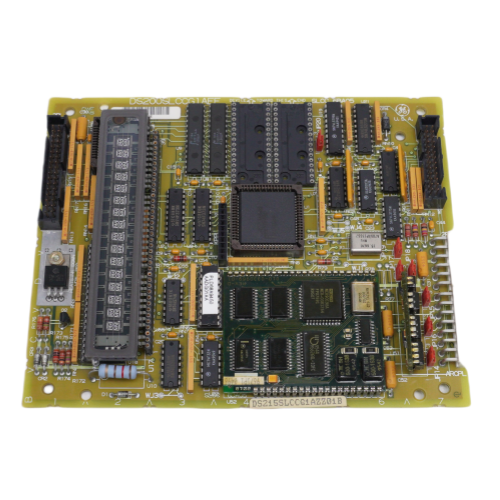

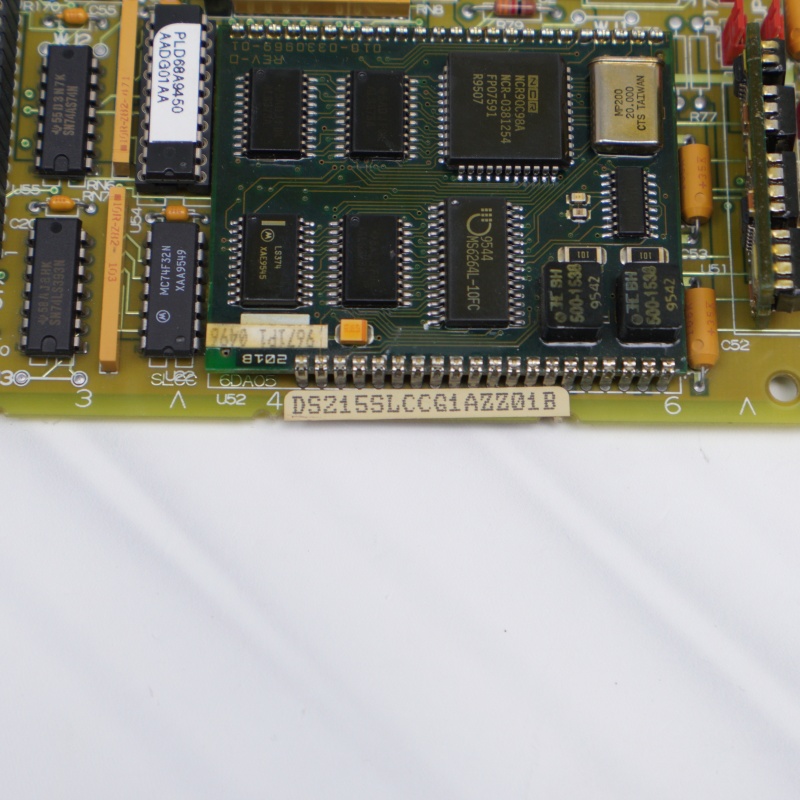

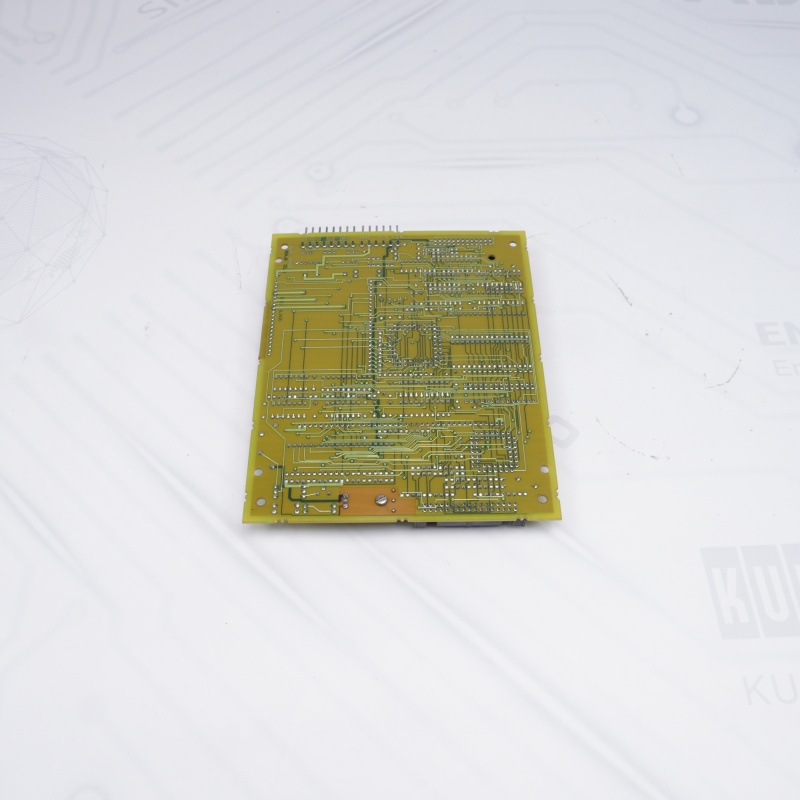

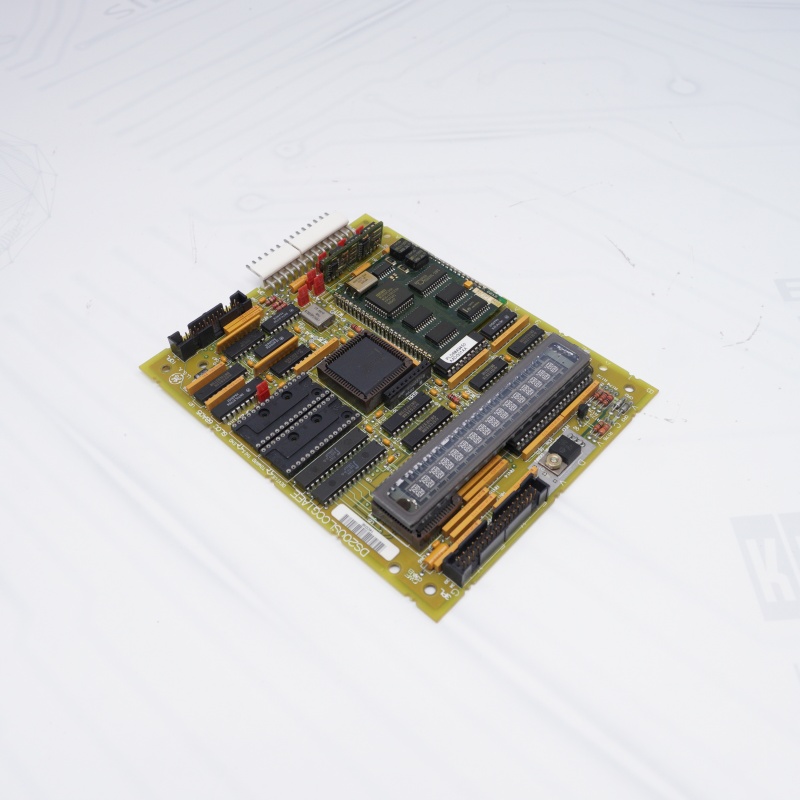

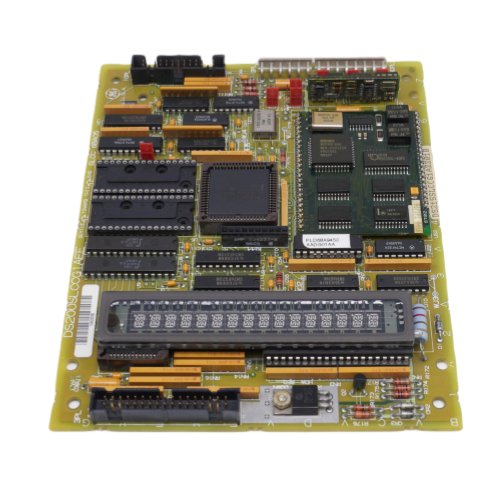

DS215SLCCG1AZZ01B GE LAN İletişim Kartı

Tanım

TheDS215SLCCG1AZZ01Bbir GE'dirVEİletişimlerKartMark V kontrol sistemi içinde. Sürücüler veya uyarıcılarla izole edilmiş ve izole edilmemiş iletişim devreleri içerir. Kart, 16 konumlu alfanümerik bir ekrana bağlanır ve ana mikroişlemcisi olarak bir LAN Kontrol İşlemcisi (U1) entegre eder. İki değiştirilebilir EPROM (U6 ve U7) LCP yazılımını barındırırken, U8 ve U9 LCP'ye özgü bellek sağlar. Sürücü Kontrol İşlemcisi ile iletişim, birden fazla işlemci tarafından eş zamanlı erişime izin veren çift portlu RAM (U5) aracılığıyla gerçekleşir. Kartın üçlü modüler yedekli (TMR) tasarımı, güvenilirliği artırarak işlemci arızaları durumunda türbin kapanmadan sürekli çalışma ve bakım sağlar.

Kurul Bağlantıları

2PL Konnektör: Güç Kaynağı/Arayüz Kartı ve Sürücü Kontrol Kartı gibi bileşenler arasında ±5, 15 ve 24 V dc G/Ç sinyallerini bağlayarak güç ve sinyal alışverişini kolaylaştırır.

3PL Konnektör:Sürücü Kontrol Kartından gelen girişleri SLCC'ye bağlayarak, kontrol fonksiyonları için etkili iletişim ve koordinasyon sağlar.

10PL Konnektör: LAN G/Ç Terminal Kartı ile LAN Kartı arasındaki G/Ç sinyallerini arayüzler, ağ içinde veri alışverişini ve uzaktan izleme yeteneklerini destekler.

Uygulama Verileri

Berg tipi Donanım Atlama Telleri (JP):Bu fiziksel konektörler, cihaz üzerindeki bağlantıları kurmak veya kesmek için manuel ayarlamaya olanak tanır ve kolay tanımlama için standart bir etiketleme sistemi sağlar.

Tel Atlama Telleri (WJ):Bu fiziksel kablolar, belirli noktalar arasında bağlantılar oluşturarak cihazın devrelerinin yapılandırılmasında esneklik sunar ve çeşitli uygulamalar için uygun işlevselliği garanti eder.
