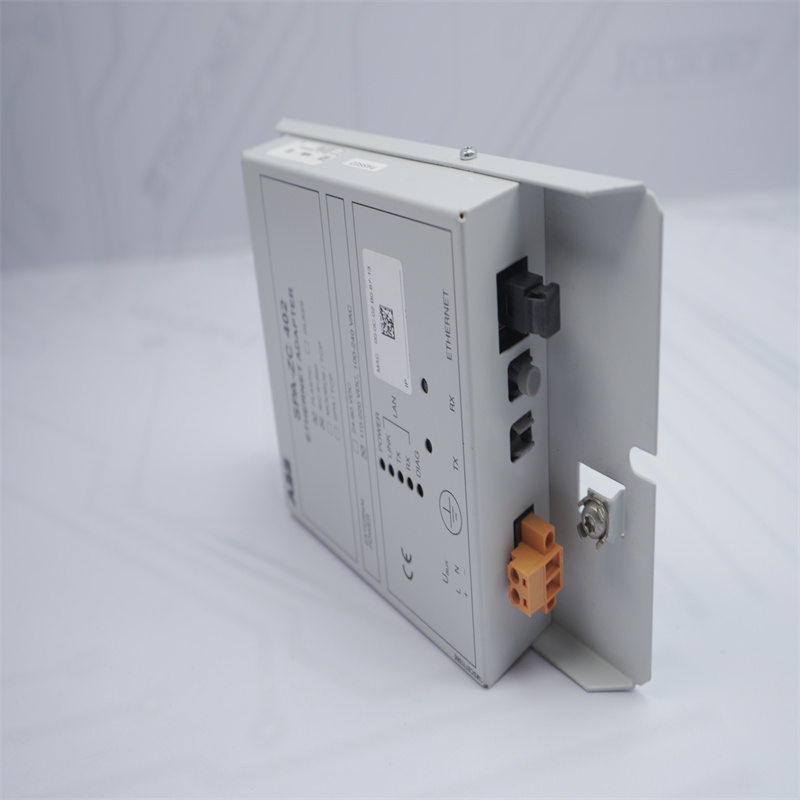

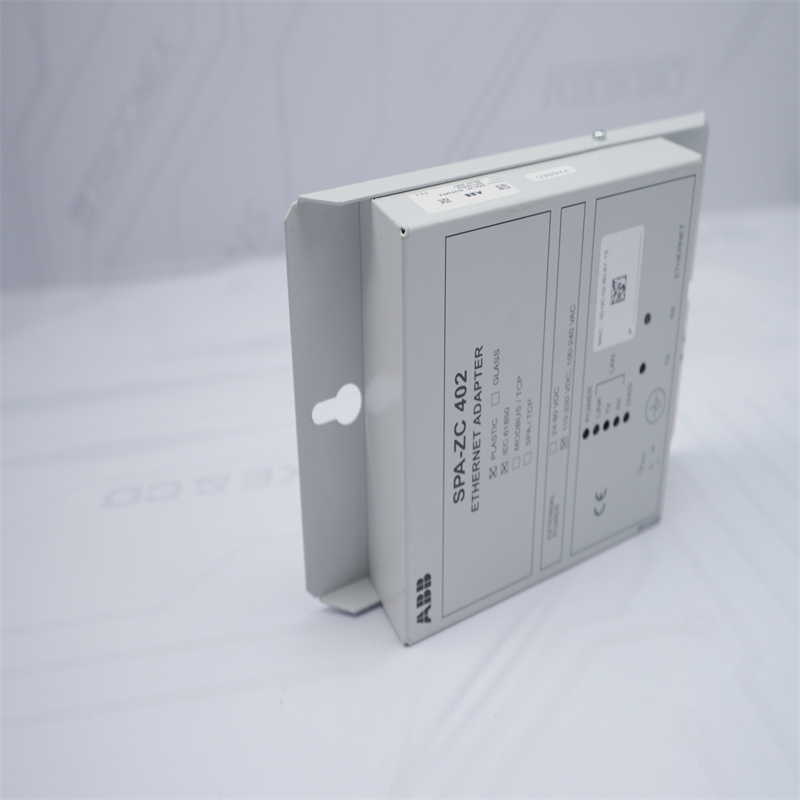

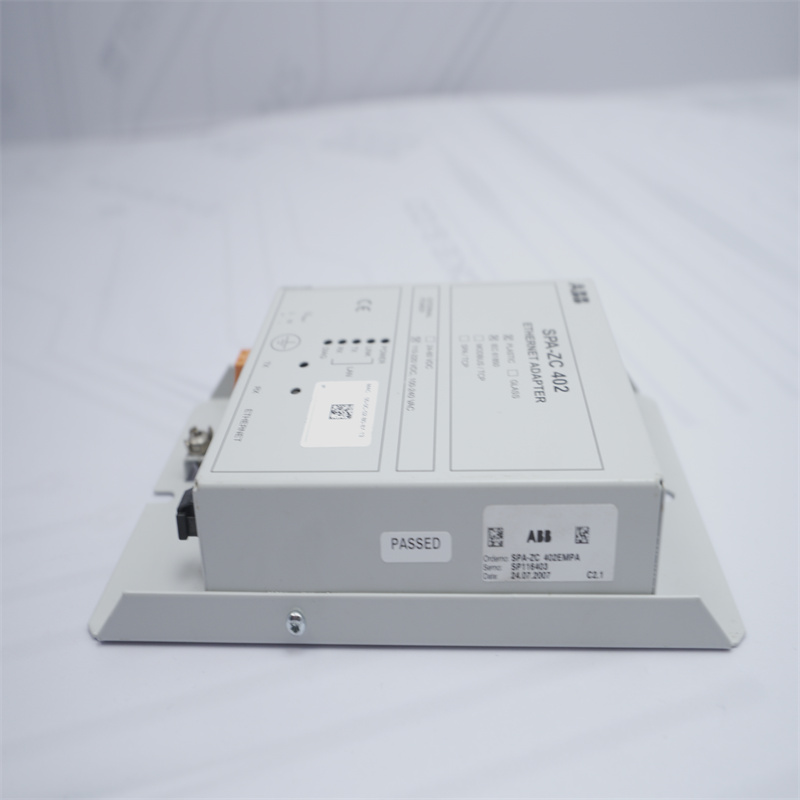

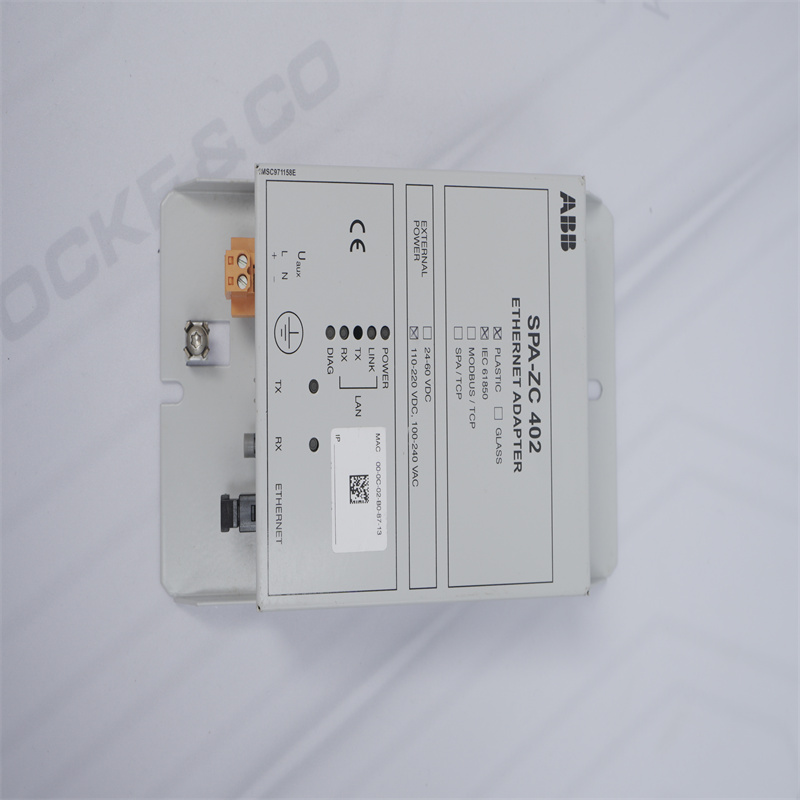

ABB SPA-ZC 402 Ethernet Adaptörü,Düşük fiyat ABB SPA-ZC 402 Ethernet Adaptörü Satın Alma

Teknik veriler

Radyo frekansı girişim testleri

Yürütülen, ortak mod

Yayılan, genlik modülasyonlu

Yayılan, darbe modülasyonlu

IEC 61000-4-6'ya göre ve

IEC 60255-22-6

10 V (rms), f = 150 kHz ... 80 MHz

IEC 61000-4-3'e göre ve

IEC 60255-22-3

10 V/m (rms), f = 80 ... 2700 MHz

ENV 50204 ve

IEC 60255-22-3

10 V/m, f = 900 MHz

Hızlı geçici bozulma testleri

Tüm terminaller

IEC 60255-22-4'e göre ve

IEC 61000-4-4

4 kV

Güç frekansı (50 Hz) manyetik alan

IEC 61000-4-8'e göre

300 A/m sürekli

Dalgalanma bağışıklık testi

Güç kaynağı SPA-ZC402xxxA

Güç kaynağı SPA-ZC402xxxC

RJ-45 kablosu

IEC60255-22-5 ve IEC61000-4-5'e göre

4 kV, hattan toprağa

2 kV, hatlar arası

2 kV, hattan toprağa

1 kV, hatlar arası

2 kV, hattan toprağa

Daha fazla ayrıntı istiyorsanız, lütfen çekinmeden benimle iletişime geçin. E-posta:satış@yedekmerkezi.com

Yardımcı güç kaynakları

Tip	SPA-ZC 402 xxxA
Giriş voltajı AC	110/120/220/240V
Giriş voltajı DC	110/125/220V
Voltaj değişimi	AC 85...110%, DC 80...120% nominal değer
Yük	<4H
DC yardımcı voltajında dalgalanma	maks. nominal DC değerinin %12'si (IEC 60255-11)
Sıfırlama yapılmadan yardımcı DC voltajında kesinti süresi	110 V < 40ms

Daha Fazla Giriş

SPA-ZC 402'yi kullanmaEthernet tabanlı IEC 61850-8-1 istasyon veri yoluna, fiber optik SPA veri yoluna sahip Akıllı Elektronik Cihaz (IED) bağlanabilir.
SPA-ZC402 Ayrıca TCP/IP üzerinden SPA ve TCP/IP üzerinden Mod veri yolunu kullanarak bir IED'ye ethernet erişimini de mümkün kılar.

SPA-ZC 402 SPA veri yolu ile IEC 61850-8-1 istasyon veri yolu arasında haberleşme bağdaştırıcısı görevi görür.

SPA-ZC 402 SPA protokol arayüzünü IEC 61850-8-1 standardına eşler. Bu, optik SPA arayüzüne sahip ürünlerin hem yeni hem de sonradan takılan kurulumlarda IEC 61850 tabanlı ağlara bağlanmasını sağlar.

Cihazın fiziksel olarak nasıl bağlanacağına ilişkin daha fazla bilgiyi Kurulum ve Devreye Alma kılavuzunun 5. bölümünde bulabilirsiniz. SPA-ZC402 Programlama, Kurulum ve devreye alma kılavuzunun 6. bölümü olan Mühendislikte açıklanmıştır.
