EMC bağışıklık test seviyesi aşağıda listelenen gereksinimleri karşılamaktadır

1 MHz patlama bozulma testi, sınıf III

Ortak mod

Diferansiyel mod

IEC 60255-22-1'e göre

2,5 kV

1,0 kV

Elektrostatik deşarj testi, sınıf IV

Temas deşarjı için

Hava tahliyesi için

Buna göre

IEC 6100-4-2 ve IEC 60255-22-2

6 kV

8 kV

Radyo frekansı girişim testleri

Yürütülen, ortak mod

Yayılan, genlik modülasyonlu

Yayılan, darbe modülasyonlu

IEC 61000-4-6'ya göre ve

IEC 60255-22-6

10 V (rms), f = 150 kHz ... 80 MHz

IEC 61000-4-3'e göre ve

IEC 60255-22-3

10 V/m (rms), f = 80 ... 2700 MHz

ENV 50204 ve

IEC 60255-22-3

10 V/m, f = 900 MHz

Hızlı geçici bozulma testleri

Tüm terminaller

IEC 60255-22-4'e göre ve

IEC 61000-4-4

4 kV

Dalgalanma bağışıklık testi

Güç kaynağı

IEC 60255-22-5 ve IEC 61000-4-5'e göre

4 kV, hattan toprağa

2 kV, hatlar arası

Çevresel testler ve koşullar
Önerilen servis sıcaklığı aralığı	-10...+55°C (sürekli)
Taşıma ve depolama sıcaklık aralığı	-40...+85°C IEC 60068-2-48'e göre
Kuru ısı testi	IEC 60068-2-2
Kuru soğuk testi	IEC 60068-2-1
Nemli ısı testi	IEC 60068-2-30

SPA-ZC400Bir adet REF 541/3/5, REM 543/5 veya RET 541/3/5 cihazının IEC 61850-8-1 İstasyon veriyoluna bağlanmasını sağlar.

SPA-ZC400Ayrıca TCP/IP üzerinden SPA ve TCP/IP üzerinden Mod veri yolunu kullanarak bir IED'ye ethernet erişimini de mümkün kılar.

Cihazın fiziksel olarak nasıl bağlanacağına ilişkin daha fazla bilgiyi Kurulum ve Devreye Alma kılavuzunun 5. bölümünde bulabilirsiniz.SPA-ZC400Programlama, Kurulum ve devreye alma kılavuzunun 6. bölümü olan Mühendislikte açıklanmıştır.

Ön koşul olarak, Ethernet adaptörüne bağlanacak IED'nin iletişim özelliklerini anlamalısınız. Bu bilgi, söz konusu koruma IED'sinin kılavuzunda mevcuttur.

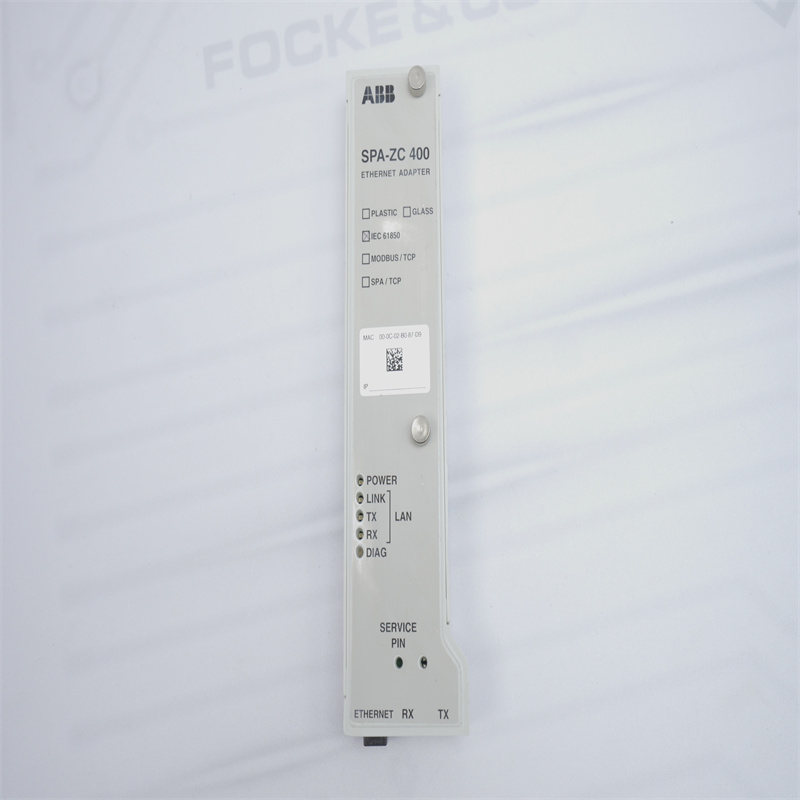

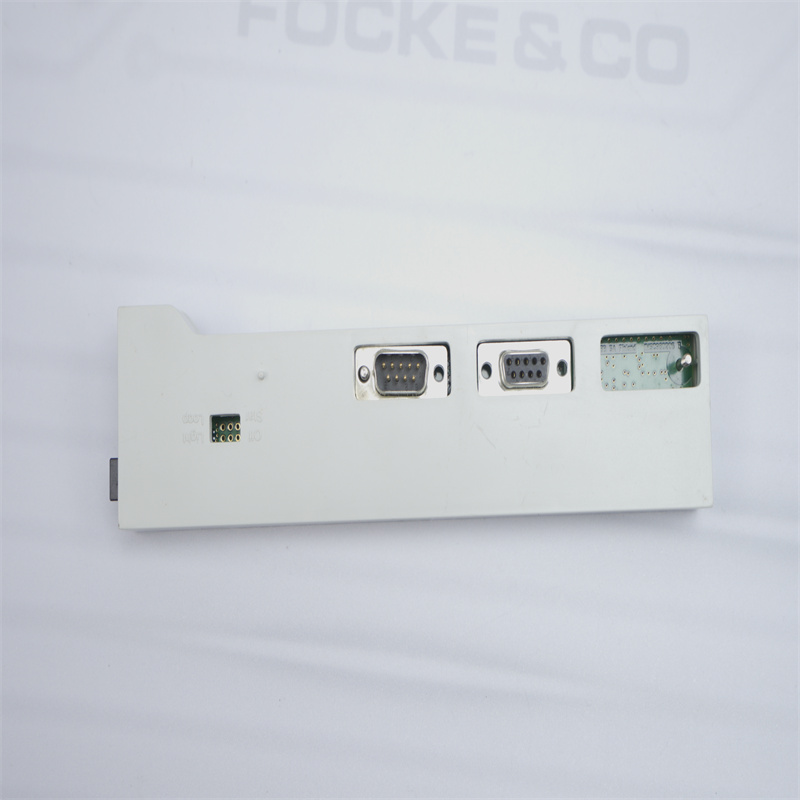

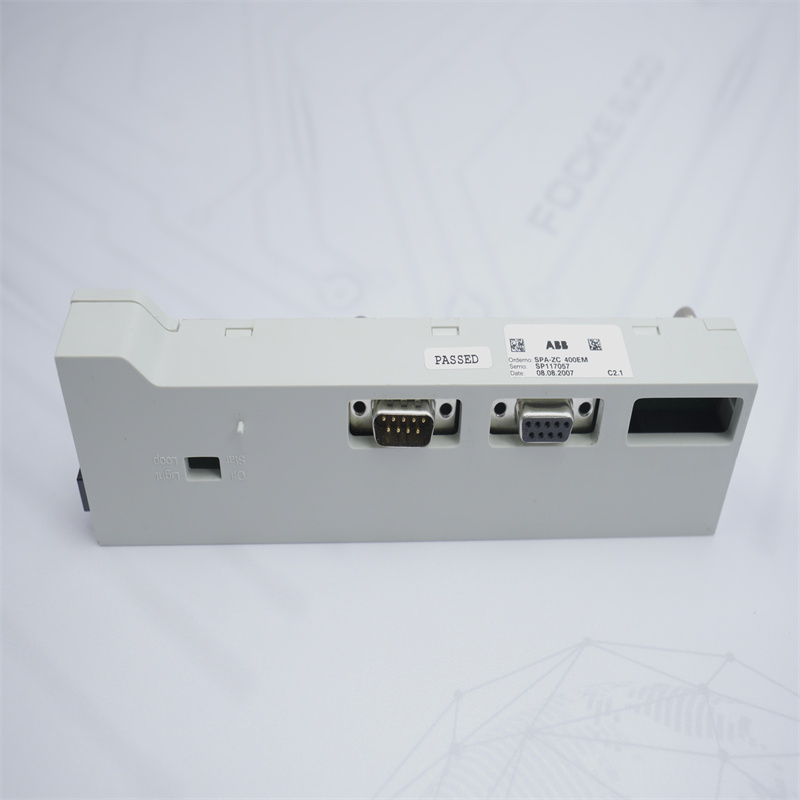

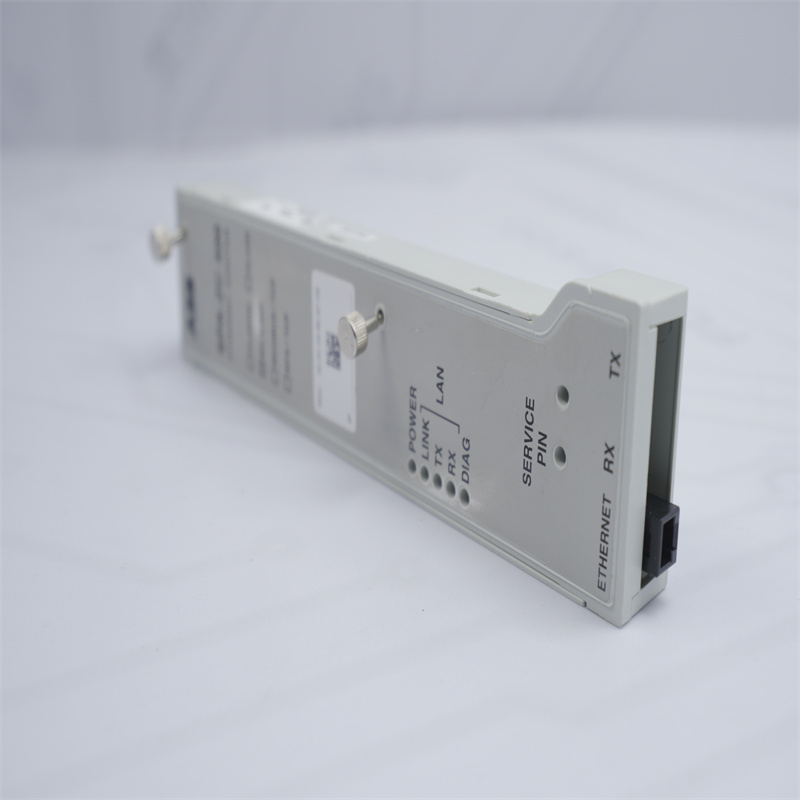

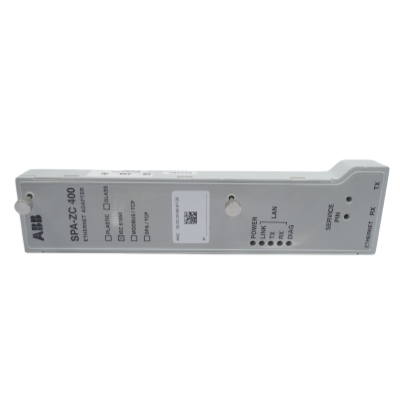

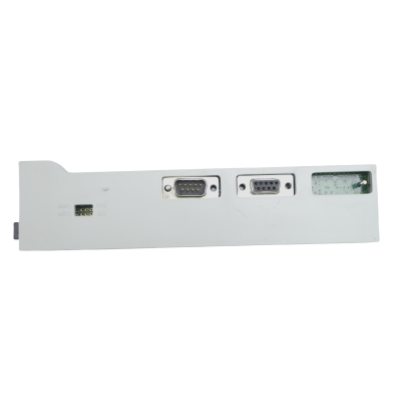

ABB SPA-ZC 400
