Özellikler
| Boyut (Yükseklik x Genişlik x Derinlik) | 8,83”(22,44cm)x3,50”(8,89cm)x3,94”(10,00cm) |
| Ağırlık | 4 lbs. (1,8 kilo) |
| Isı dağılımı | 9Wmaksimum |
| Gruptan Gruba İzolasyon | 300V |
| Güç kaynağı gerilimi | 93-132 VAC @ 9W |
| Güç kaynağının kesilme süresi | 10mMinimum |
| Gerilim Ölçüm Aralığı | -25,0mV ila +150mV |
| Doğruluk (25C'de) | 8Hz |
Ürün Özellikleri
ABB GE 6232BP10820 IC660EBA023, üç izole grupta altı giriş devresine sahiptir."Bir grupta 2 nokta arasında 10V ortak mod voltajına (maksimum) izin verilir. Her grupta iki termokupl giriş devresi ve iki uzak soğuk bağlantı kompanzasyon girişi bulunur. Gruptan gruba izolasyon 300 volttur. Her giriş J, K, T, E, B, R, S ve N (#14 AWG Nicrosilvs.Nisil) tipi termokupllara arayüz oluşturabilir. Blok, tüm termokupl girişi için soğuk bağlantı telafisi sağlar. ölçümler. Her kanal dahili bir sensör, harici bir sensör veya kullanıcı tanımlı bir değer kullanacak şekilde yapılandırılabilir. soğuk bağlantı telafisi. Uzak bir bağlantı noktasından gelen harici bir sinyal, bir voltaj (XJV) veya bir akım (XJ1) olabilir sıcaklık analogu. XJV girişi santigrat derece başına 1,0 mV olarak ölçeklendirilmiştir ve XJI girişi Kelvin derece başına 1,0 uA olarak ölçeklendirilmiştir. Kompanzasyondan sonra blok, her bir termokupl giriş ölçümünü, kullanımdaki tip için NBS monografına göre doğrusallaştırır. Her giriş ölçümü, şu değere kadar ayarlanabilir:"100.0C veya"En yüksek doğruluk için 100.0F. Bloklar aşağıdaki teşhisleri gerçekleştirir: Dahili arıza tespiti Açık Kablo tespiti Aralık Üstü ve Aralık Altı giriş göstergesi Yüksek ve düşük giriş alarmları Bir Veriyolu Anahtarlama Modülünü (yalnızca IC660BSM021 sürümü) çalıştırmak için bir çıkış sağlanır. |
Ürün Uyumluluğu
Bu bloklar PCIM ve QBIM modülleriyle uyumludur. El Tipi Monitör IC660HHM501D, sürüm 3.5 (veya üzeri) gereklidir. 90™-70 Serisi PLC için CPU rel olmalıdır. 2(IC697CPU731or771) veya üzeri. Veri yolu denetleyicisi rel.2 (1C697BEM731) veya üzeri olmalıdır. Programlama yazılımı Logicmasterm™ 90-70 rel olmalıdır. 2.02 veya üzeri Series Six™ PLC için CPU'nun rev. 105 veya üzeri. Series Six Plus PLC için rev. 110 veya üstü gereklidir. Programlama yazılımı olmalıdır Logicmaster™ 6 rel. 4.02 veya üstü. Beşinci Seri PLC için CPU'nun rev. 3.0 veya üzeri. Logicmaster 5 programlama yazılımının Reel ol. 2.01 veya üstü. |
Daha fazla ayrıntı istiyorsanız lütfen çekinmeden benimle iletişime geçin.E-posta:sales@sparecenter.com

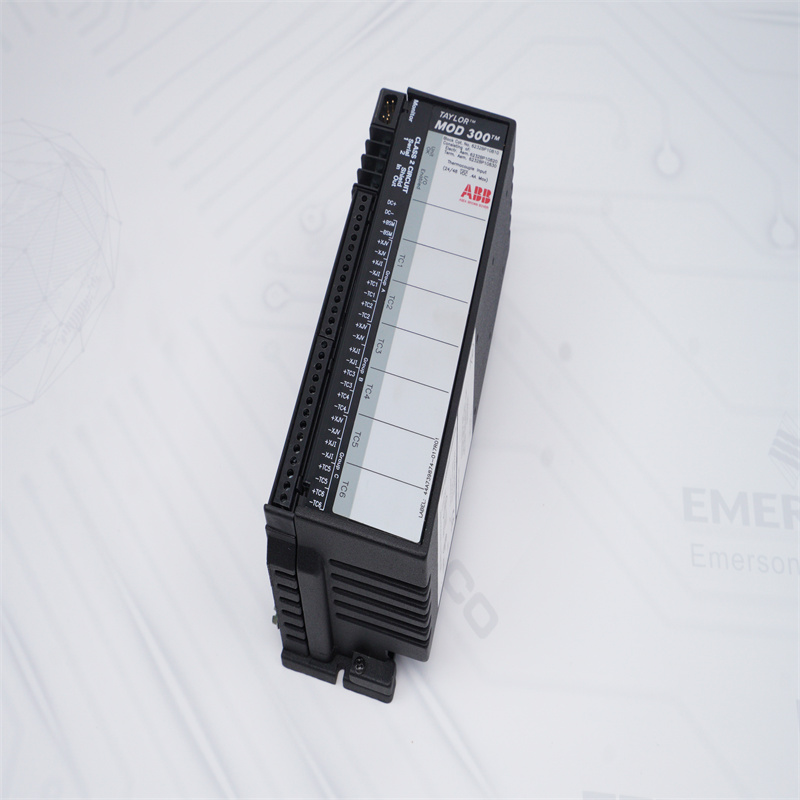

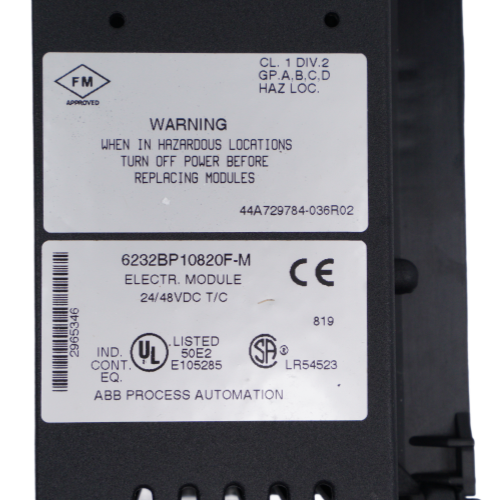

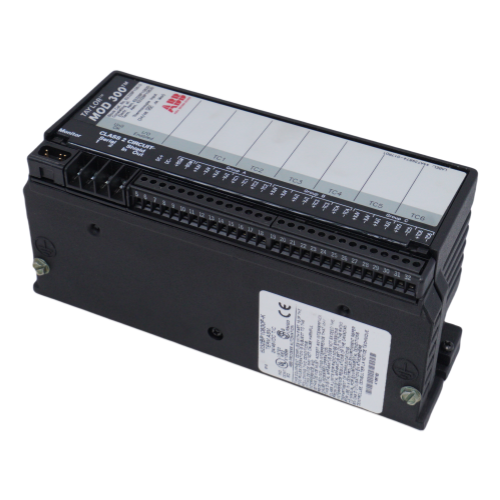

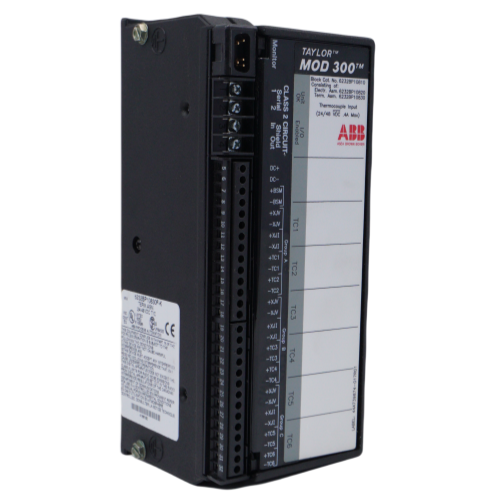

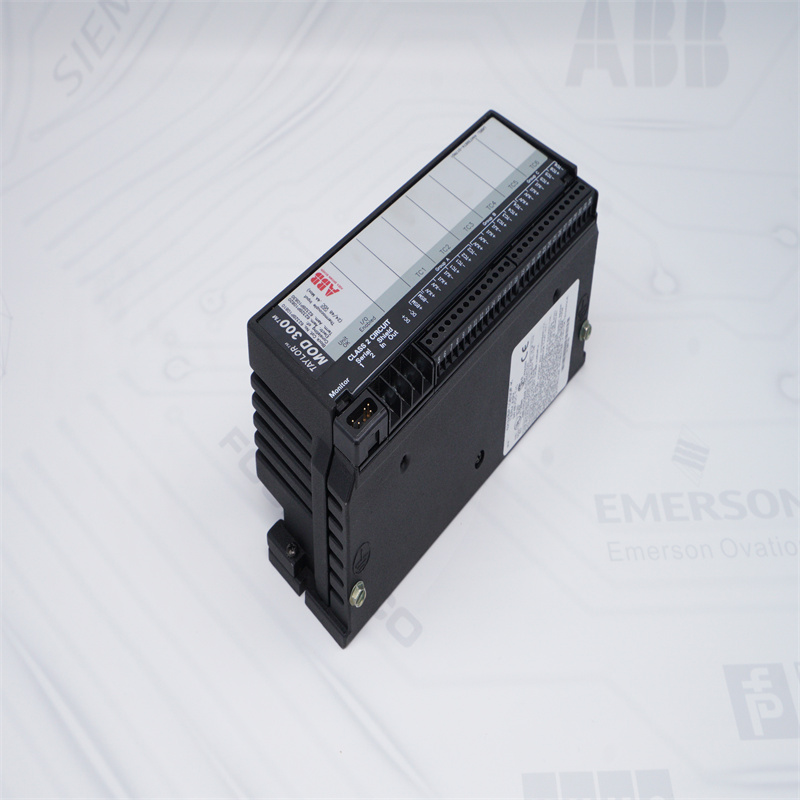

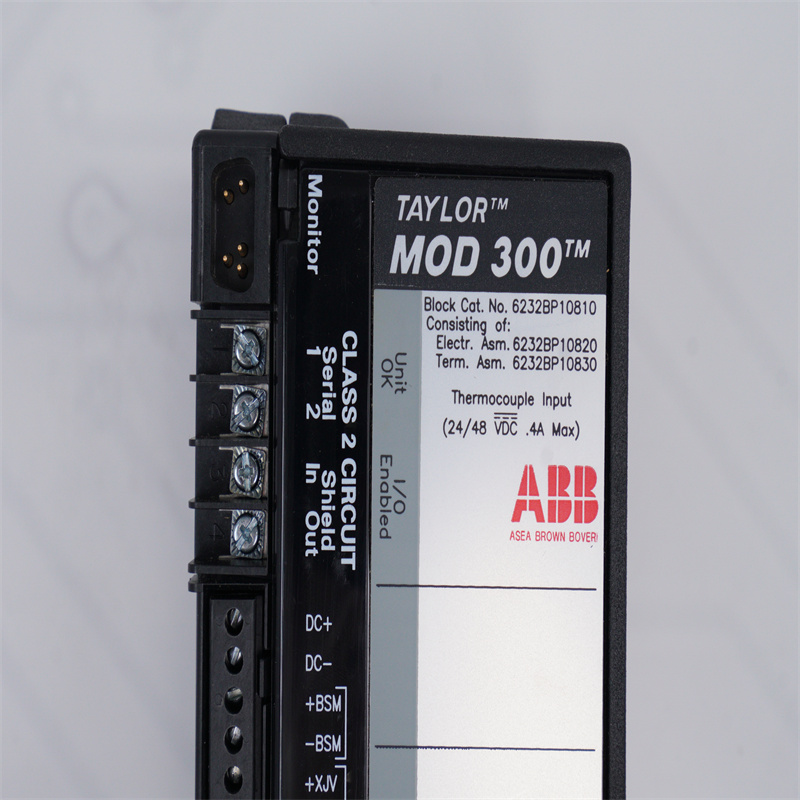

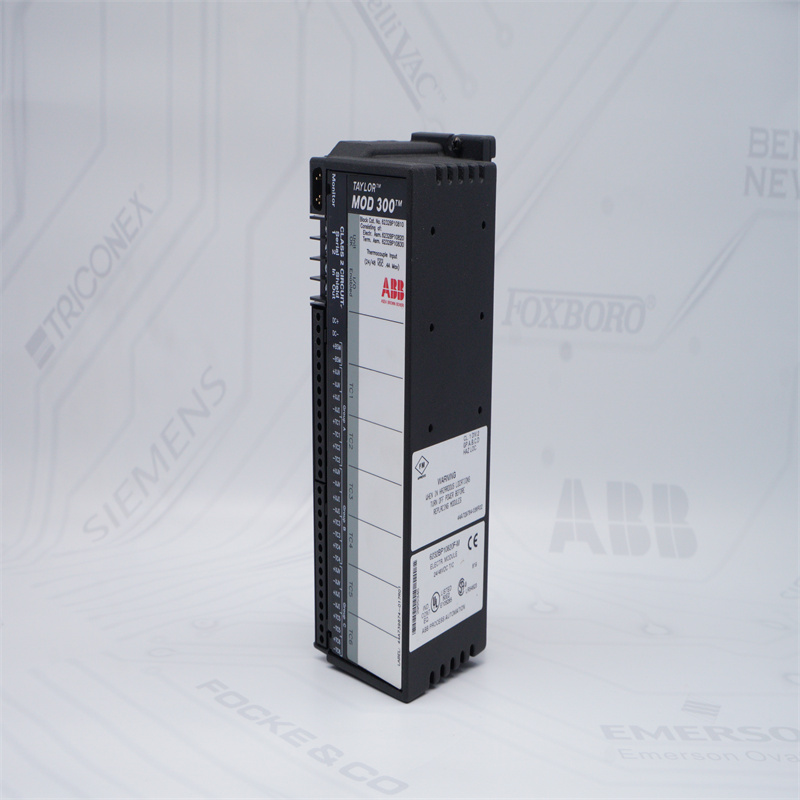

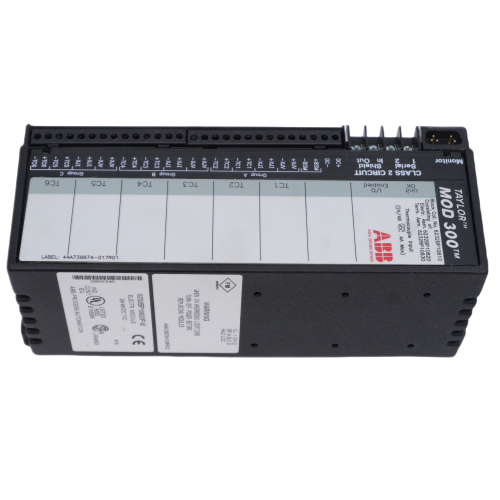

Ürün Fotoğrafları
Ⅰ
Ⅱ
Ⅲ
Ⅳ
ABB TRIO'dan GE Fanuc'a Dönüşüm Tablosu
| ABB TRIO Parça No. | GE Fanuc Parça No. | Tanım |
6200DP10800 6200FP10001 6200FP10004 6200FP10005 6202FP00075 6202FP00150 6203FP10800 6203FP10900 6230BP10710 6230BP10720 6230BP10730 6230BP10810 6230BP10820 6230BP10830 6231BP10810 6231BP10820 6231BP10830 6231BP10910 | IC660HHM501 IC660HHC005 IC660BPM500 IC660BCM501 IC660BLM506 IC660BLM508 IC660BSM021 IC660BSM120 IC660BBA100 IC660EBA100 IC660TSA100 IC660BBA020 IC660EBA020 IC660TSA020 IC660BBA024 IC660EBA024 IC660TBA024 IC660BBA10 | Elde Taşınabilir Monitör, Kablo ve Pil Şarj Cihazını içerir Elde Taşınabilir Monitör Kablosu El Tipi Monitör Pil Paketi El Tipi Monitör Pil Şarj Cihazı Otobüs Sonlandırıcı 150 Ohm Otobüs Sonlandırıcı 75 Ohm Veri Yolu Anahtarlama Modülü 24/48Vdc Veri Yolu Anahtarlama Modülü 115Vac/125Vdc Blok 115Vac Analog 4 Giriş / 2 Çıkış IC660BBA100 için Elektronik Montaj IC660BBA100 için Terminal Düzeneği Blok 24/48Vdc Analog 4 Giriş / 2 Çıkış IC660BBA020 için Elektronik Montaj IC660BBA020 için Terminal Düzeneği Blok 24/48Vdc Analog Akım 4 Giriş / 2 Çıkış IC660BBA024 için Elektronik Montaj IC660BBA024 için Terminal Düzeneği Blok 115Vac/125Vdc Analog Akım Kaynağı 4 Giriş / 2 Çıkış |
