Ürün Özellikleri
| Genel bilgi | |
|---|---|
| Marka | ABB |
| ABB Tip Tanımı | 07KT97 |
| Ürün Kimliği | GJR5253000R4270 |
| Katalog Açıklaması | 07KT97-ETH:AC31,SPS(AC1131),ETH,KAZAN |
| Boyutlar | 6.0" x 4.0" x 10.0" (15,2 cm x 10,2 cm x 25,4 cm) |
| Ağırlık | 1 lbs 15.0 oz (0.9 kg) |
| Model(ler) | ABB Advant Kontrol Cihazı 31, ABB Advant OCS |
| Güç Kaynağı | |
| Anma besleme gerilimi | 24VDC |
| Mevcut tüketim | en fazla 0,35 A |
| Ters polariteye karşı koruma | Evet |
| Dijital girişler | |
| Modül başına kanal sayısı | 24 |
| Kanalların gruplara dağılımı | Her biri 8 kanaldan oluşan 3 grup |
| Maksimum kablo uzunluğu, korumasız | 600 metre |
| Maksimum kablo uzunluğu, ekranlı | 1000 metre |

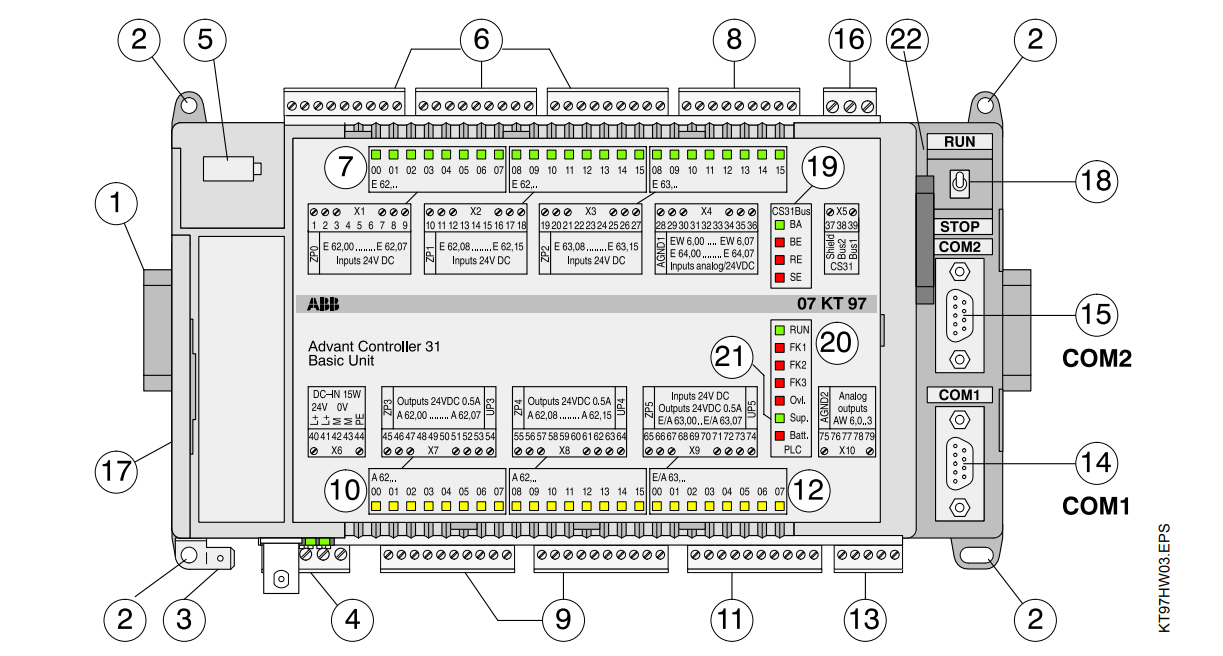

ABB 07KT97 ön panelinin yapısı
 |
| Şekil 1: Referans noktalarıyla temel ünite 07 KT 97 R0260 |
| Öğe | Tanım | Öğe | Tanım |
|---|---|---|---|
| 1 | Cihazın DIN rayına sabitlenmesi | 12 | Dijital girişler/çıkışlar için 8 sarı LED |
| 2 | Cihazın vidalarla sabitlenmesi | 13 | 4 ayrı ayrı yapılandırılabilir analog çıkış ±10 V, 0...20 mA, 4...20 mA tek grupta |
| 3 | Faston topraklama terminali 6,3 mm | 14 | Seri arayüz COM1 (programlama, MMC) |
| 4 | Besleme gerilimi bağlantısı 24 V DC | 15 | Seri arayüz COM2 (programlama, MMC) |
| 5 | Pil bölmesi | 16 | CS31 sistem veri yolu bağlantısı |
| 6 | 3 grupta 24 dijital giriş | 17 | İletişim modüllerinin bağlanması için arayüz kapağı (sadece iletişim modüllerinin bağlanması için çıkarılabilir) |
| 7 | Dijital girişler için 24 yeşil LED | 18 | RUN/STOP işlemi için anahtar: RUN/STOP anahtarı ile kullanıcı programının yürütülmesi başlatılır veya durdurulur. |
| 8 | Tek grupta 8 ayrı ayrı yapılandırılabilir analog giriş 0...10 V, 0...5 V, ±10 V, ±5 V, 0...20 mA, 4...20 mA, Pt100 (2-kablolu veya 3-kablolu), diferansiyel girişler, analog girişler ayrıca ayrı ayrı dijital girişler olarak yapılandırılabilir | 19 | CS31 sistem veri yolu için LED ekranlar BA LED yeşil Otobüs aktif BE LED kırmızı Otobüs hatası RE LED kırmızı Uzaktan ünite hatası SE LED kırmızı Seri ünite hatası |
| 9 | İki grupta 16 dijital transistör çıkışı | 20 | RUN ve hata sınıfı için LED göstergeleri ÇALIŞTIR LED'i yeşil Kullanıcı programı çalışıyor FK1 LED kırmızı Ölümcül hata FK2 LED kırmızı Ciddi hata FK3 LED kırmızı ışık hatası |
| 10 | Dijital çıkışlar için 16 sarı LED | 21 | Diğer LED ekranlar Aşırı- LED kırmızı Aşırı yük/kısa devre çıkışta yük Besleme LED'i yeşil Besleme voltajı mevcut Pil LED'i kırmızı Pil etkili değil |
| 11 | Bir grupta 8 dijital giriş/çıkış | 22 | İşletim sistemi, kullanıcı programı ve kullanıcı verileri için takılabilir SmartMedia Kartı 07 MC 90 |
Daha fazla ayrıntı istiyorsanız, lütfen çekinmeden benimle iletişime geçin. E-posta:satış@yedekmerkezi.com

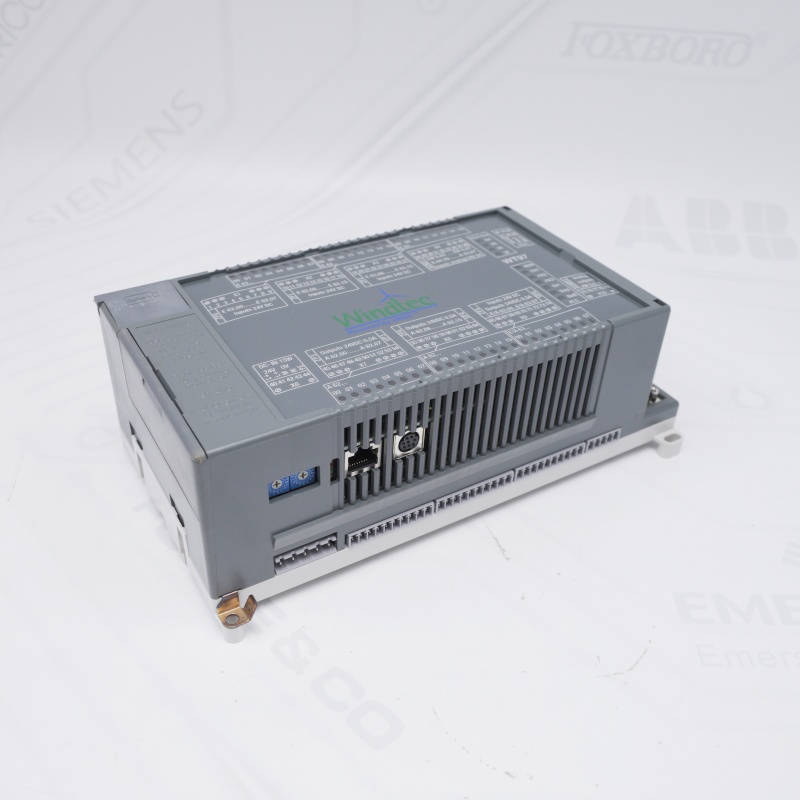

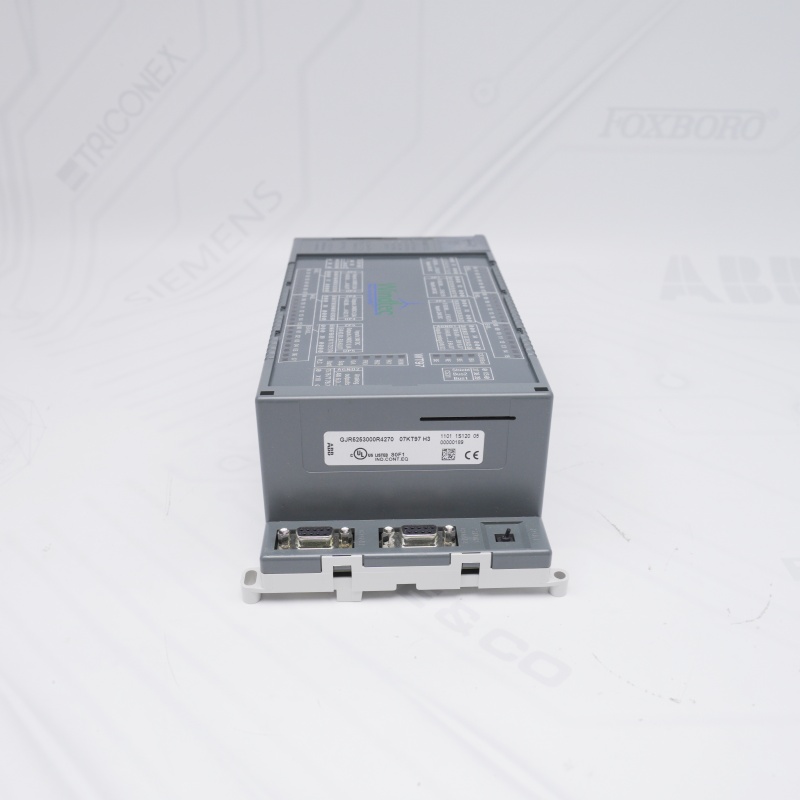

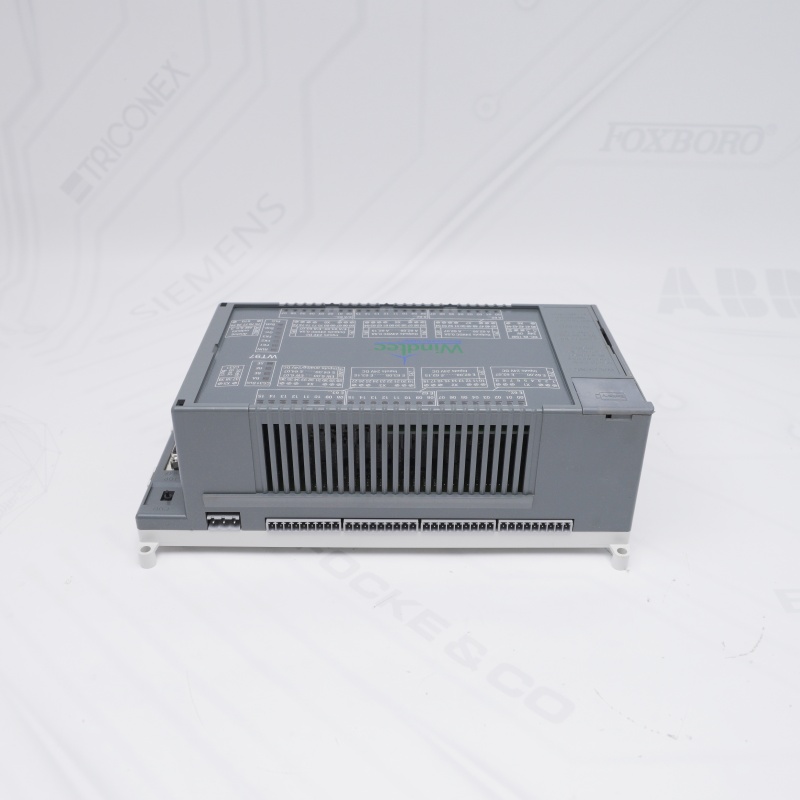

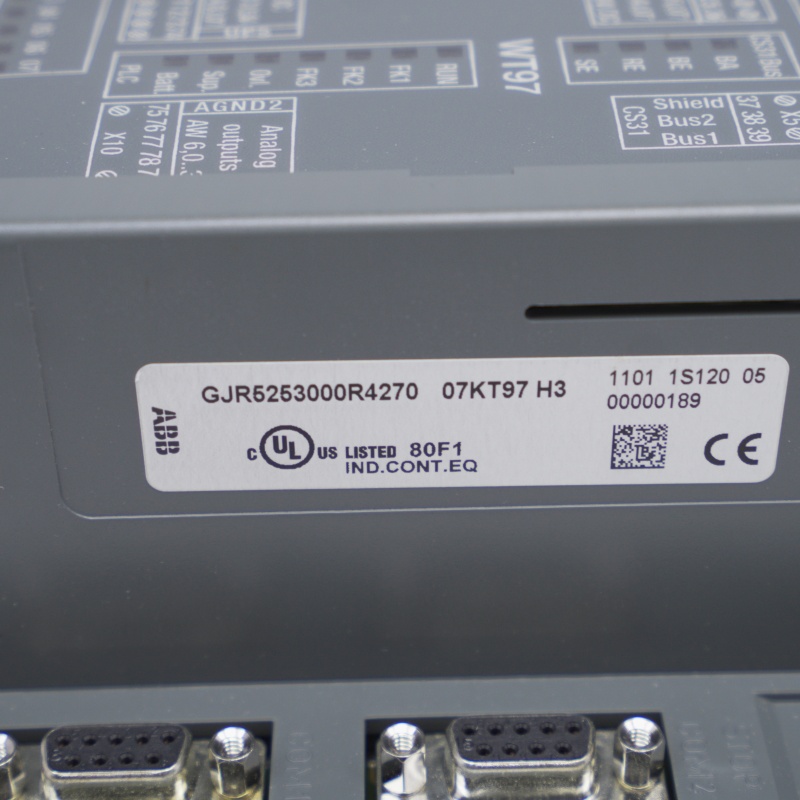

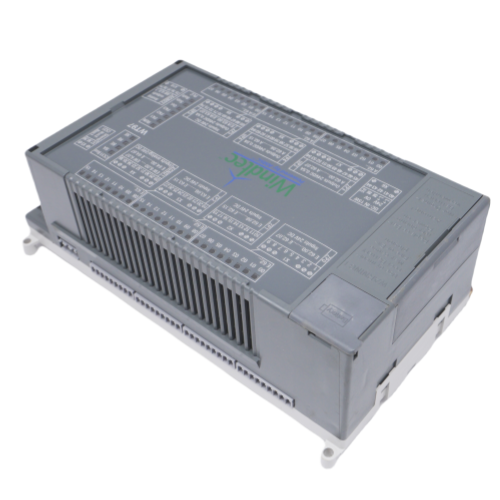

Ürün Görseli Ve Detayları
ABB07KT97GJR5253000R4270PLC Merkezi Ünite, sağlam endüstriyel otomasyon için gelişmiş özelliklerle donatılmıştır. 24 dijital giriş, 16 dijital çıkış ve 8 yapılandırılabilir giriş/çıkışla hem dijital hem de analog G/Ç'yi destekler. Ünite, 50 kHz'ye kadar frekansları işleyebilen iki yüksek hızlı sayıcı ve MODBUS iletişimi ve programlaması için iki seri arayüz içerir. Gerçek zamanlı saat işlevselliği ve sistem durumunu ve hatalarını izlemek için tanılama LED'leri sunar. Lityum pil yedeği ve entegre Flash EPROM ile ünite, güç kesintileri sırasında bile veri bütünlüğünü ve güvenilir çalışmayı garanti eder. Modüler tasarımı, bir DIN rayına veya vidalı montaj yoluyla kolay kuruluma olanak tanır ve bu da onu çeşitli endüstriyel ortamlar için uygun hale getirir. |  |
