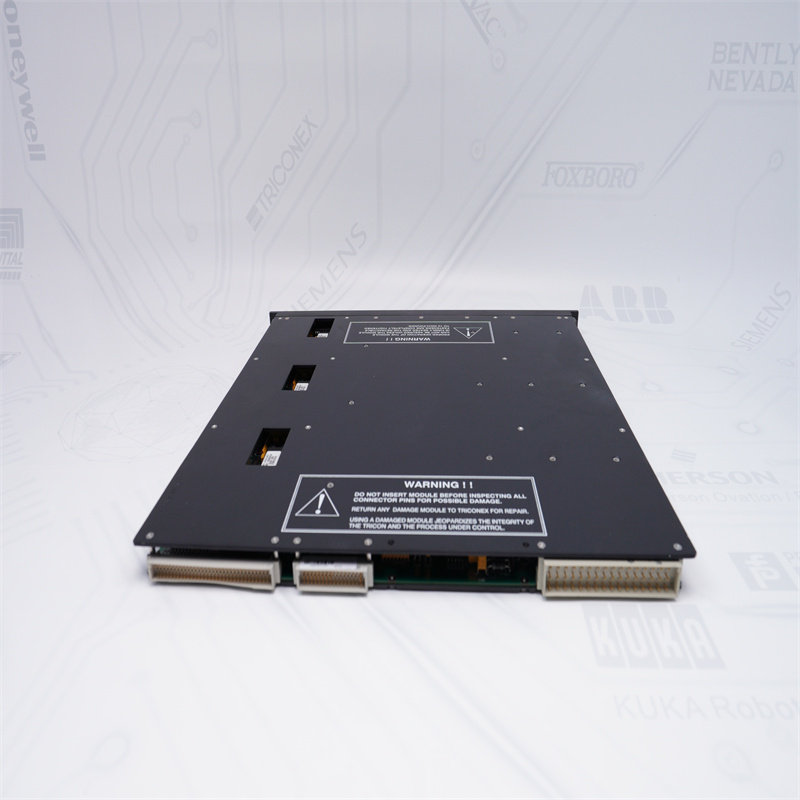

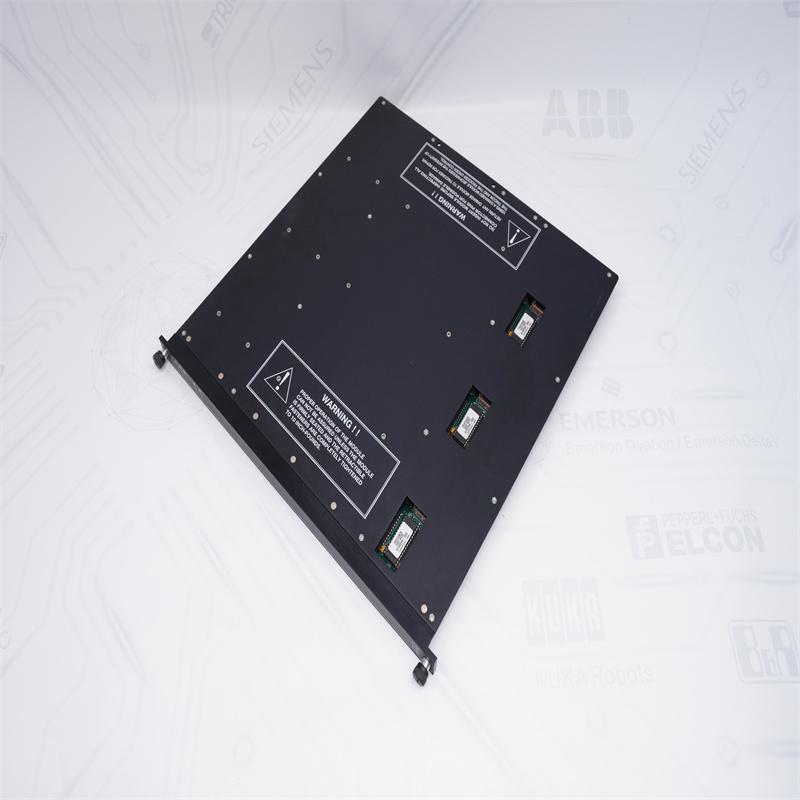

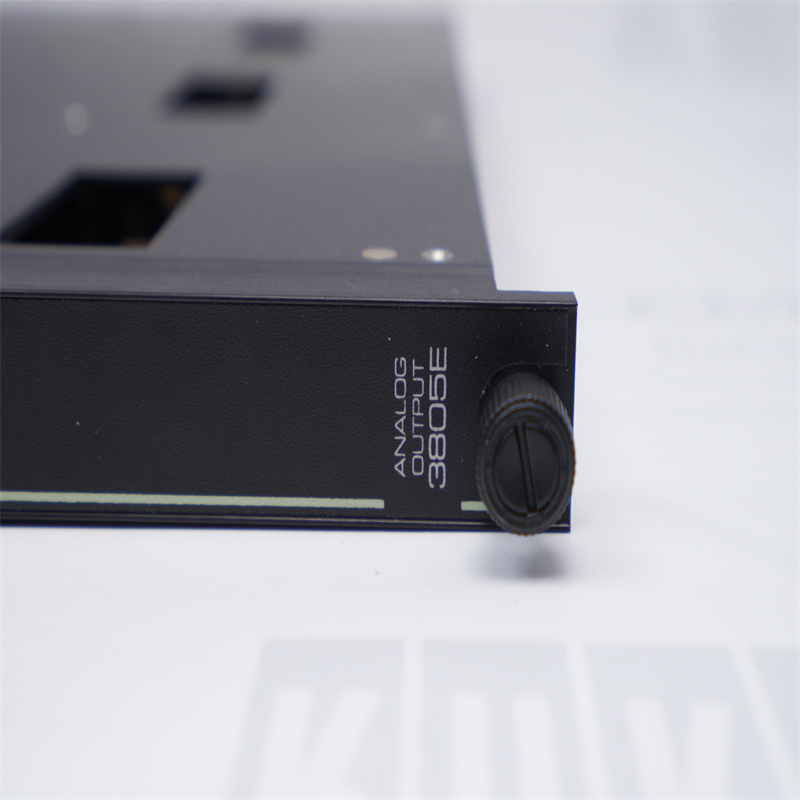

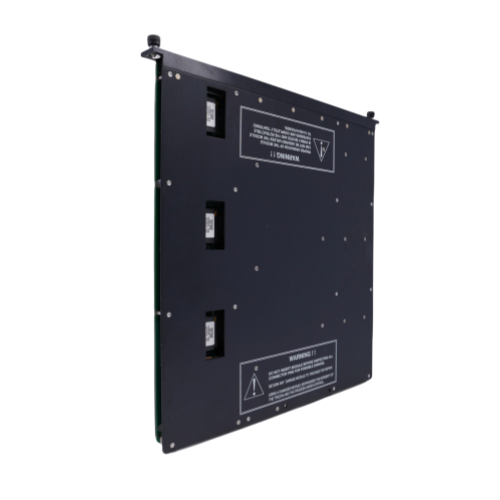

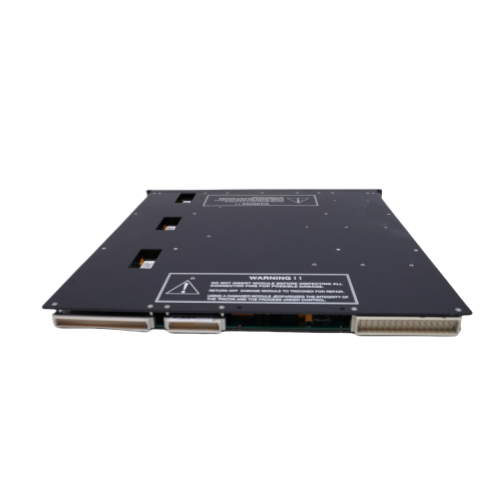

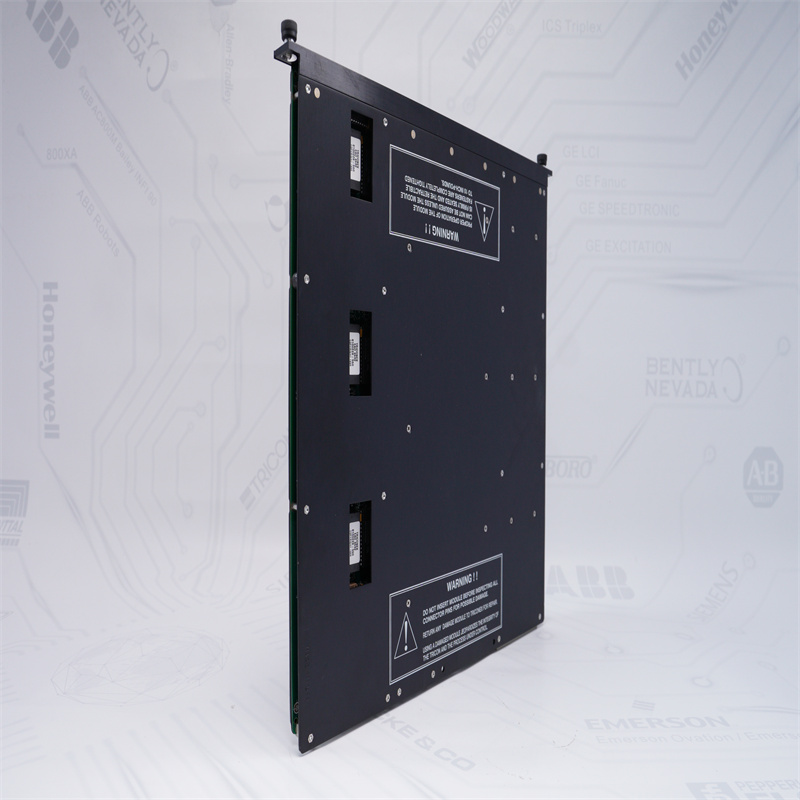

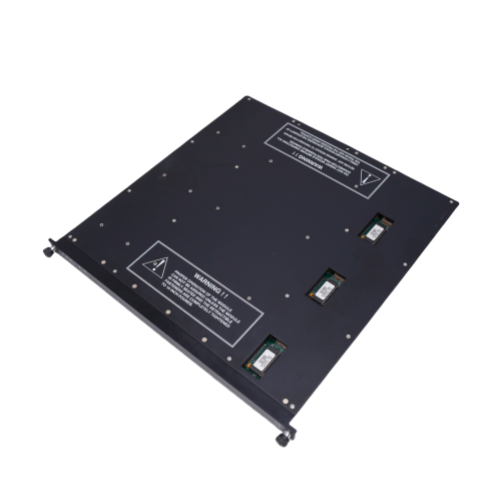

3805E Triconex Analog Çıkış Modülleri

Ürün Özellikleri

3805E Triconex Analog Çıkış Modüllerinin Detayları

Triconex 3805E Bir analog çıkış (AO) modülü, üç kanalın her birinde ana işlemci modülünden çıkış sinyallerini alır. Daha sonra her veri seti oylanır ve sekiz çıktıyı yönlendirecek sağlıklı bir kanal seçilir. Modül kendi akım çıkışlarını (giriş voltajları olarak) izler ve kendi kendine kalibrasyon ve modül sağlık bilgisi sağlamak için dahili voltaj referansını korur.

Modüldeki her kanal, yük varlığından veya kanal seçiminden bağımsız olarak analog sinyallerin doğruluğunu ve varlığını doğrulayan bir akım geri döngü devresine sahiptir. Modülün tasarımı, seçilmemiş bir kanalın sahaya analog sinyal göndermesini engeller. Ayrıca modülün her kanalında ve devresinde devam eden teşhisler gerçekleştirilir. Herhangi bir teşhisin başarısız olması, hatalı kanalı devre dışı bırakır ve Arıza göstergesini etkinleştirir, bu da kasa alarmını etkinleştirir. Modül Arızası göstergesi bir modül arızasını değil, yalnızca bir kanal arızasını gösterir. Modül, en fazla iki kanal arızalansa bile düzgün şekilde çalışmaya devam eder. Açık döngü tespiti, modülün bir veya daha fazla çıkışa akım sağlayamaması durumunda etkinleşen bir YÜK göstergesi tarafından sağlanır.

Modül, PWR1 ve PWR2 olarak adlandırılan ayrı güç ve sigorta göstergelerine sahip yedek döngü güç kaynakları sağlar. Analog çıkışlar için harici döngü güç kaynakları kullanıcı tarafından sağlanmalıdır. Her analog çıkış modülü 24-42,5 voltta 1 amp'e kadar gerektirir. Bir veya daha fazla çıkış noktasında açık döngü tespit edilirse LOAD göstergesi etkinleşir. Döngü gücü mevcutsa PWR1 ve PWR2 açıktır. 3806E Yüksek Akım (AO) modülü, turbomakine uygulamaları için optimize edilmiştir.
