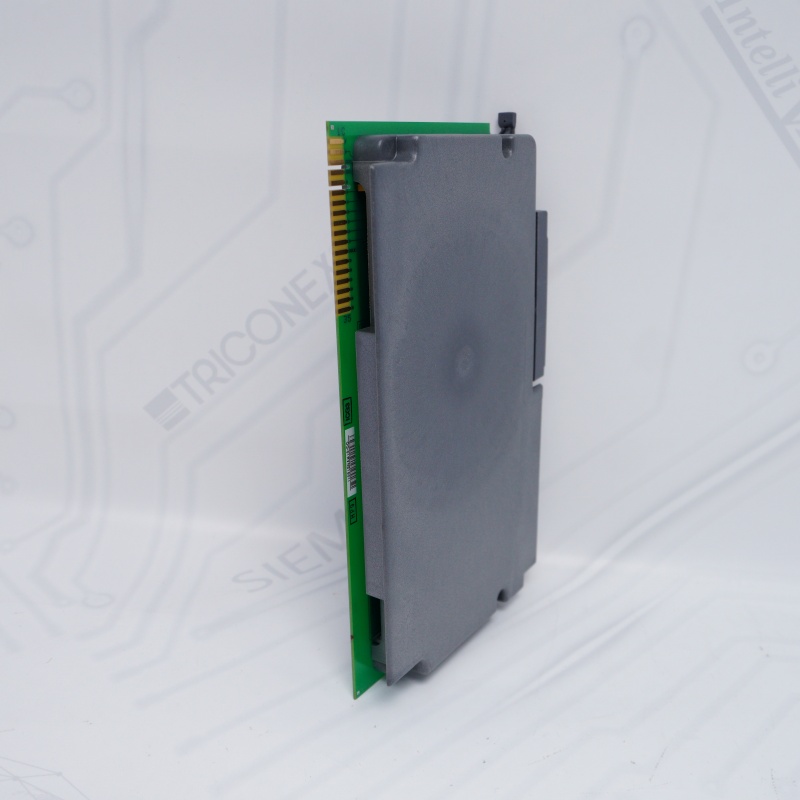

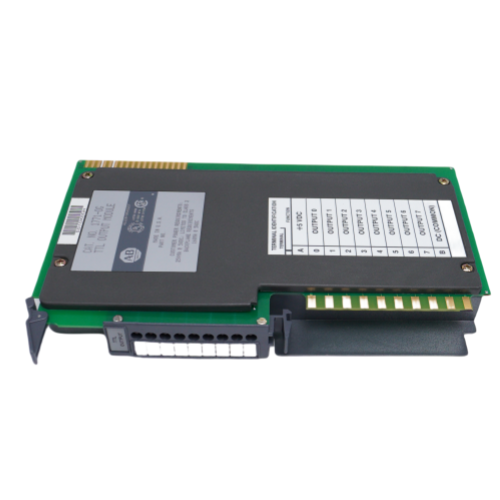

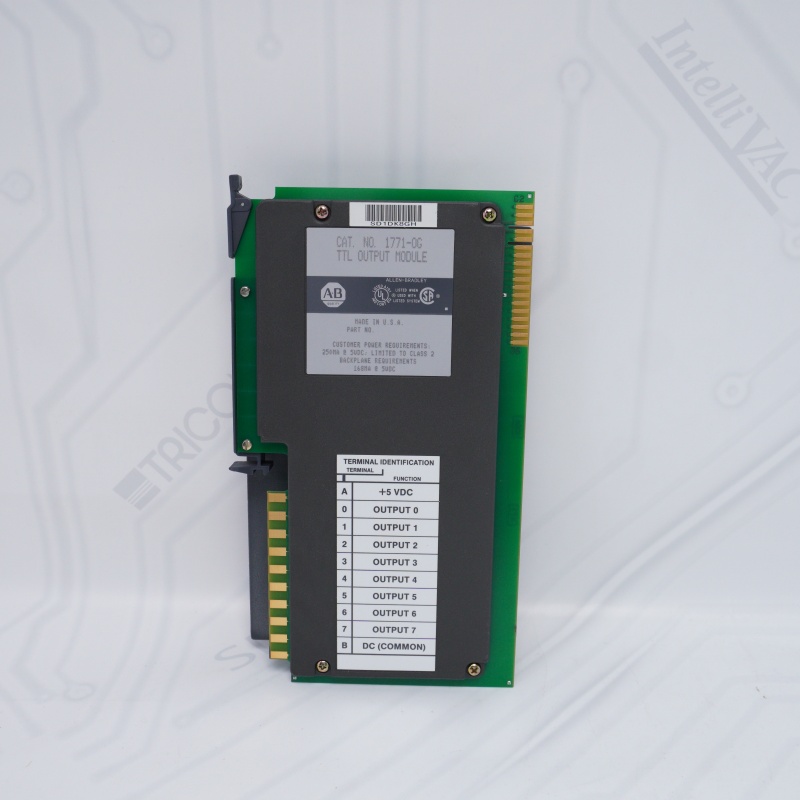

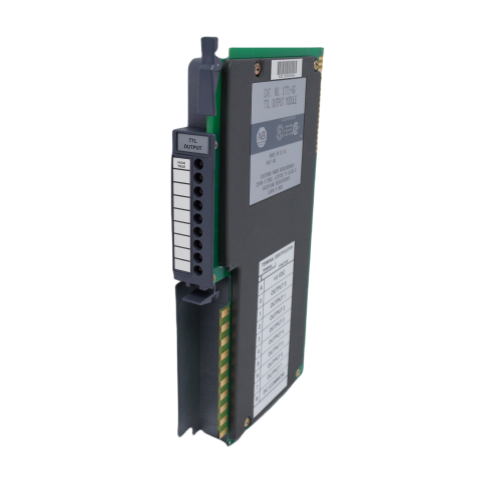

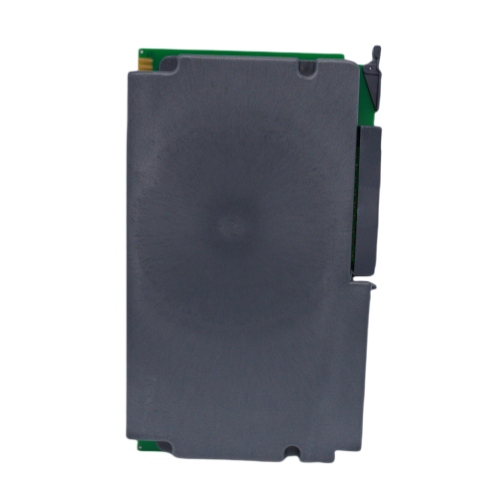

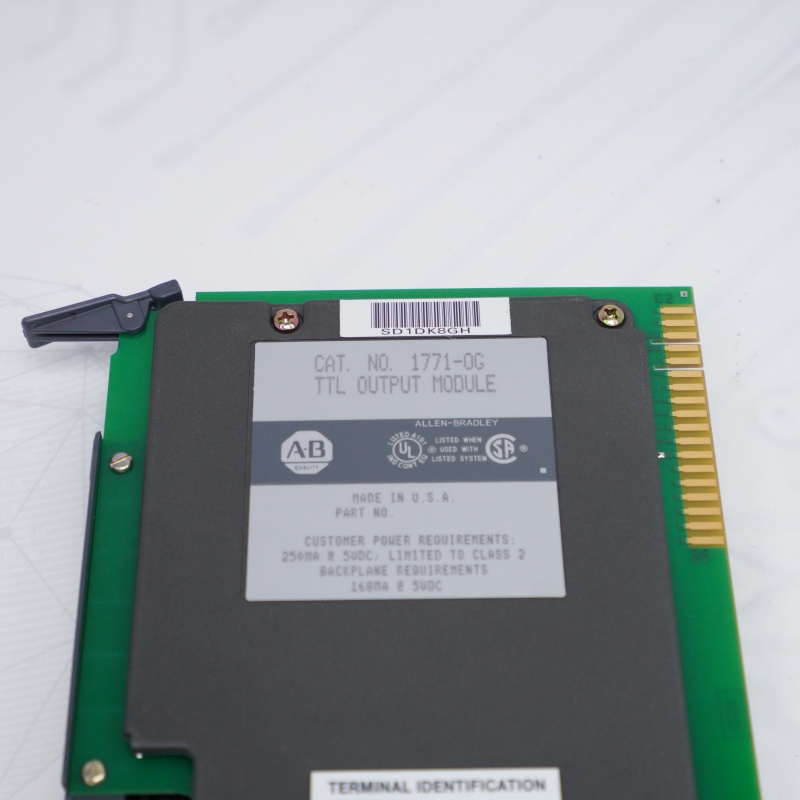

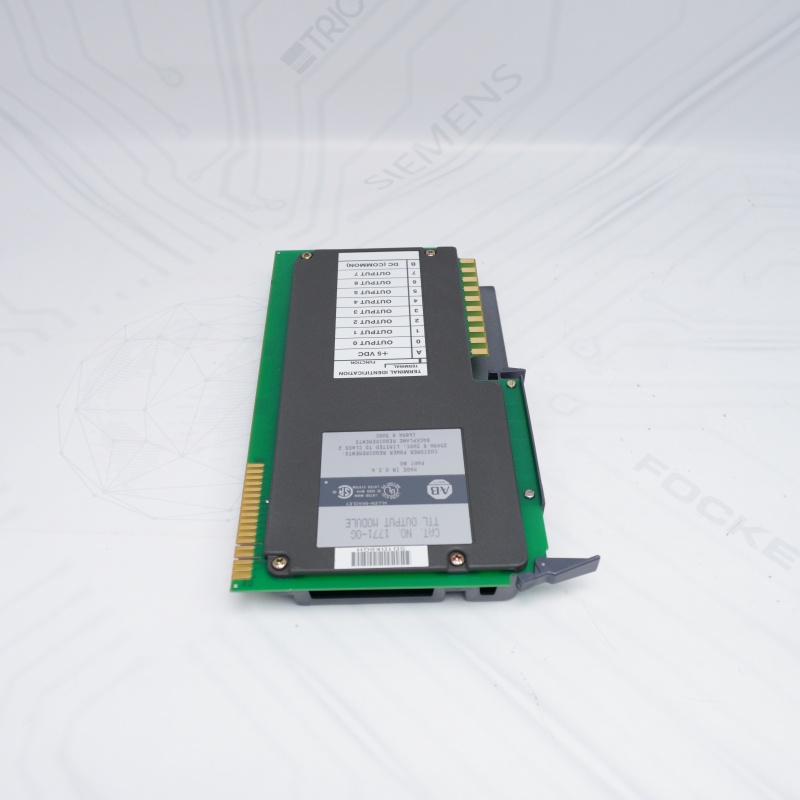

1771-OG Allen Bradley TTL Çıkış Modülü

Başvuru

Röle Kontrolü: Kontrol etmek için kullanılırrölelerOtomasyon sistemlerinde motor, ışık, alarm gibi cihazların aktif ve pasif hale getirilmesine olanak sağlar.

Solenoid Kontrolü: Kontrol etmek için idealdirsolenoidlerÜretim ve proses endüstrilerinde vanalar ve aktüatörler gibi ekipmanlarda.

Sensör Hareketi: Çıkış sinyalleri sağlarsensörlerKonum geri bildirimi ve izleme uygulamaları gibi hızlı yanıt gerektiren sistemlerde.

Programlanabilir Sistemler: Entegre edildiPLC-5 sistemleriÇeşitli endüstriyel kontrol görevleri için, diğer PLC modülleri ve bağlı ekipmanlarla hızlı ve güvenilir iletişimin sağlanması.

Ana Özellik

TTL Mantık Seviyesi Çıkışı: DesteklerTTL (Transistör-Transistör Mantığı)mantık seviyeleriyle çıktı-0,2 ila 0,8 Vdüşük ve2,0 ila 5,25Vyüksek olması sebebiyle TTL cihazlarla uyumlu hale getirilmiştir.

8 Çıktı: Sağlar8 dijital çıkışröleler ve solenoidler gibi birden fazla cihazın kontrolünü sağlar.

Mevcut Kaynak ve Batırma: Yapabilme yeteneği1 mA kaynak akımıVe20 mA batık akımBu sayede farklı akım gereksinimlerine sahip çeşitli uygulamalar için uygundur.

Kompakt Tasarım: İçine uyar1771 G/Ç şasisiMevcut kontrol sistemlerine kolay entegrasyon ve yerden tasarruf imkanı sunar.

Tanım

Allen-Bradley/Rockwell Automation 1771-OG dijital DC çıkış modülü bir PLC 5 ve Bulletin 1771 serisi çıkış modülüdür. 8 batıcı ve kaynak çıkış kanalıyla birlikte gelir. 1771-OG dijital DC çıkış modülü TTL sinyallerini iletebilir. Bu çıkış modülü bir Allen-Bradley Bulletin 1771 şasisine takılabilir ve 5 Volt DC'de 165 miliamperlik bir nominal arka panel akımı kullanır. 1771-OG dijital DC çıkış modülünün 32 ila 140 derece Fahrenheit arasında nominal çalışma sıcaklığı aralığı ve -40 ila 185 derece Fahrenheit arasında nominal depolama sıcaklığı aralığı vardır.

The1771-OG Allen Bradley TTL Çıkış Modülüiçin tasarlanmıştır1771 G/Ç sistemleriDesteklerTTL mantık seviyeleri(düşük: -0,2 ila 0,8 V, yüksek: 2,0 ila 5,25 V DC) TTL cihazlarının kontrolü için.
