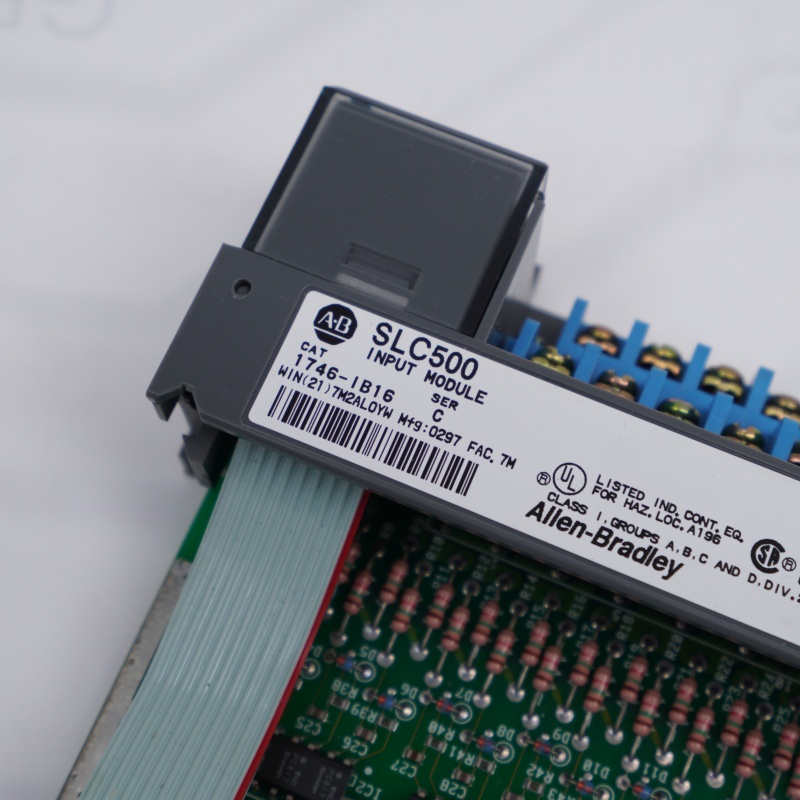

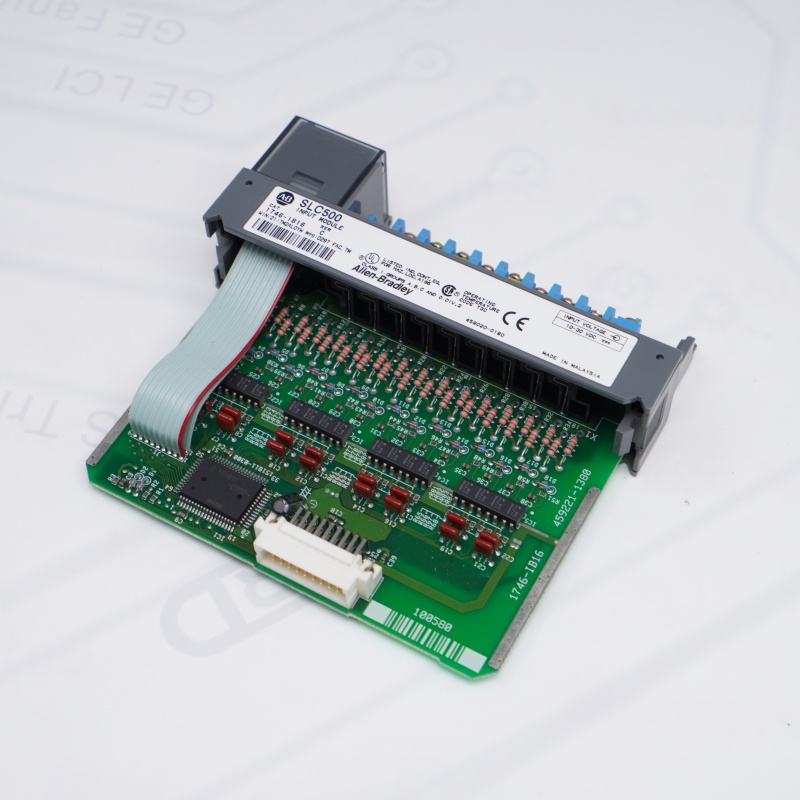

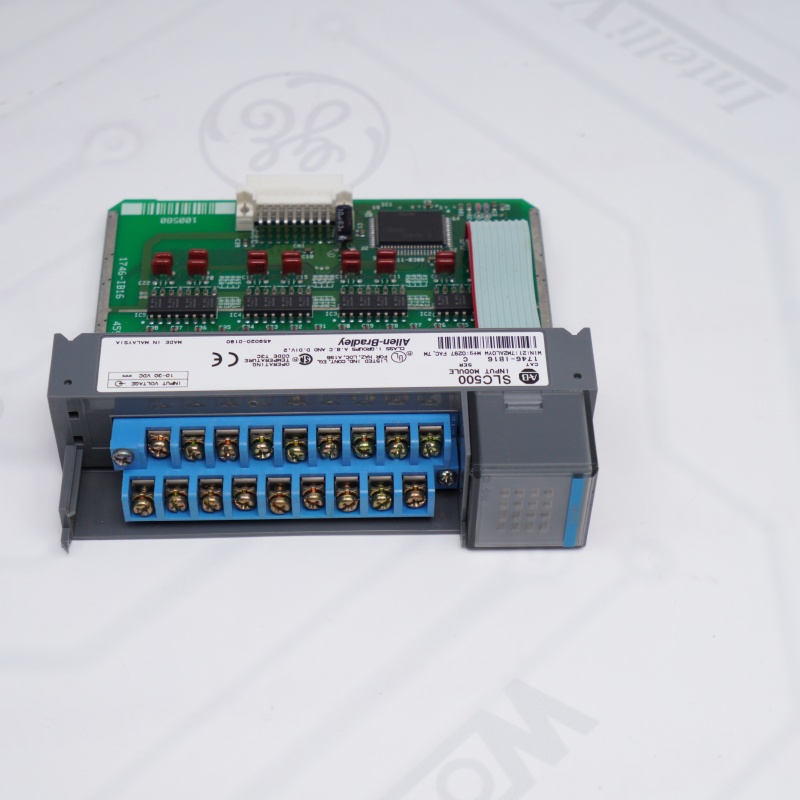

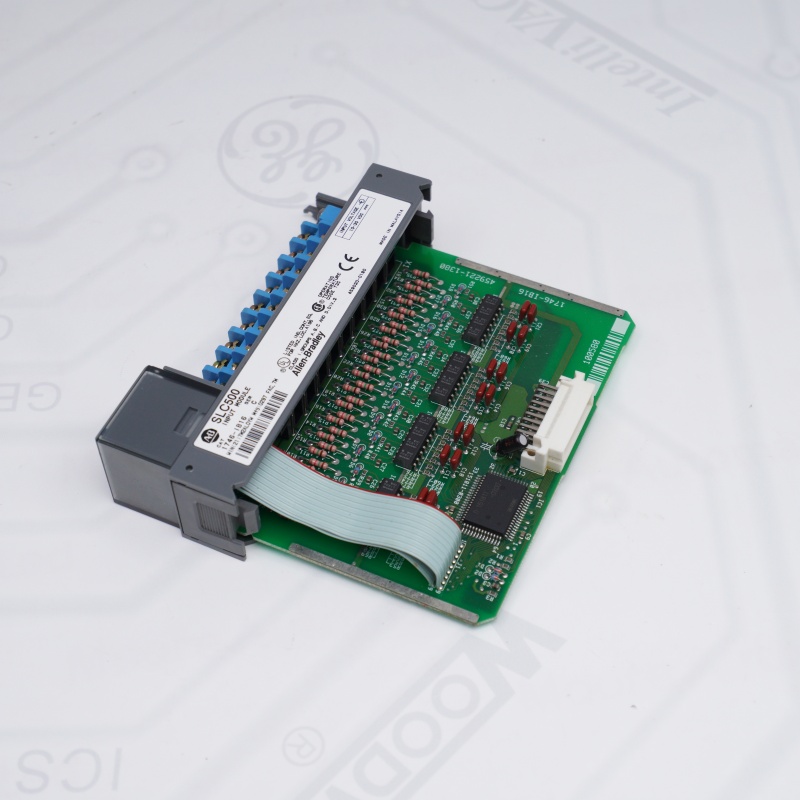

1746-IB16 Allen Bradley Giriş Modülü

Allen-Bradley 1746-IB16, modülün her giriş kanalına 10-30 VDC aralığında bir sinyal voltajı sağlayan sinyal cihazlarıyla arayüz oluşturmak için kullanılan orta yoğunluklu bir DC giriş modülüdür. Bu modül, 24 VDC nominal giriş voltajına göre derecelendirilmiş, tek bir ortak terminale sahip bir (1) giriş grubunda gruplanmış On Altı (16) giriş kanalına sahiptir. Bu giriş modülü, 1746 Şasisinin herhangi bir kullanılabilir G/Ç yuvasına monte edilir ve 5 VDC'de 0,05 A arka panel akımı çeker.

1746-IB16, yalnızca batan kablolama konfigürasyonunu destekler. Limit, yakınlık, basmalı düğme cihazları gibi anahtarlar ve rölelerin, kontaktörlerin ve diğer elektronik cihazların yardımcı kontakları gibi elektrikli bileşenlerle arayüz oluşturmak için kullanılabilir. 1746-IB16'nın her giriş kanalı, hem Açık hem de Kapalı geçişleri için 8 ms'lik ortak bir sinyal gecikme süresi sunar; maksimum Kapalı durum voltajı 5 VDC ve maksimum Kapalı durum akımı 1 mA iken, modülün nominal giriş akımı 24 VDC'de 8 mA'dir.

1746-IB16 kurulum örneği sayısı, takılı SLC500 CPU'ya göre değişir. Özellikle, CPU belleği tarafından desteklenen G/Ç sayısına bağlıdır. Bu modül, SLC 500 CPU'nun takılı olduğu rafa yerel olarak veya Uzak G/Ç (RIO) ve Ethernet adaptör modülleri gibi bir 1746 İletişim adaptörüyle birlikte Dağıtılmış G/Ç kasasına da takılabilir. Bu modül, basitleştirilmiş izleme ve sorun giderme için her bir giriş kanalının çalıştırılmasına dair göstergeler sağlayan durum LED göstergeleriyle birlikte gelir.
